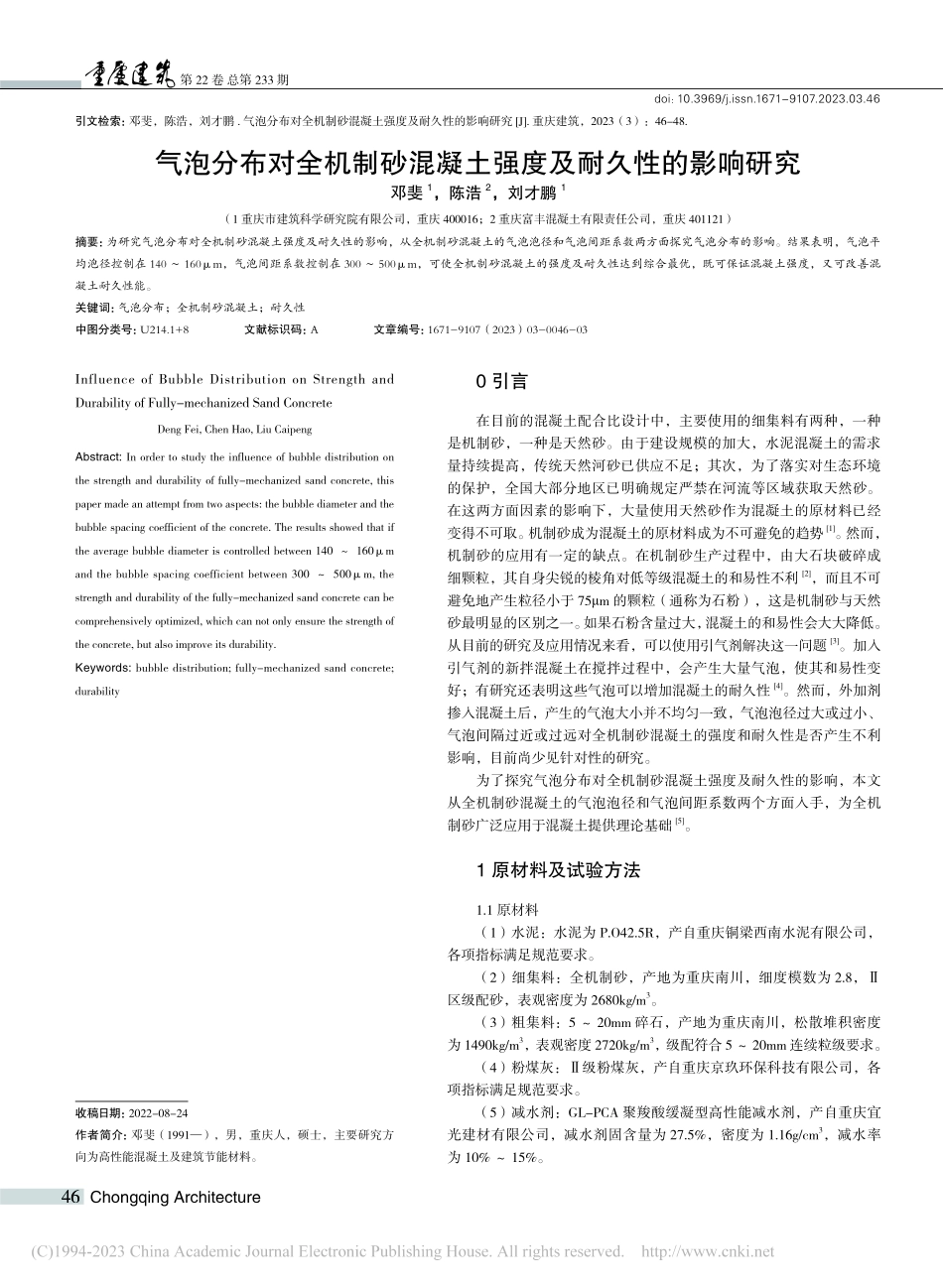

ChongqingArchitecture46第22卷总第233期引文检索：邓斐，陈浩，刘才鹏.气泡分布对全机制砂混凝土强度及耐久性的影响研究[J].重庆建筑，2023（3）：46-48.气泡分布对全机制砂混凝土强度及耐久性的影响研究邓斐1，陈浩2，刘才鹏1（1重庆市建筑科学研究院有限公司，重庆400016；2重庆富丰混凝土有限责任公司，重庆401121）摘要：为研究气泡分布对全机制砂混凝土强度及耐久性的影响，从全机制砂混凝土的气泡泡径和气泡间距系数两方面探究气泡分布的影响。结果表明，气泡平均泡径控制在140～160µm，气泡间距系数控制在300～500µm，可使全机制砂混凝土的强度及耐久性达到综合最优，既可保证混凝土强度，又可改善混凝土耐久性能。关键词：气泡分布；全机制砂混凝土；耐久性中图分类号：U214.1+8文献标识码：A文章编号：1671-9107（2023）03-0046-03收稿日期：2022-08-24作者简介：邓斐（1991—），男，重庆人，硕士，主要研究方向为高性能混凝土及建筑节能材料。InfluenceofBubbleDistributiononStrengthandDurabilityofFully-mechanizedSandConcreteDengFei,ChenHao,LiuCaipengAbstract:Inordertostudytheinfluenceofbubbledistributiononthestrengthanddurabilityoffully-mechanizedsandconcrete,thispapermadeanattemptfromtwoaspects:thebubblediameterandthebubblespacingcoefficientoftheconcrete.Theresultsshowedthatiftheaveragebubblediameteriscontrolledbetween140～160µmandthebubblespacingcoefficientbetween300～500µm,thestrengthanddurabilityofthefully-mechanizedsandconcretecanbecomprehensivelyoptimized,whichcannotonlyensurethestrengthoftheconcrete,butalsoimproveitsdurability.Keywords:bubbledistribution;fully-mechanizedsandconcrete;durability0引言在目前的混凝土配合比设计中，主要使用的细集料有两种，一种是机制砂，一种是天然砂。由于建设规模的加大，水泥混凝土的需求量持续提高，传统天然河砂已供应不足；其次，为了落实对生态环境的保护，全国大部分地区已明确规定严禁在河流等区域获取天然砂。在这两方面因素的影响下，大量使用天然砂作为混凝土的原材料已经变得不可取。机制砂成为混凝土的原材料成为不可避免的趋势[1]。然而，机制砂的应用有一定的缺点。在机制砂生产过程中，由大石块破碎成细颗粒，其自身尖锐的棱角对低等级混凝土的和易性不利[2]，而且不可避免地产生粒径小于75μm的颗粒（通称为石...
