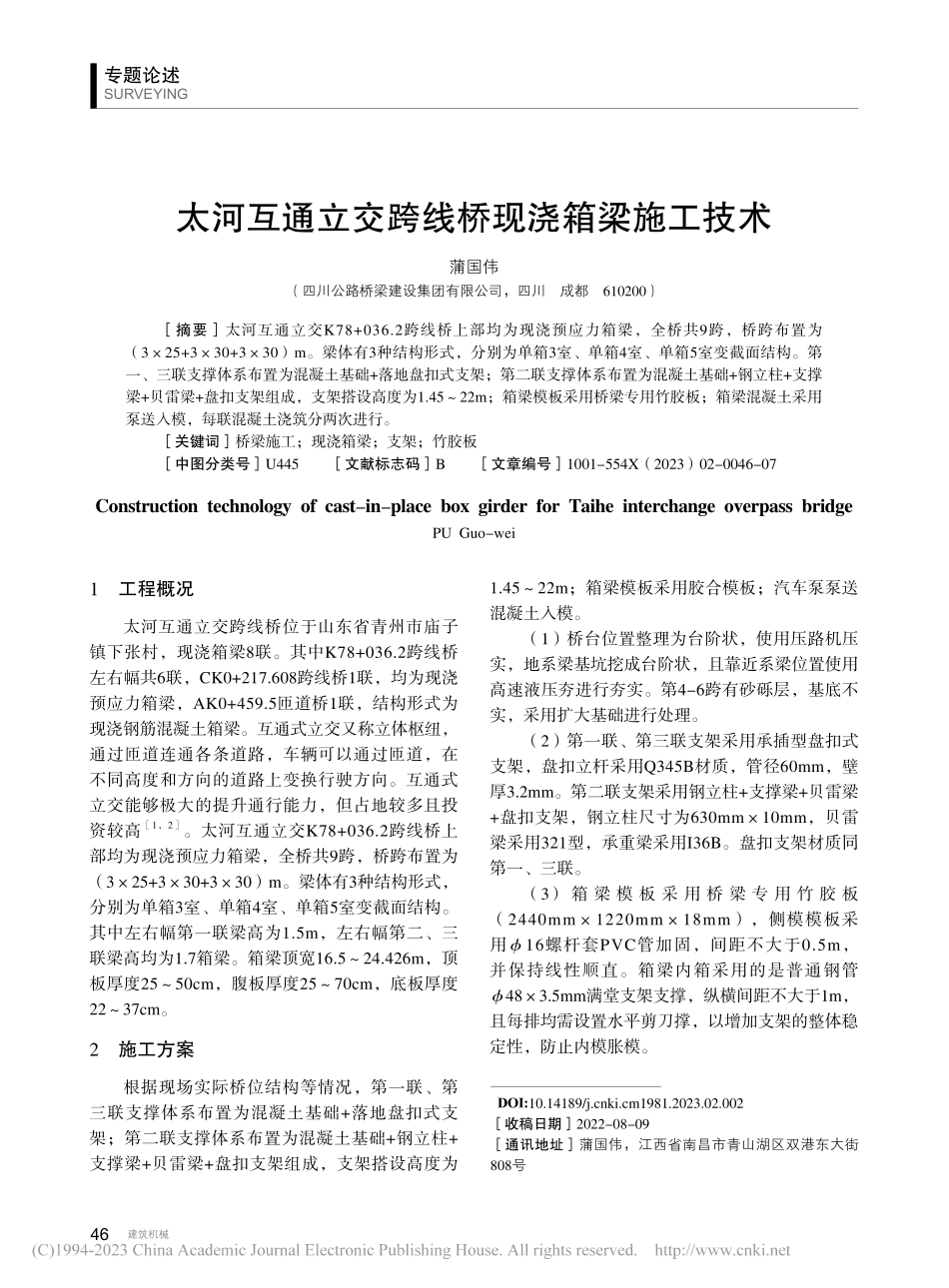

46建筑机械SURVEYING专题论述太河互通立交跨线桥现浇箱梁施工技术蒲国伟（四川公路桥梁建设集团有限公司，四川成都610200）［摘要］太河互通立交K78+036.2跨线桥上部均为现浇预应力箱梁，全桥共9跨，桥跨布置为（3×25+3×30+3×30）m。梁体有3种结构形式，分别为单箱3室、单箱4室、单箱5室变截面结构。第一、三联支撑体系布置为混凝土基础+落地盘扣式支架；第二联支撑体系布置为混凝土基础+钢立柱+支撑梁+贝雷梁+盘扣支架组成，支架搭设高度为1.45～22m；箱梁模板采用桥梁专用竹胶板；箱梁混凝土采用泵送入模，每联混凝土浇筑分两次进行。［关键词］桥梁施工；现浇箱梁；支架；竹胶板［中图分类号］U445［文献标志码］B［文章编号］1001-554X（2023）02-0046-07Constructiontechnologyofcast-in-placeboxgirderforTaiheinterchangeoverpassbridgePUGuo-wei1工程概况太河互通立交跨线桥位于山东省青州市庙子镇下张村，现浇箱梁8联。其中K78+036.2跨线桥左右幅共6联，CK0+217.608跨线桥1联，均为现浇预应力箱梁，AK0+459.5匝道桥1联，结构形式为现浇钢筋混凝土箱梁。互通式立交又称立体枢纽，通过匝道连通各条道路，车辆可以通过匝道，在不同高度和方向的道路上变换行驶方向。互通式立交能够极大的提升通行能力，但占地较多且投资较高［1，2］。太河互通立交K78+036.2跨线桥上部均为现浇预应力箱梁，全桥共9跨，桥跨布置为（3×25+3×30+3×30）m。梁体有3种结构形式，分别为单箱3室、单箱4室、单箱5室变截面结构。其中左右幅第一联梁高为1.5m，左右幅第二、三联梁高均为1.7箱梁。箱梁顶宽16.5～24.426m，顶板厚度25～50cm，腹板厚度25～70cm，底板厚度22～37cm。2施工方案根据现场实际桥位结构等情况，第一联、第三联支撑体系布置为混凝土基础+落地盘扣式支架；第二联支撑体系布置为混凝土基础+钢立柱+支撑梁+贝雷梁+盘扣支架组成，支架搭设高度为1.45～22m；箱梁模板采用胶合模板；汽车泵泵送混凝土入模。（1）桥台位置整理为台阶状，使用压路机压实，地系梁基坑挖成台阶状，且靠近系梁位置使用高速液压夯进行夯实。第4-6跨有砂砾层，基底不实，采用扩大基础进行处理。（2）第一联、第三联支架采用承插型盘扣式支架，盘扣立杆采用Q345B材质，管径60mm，壁厚3.2mm。第二联支架采用钢立柱+支撑梁+贝雷梁+盘扣支架，钢立柱尺寸为630mm×10mm，贝雷梁采用321型，承重梁采用I36B。盘扣支架材质同第一、三联。（3）箱梁模板采用桥梁专用竹胶板（2440mm×...
