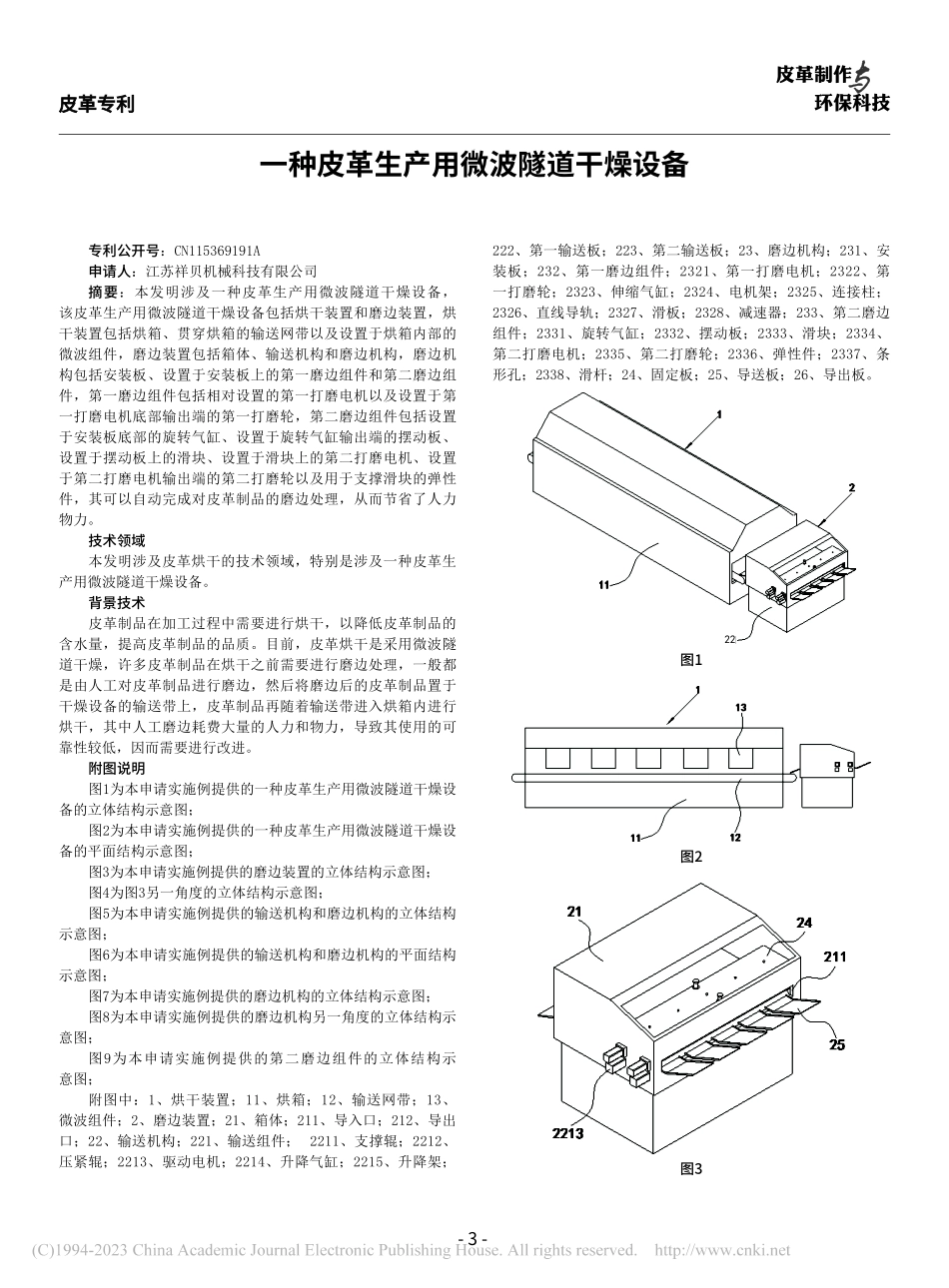

皮革专利-3-皮革专利一种皮革生产用微波隧道干燥设备专利公开号：CN115369191A申请人：江苏祥贝机械科技有限公司摘要：本发明涉及一种皮革生产用微波隧道干燥设备，该皮革生产用微波隧道干燥设备包括烘干装置和磨边装置，烘干装置包括烘箱、贯穿烘箱的输送网带以及设置于烘箱内部的微波组件，磨边装置包括箱体、输送机构和磨边机构，磨边机构包括安装板、设置于安装板上的第一磨边组件和第二磨边组件，第一磨边组件包括相对设置的第一打磨电机以及设置于第一打磨电机底部输出端的第一打磨轮，第二磨边组件包括设置于安装板底部的旋转气缸、设置于旋转气缸输出端的摆动板、设置于摆动板上的滑块、设置于滑块上的第二打磨电机、设置于第二打磨电机输出端的第二打磨轮以及用于支撑滑块的弹性件，其可以自动完成对皮革制品的磨边处理，从而节省了人力物力。技术领域本发明涉及皮革烘干的技术领域，特别是涉及一种皮革生产用微波隧道干燥设备。背景技术 皮革制品在加工过程中需要进行烘干，以降低皮革制品的含水量，提高皮革制品的品质。目前，皮革烘干是采用微波隧道干燥，许多皮革制品在烘干之前需要进行磨边处理，一般都是由人工对皮革制品进行磨边，然后将磨边后的皮革制品置于干燥设备的输送带上，皮革制品再随着输送带进入烘箱内进行烘干，其中人工磨边耗费大量的人力和物力，导致其使用的可靠性较低，因而需要进行改进。附图说明 图1为本申请实施例提供的一种皮革生产用微波隧道干燥设备的立体结构示意图；图2为本申请实施例提供的一种皮革生产用微波隧道干燥设备的平面结构示意图；图3为本申请实施例提供的磨边装置的立体结构示意图；图4为图3另一角度的立体结构示意图；图5为本申请实施例提供的输送机构和磨边机构的立体结构示意图；图6为本申请实施例提供的输送机构和磨边机构的平面结构示意图；图7为本申请实施例提供的磨边机构的立体结构示意图；图8为本申请实施例提供的磨边机构另一角度的立体结构示意图；图9为本申请实施例提供的第二磨边组件的立体结构示意图；附图中：1、烘干装置；11、烘箱；12、输送网带；13、微波组件；2、磨边装置；21、箱体；211、导入口；212、导出口；22、输送机构；221、输送组件；2211、支撑辊；2212、压紧辊；2213、驱动电机；2214、升降气缸；2215、升降架；222、第一输送板；223、第二输送板；23、磨边机构；231、安装板；232、第一磨边组件；2321、第一打磨电机；2322、第一打磨轮；2323、伸缩气缸；2324、电机架；2325、连接柱；2326、直线导轨；2327、滑板；2328、减速器；233、第二磨边组件；2331、旋转气缸；2332、摆动板；2333、滑块；2334、第二打磨电机；2335、第二打磨轮；2336、弹性件；2337、条形孔；2338、滑杆；24、固定板；25、导送板；26、导出板。22图1图2图3皮革专利-4-图4图5图6图7图8图9
