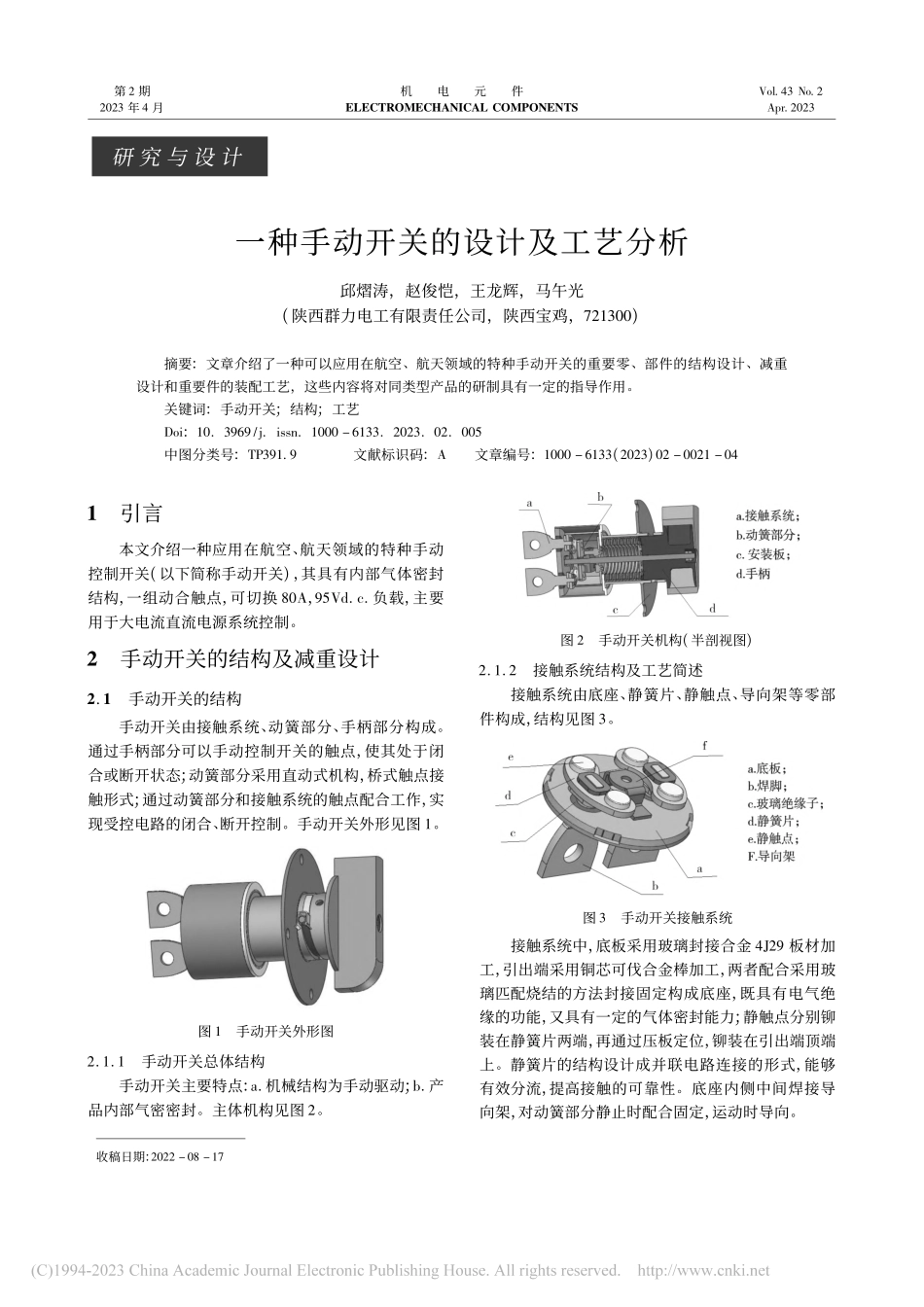

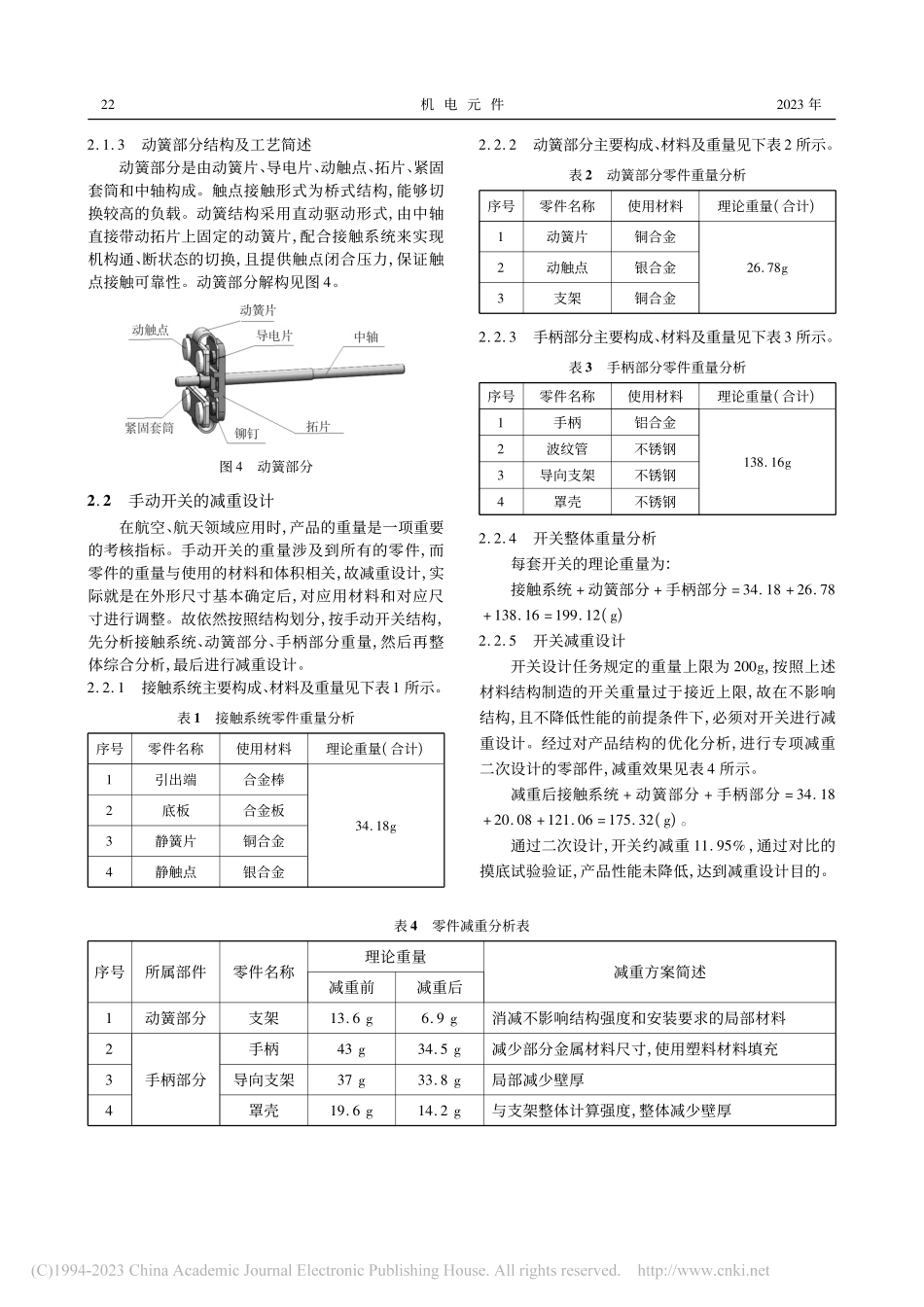

第2期2023年4月机电元件ELECTＲOMECHANICALCOMPONENTSVol.43No.2Apr.2023收稿日期:2022－08－17研究与设计一种手动开关的设计及工艺分析邱熠涛，赵俊恺，王龙辉，马午光(陕西群力电工有限责任公司，陕西宝鸡，721300)摘要:文章介绍了一种可以应用在航空、航天领域的特种手动开关的重要零、部件的结构设计、减重设计和重要件的装配工艺，这些内容将对同类型产品的研制具有一定的指导作用。关键词:手动开关;结构;工艺Doi:10．3969/j．issn．1000－6133．2023．02．005中图分类号:TP391.9文献标识码:A文章编号:1000－6133(2023)02－0021－041引言本文介绍一种应用在航空、航天领域的特种手动控制开关(以下简称手动开关)，其具有内部气体密封结构，一组动合触点，可切换80A，95Vd．c．负载，主要用于大电流直流电源系统控制。2手动开关的结构及减重设计2．1手动开关的结构手动开关由接触系统、动簧部分、手柄部分构成。通过手柄部分可以手动控制开关的触点，使其处于闭合或断开状态;动簧部分采用直动式机构，桥式触点接触形式;通过动簧部分和接触系统的触点配合工作，实现受控电路的闭合、断开控制。手动开关外形见图1。图1手动开关外形图2．1．1手动开关总体结构手动开关主要特点:a．机械结构为手动驱动;b．产品内部气密密封。主体机构见图2。图2手动开关机构(半剖视图)2．1．2接触系统结构及工艺简述接触系统由底座、静簧片、静触点、导向架等零部件构成，结构见图3。图3手动开关接触系统接触系统中，底板采用玻璃封接合金4J29板材加工，引出端采用铜芯可伐合金棒加工，两者配合采用玻璃匹配烧结的方法封接固定构成底座，既具有电气绝缘的功能，又具有一定的气体密封能力;静触点分别铆装在静簧片两端，再通过压板定位，铆装在引出端顶端上。静簧片的结构设计成并联电路连接的形式，能够有效分流，提高接触的可靠性。底座内侧中间焊接导向架，对动簧部分静止时配合固定，运动时导向。2．1．3动簧部分结构及工艺简述动簧部分是由动簧片、导电片、动触点、拓片、紧固套筒和中轴构成。触点接触形式为桥式结构，能够切换较高的负载。动簧结构采用直动驱动形式，由中轴直接带动拓片上固定的动簧片，配合接触系统来实现机构通、断状态的切换，且提供触点闭合压力，保证触点接触可靠性。动簧部分解构见图4。图4动簧部分2．2手动开关的减重设计在航空、航天领域应用时，产品的重量是一项重要的考核指标。手动开关的重量涉及到所有的零件，而零件的重量与使用的...
