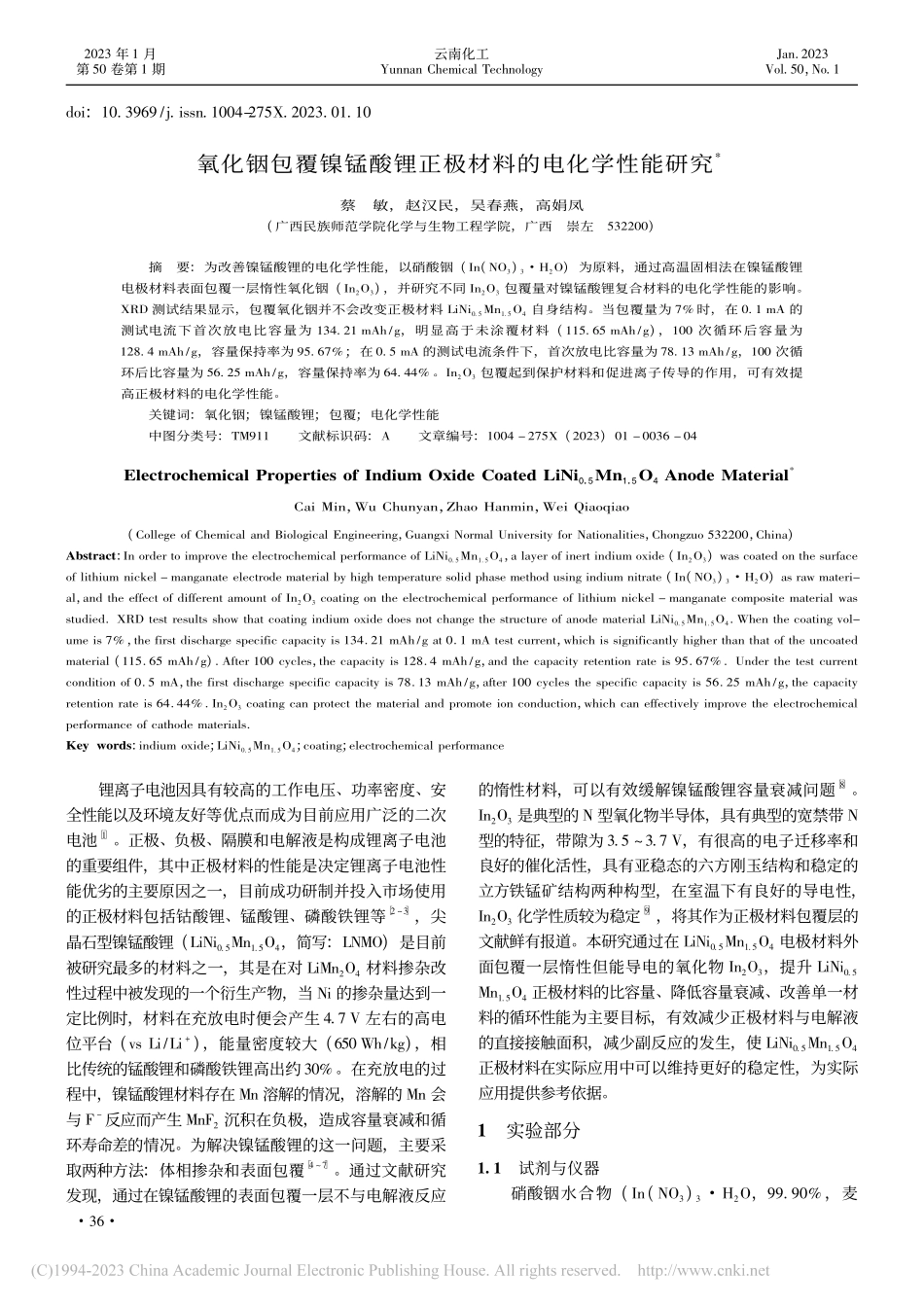

2023年1月云南化工Jan．2023第50卷第1期YunnanChemicalTechnologyVol.50，No.1doi:10.3969/j.issn.1004-275X.2023.01.10氧化铟包覆镍锰酸锂正极材料的电化学性能研究*蔡敏，赵汉民，吴春燕，高娟凤(广西民族师范学院化学与生物工程学院，广西崇左532200)摘要:为改善镍锰酸锂的电化学性能，以硝酸铟(In(NO3)3·H2O)为原料，通过高温固相法在镍锰酸锂电极材料表面包覆一层惰性氧化铟(In2O3)，并研究不同In2O3包覆量对镍锰酸锂复合材料的电化学性能的影响。XＲD测试结果显示，包覆氧化铟并不会改变正极材料LiNi0.5Mn1.5O4自身结构。当包覆量为7%时，在0.1mA的测试电流下首次放电比容量为134.21mAh/g，明显高于未涂覆材料(115.65mAh/g)，100次循环后容量为128.4mAh/g，容量保持率为95.67%;在0.5mA的测试电流条件下，首次放电比容量为78.13mAh/g，100次循环后比容量为56.25mAh/g，容量保持率为64.44%。In2O3包覆起到保护材料和促进离子传导的作用，可有效提高正极材料的电化学性能。关键词:氧化铟;镍锰酸锂;包覆;电化学性能中图分类号:TM911文献标识码:A文章编号:1004－275X(2023)01－0036－04ElectrochemicalPropertiesofIndiumOxideCoatedLiNi0．5Mn1．5O4AnodeMaterial*CaiMin，WuChunyan，ZhaoHanmin，WeiQiaoqiao(CollegeofChemicalandBiologicalEngineering，GuangxiNormalUniversityforNationalities，Chongzuo532200，China)Abstract:InordertoimprovetheelectrochemicalperformanceofLiNi0．5Mn1．5O4，alayerofinertindiumoxide(In2O3)wascoatedonthesurfaceoflithiumnickel－manganateelectrodematerialbyhightemperaturesolidphasemethodusingindiumnitrate(In(NO3)3·H2O)asrawmateri-al，andtheeffectofdifferentamountofIn2O3coatingontheelectrochemicalperformanceoflithiumnickel－manganatecompositematerialwasstudied．XＲDtestresultsshowthatcoatingindiumoxidedoesnotchangethestructureofanodematerialLiNi0．5Mn1．5O4．Whenthecoatingvol-umeis7%，thefirstdischargespecificcapacityis134．21mAh/gat0．1mAtestcurrent，whichissignificantlyhigherthanthatoftheuncoatedmaterial(115．65mAh/g)．After100cycles，thecapacityis128．4mAh/g，andthecapacityretentionrateis95．67%．Underthetestcurrentconditionof0．5mA，thefirstdischargespecificcapacityis78．13mAh/g，after100cyclesthespecificcapacityis56．25mAh/...
