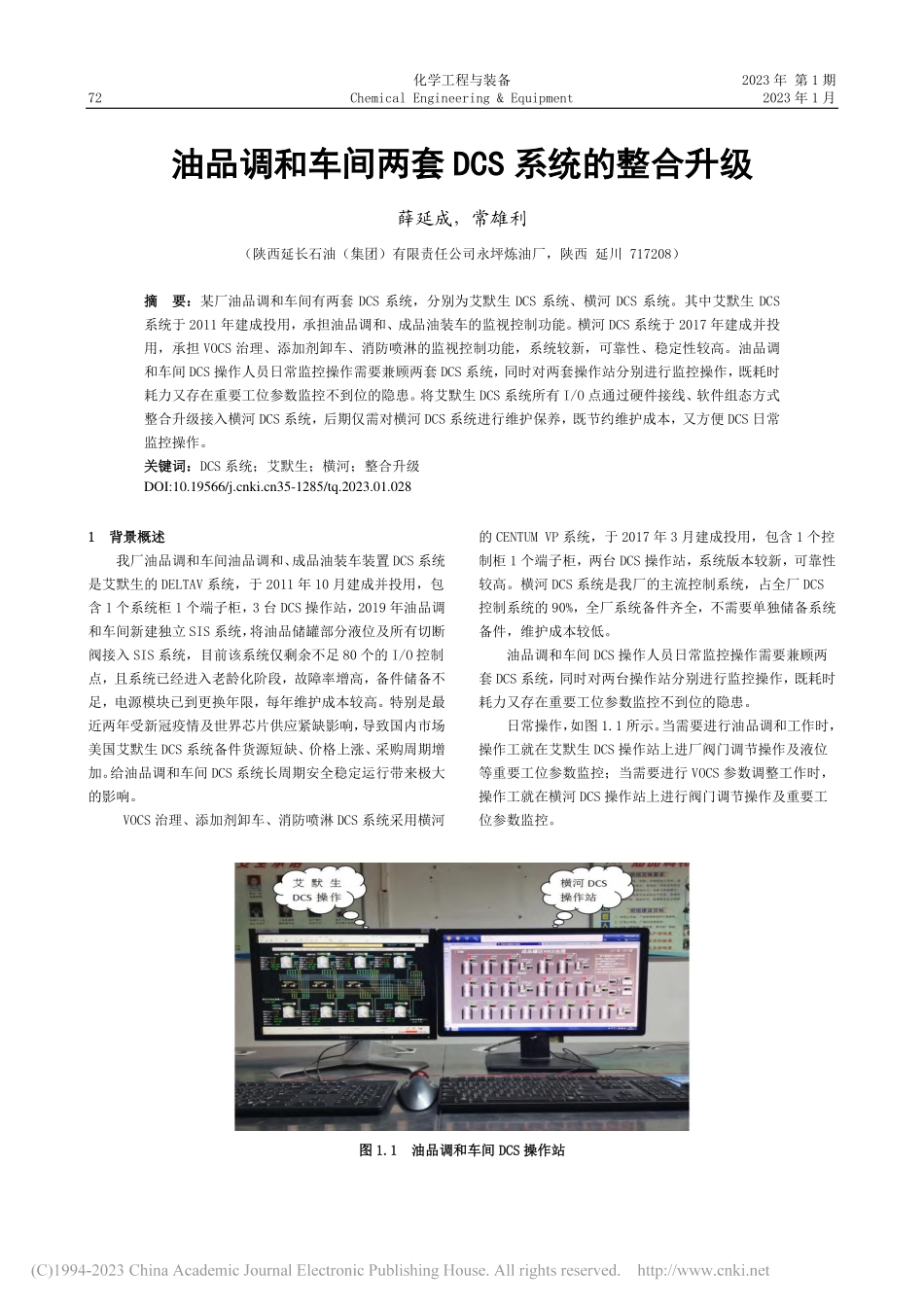

化学工程与装备2023年第1期72ChemicalEngineering&Equipment2023年1月油品调和车间两套DCS系统的整合升级薛延成，常雄利（陕西延长石油（集团）有限责任公司永坪炼油厂，陕西延川717208）摘要：某厂油品调和车间有两套DCS系统，分别为艾默生DCS系统、横河DCS系统。其中艾默生DCS系统于2011年建成投用，承担油品调和、成品油装车的监视控制功能。横河DCS系统于2017年建成并投用，承担VOCS治理、添加剂卸车、消防喷淋的监视控制功能，系统较新，可靠性、稳定性较高。油品调和车间DCS操作人员日常监控操作需要兼顾两套DCS系统，同时对两套操作站分别进行监控操作，既耗时耗力又存在重要工位参数监控不到位的隐患。将艾默生DCS系统所有I/O点通过硬件接线、软件组态方式整合升级接入横河DCS系统，后期仅需对横河DCS系统进行维护保养，既节约维护成本，又方便DCS日常监控操作。关键词：DCS系统；艾默生；横河；整合升级1背景概述我厂油品调和车间油品调和、成品油装车装置DCS系统是艾默生的DELTAV系统，于2011年10月建成并投用，包含1个系统柜1个端子柜，3台DCS操作站，2019年油品调和车间新建独立SIS系统，将油品储罐部分液位及所有切断阀接入SIS系统，目前该系统仅剩余不足80个的I/O控制点，且系统已经进入老龄化阶段，故障率增高，备件储备不足，电源模块已到更换年限，每年维护成本较高。特别是最近两年受新冠疫情及世界芯片供应紧缺影响，导致国内市场美国艾默生DCS系统备件货源短缺、价格上涨、采购周期增加。给油品调和车间DCS系统长周期安全稳定运行带来极大的影响。VOCS治理、添加剂卸车、消防喷淋DCS系统采用横河的CENTUMVP系统，于2017年3月建成投用，包含1个控制柜1个端子柜，两台DCS操作站，系统版本较新，可靠性较高。横河DCS系统是我厂的主流控制系统，占全厂DCS控制系统的90%，全厂系统备件齐全，不需要单独储备系统备件，维护成本较低。油品调和车间DCS操作人员日常监控操作需要兼顾两套DCS系统，同时对两台操作站分别进行监控操作，既耗时耗力又存在重要工位参数监控不到位的隐患。日常操作，如图1.1所示。当需要进行油品调和工作时，操作工就在艾默生DCS操作站上进厂阀门调节操作及液位等重要工位参数监控；当需要进行VOCS参数调整工作时，操作工就在横河DCS操作站上进行阀门调节操作及重要工位参数监控。图1.1油品调和车间DCS操作站DOI:10.19566/j.cnki.cn35-1285/tq.2023.01.028薛延成：油品调和车间两套DCS系统的整合升级732整合升...
