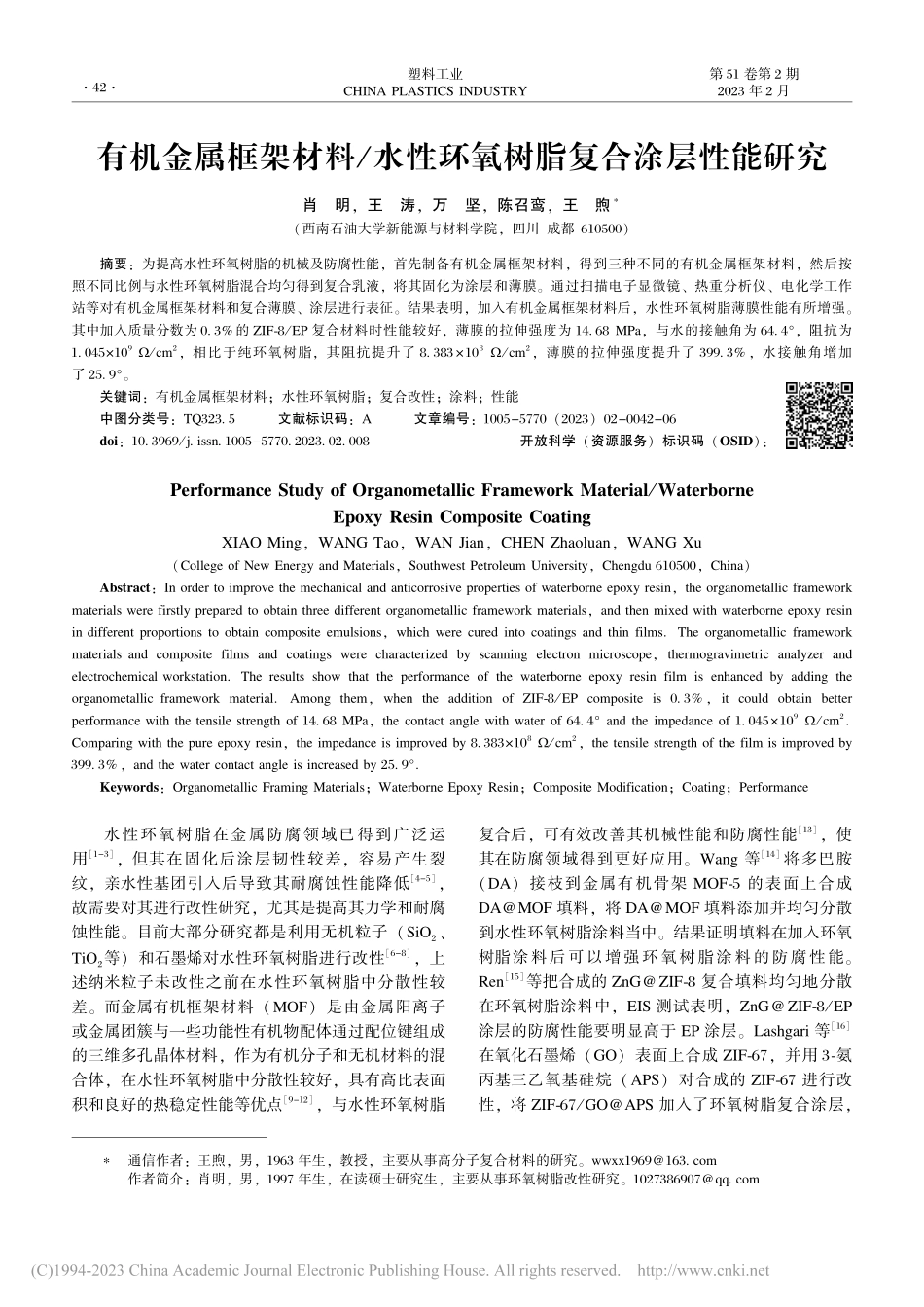

塑料工业ＣＨＩＮＡＰＬＡＳＴＩＣＳＩＮＤＵＳＴＲＹ第５１卷第２期２０２３年２月有机金属框架材料／水性环氧树脂复合涂层性能研究肖明，王涛，万坚，陈召鸾，王煦∗（西南石油大学新能源与材料学院，四川成都６１０５００）摘要：为提高水性环氧树脂的机械及防腐性能，首先制备有机金属框架材料，得到三种不同的有机金属框架材料，然后按照不同比例与水性环氧树脂混合均匀得到复合乳液，将其固化为涂层和薄膜。通过扫描电子显微镜、热重分析仪、电化学工作站等对有机金属框架材料和复合薄膜、涂层进行表征。结果表明，加入有机金属框架材料后，水性环氧树脂薄膜性能有所增强。其中加入质量分数为０.３％的ＺＩＦ⁃８／ＥＰ复合材料时性能较好，薄膜的拉伸强度为１４.６８ＭＰａ，与水的接触角为６４.４°，阻抗为１.０４５×１０９Ω／ｃｍ２，相比于纯环氧树脂，其阻抗提升了８.３８３×１０８Ω／ｃｍ２，薄膜的拉伸强度提升了３９９.３％，水接触角增加了２５.９°。关键词：有机金属框架材料；水性环氧树脂；复合改性；涂料；性能中图分类号：ＴＱ３２３.５文献标识码：Ａ文章编号：１００５－５７７０（２０２３）０２－００４２－０６ｄｏｉ：１０.３９６９／ｊ.ｉｓｓｎ.１００５－５７７０.２０２３.０２.００８开放科学（资源服务）标识码（ＯＳＩＤ）：ＰｅｒｆｏｒｍａｎｃｅＳｔｕｄｙｏｆＯｒｇａｎｏｍｅｔａｌｌｉｃＦｒａｍｅｗｏｒｋＭａｔｅｒｉａｌ／ＷａｔｅｒｂｏｒｎｅＥｐｏｘｙＲｅｓｉｎＣｏｍｐｏｓｉｔｅＣｏａｔｉｎｇＸＩＡＯＭｉｎｇ，ＷＡＮＧＴａｏ，ＷＡＮＪｉａｎ，ＣＨＥＮＺｈａｏｌｕａｎ，ＷＡＮＧＸｕ（ＣｏｌｌｅｇｅｏｆＮｅｗＥｎｅｒｇｙａｎｄＭａｔｅｒｉａｌｓ，ＳｏｕｔｈｗｅｓｔＰｅｔｒｏｌｅｕｍＵｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ６１０５００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｍｅｃｈａｎｉｃａｌａｎｄａｎｔｉｃｏｒｒｏｓｉｖｅｐｒｏｐｅｒｔｉｅｓｏｆｗａｔｅｒｂｏｒｎｅｅｐｏｘｙｒｅｓｉｎ，ｔｈｅｏｒｇａｎｏｍｅｔａｌｌｉｃｆｒａｍｅｗｏｒｋｍａｔｅｒｉａｌｓｗｅｒｅｆｉｒｓｔｌｙｐｒｅｐａｒｅｄｔｏｏｂｔａｉｎｔｈｒｅｅｄｉｆｆｅｒｅｎｔｏｒｇａｎｏｍｅｔａｌｌｉｃｆｒａｍｅｗｏｒｋｍａｔｅｒｉａｌｓ，ａｎｄｔｈｅｎｍｉｘｅｄｗｉｔｈｗａｔｅｒｂｏｒｎｅｅｐｏｘｙｒｅｓｉｎｉｎｄｉｆｆｅｒｅｎｔｐｒ...
