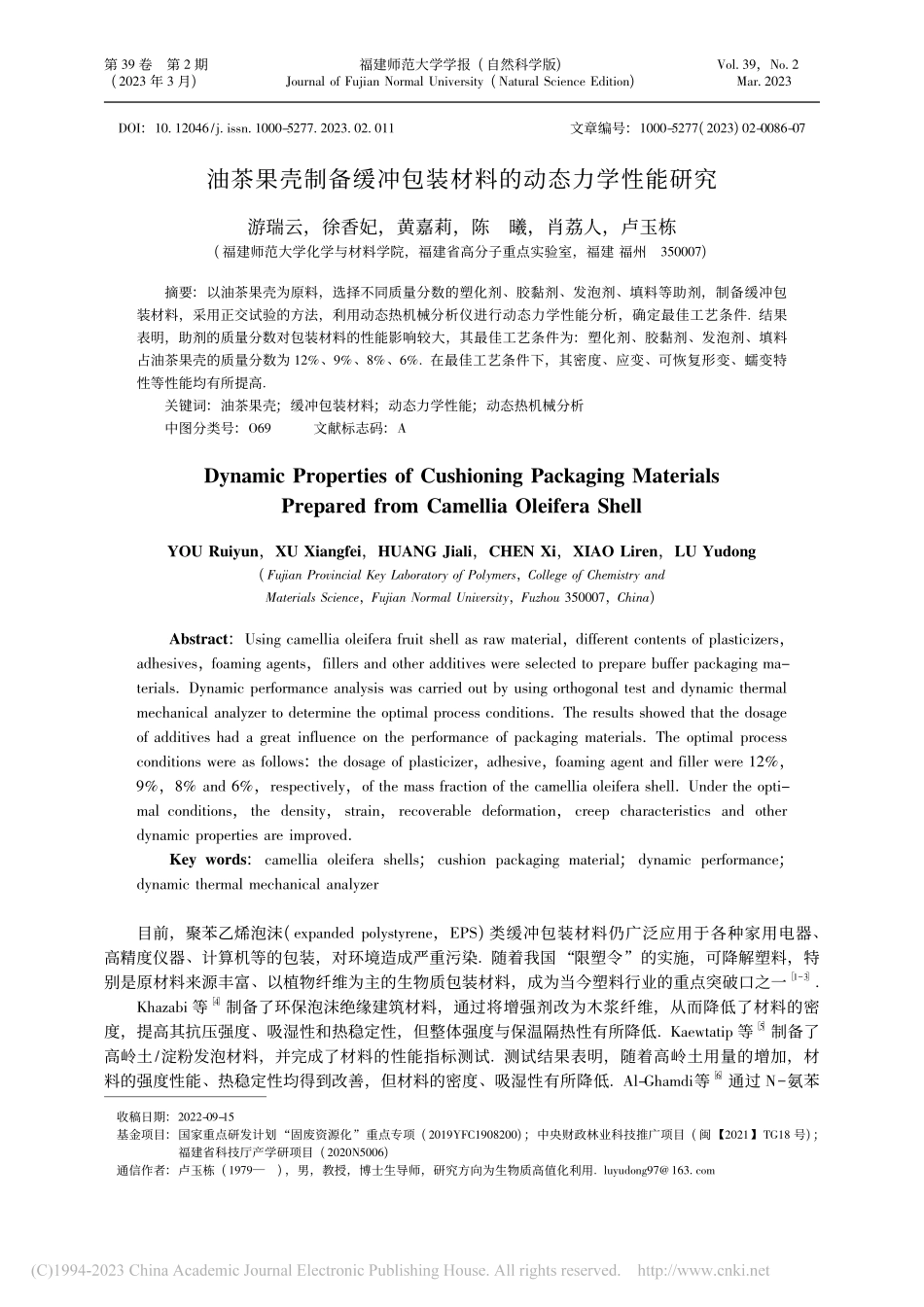

第39卷第2期福建师范大学学报(自然科学版)Vol.39，No.2(2023年3月)JournalofFujianNormalUniversity(NaturalScienceEdition)Mar.2023DOI:10.12046/j.issn.1000-5277.2023.02.011文章编号:1000-5277(2023)02-0086-07油茶果壳制备缓冲包装材料的动态力学性能研究游瑞云，徐香妃，黄嘉莉，陈曦，肖荔人，卢玉栋(福建师范大学化学与材料学院，福建省高分子重点实验室，福建福州350007)摘要:以油茶果壳为原料，选择不同质量分数的塑化剂、胶黏剂、发泡剂、填料等助剂，制备缓冲包装材料，采用正交试验的方法，利用动态热机械分析仪进行动态力学性能分析，确定最佳工艺条件．结果表明，助剂的质量分数对包装材料的性能影响较大，其最佳工艺条件为:塑化剂、胶黏剂、发泡剂、填料占油茶果壳的质量分数为12%、9%、8%、6%．在最佳工艺条件下，其密度、应变、可恢复形变、蠕变特性等性能均有所提高．关键词:油茶果壳;缓冲包装材料;动态力学性能;动态热机械分析中图分类号:O69文献标志码:A收稿日期:2022-09-15基金项目:国家重点研发计划“固废资源化”重点专项(2019YFC1908200);中央财政林业科技推广项目(闽【2021】TG18号);福建省科技厅产学研项目(2020N5006)通信作者:卢玉栋(1979—)，男，教授，博士生导师，研究方向为生物质高值化利用．luyudong97@163.comDynamicPropertiesofCushioningPackagingMaterialsPreparedfromCamelliaOleiferaShellYOUＲuiyun，XUXiangfei，HUANGJiali，CHENXi，XIAOLiren，LUYudong(FujianProvincialKeyLaboratoryofPolymers，CollegeofChemistryandMaterialsScience，FujianNormalUniversity，Fuzhou350007，China)Abstract:Usingcamelliaoleiferafruitshellasrawmaterial，differentcontentsofplasticizers，adhesives，foamingagents，fillersandotheradditiveswereselectedtopreparebufferpackagingma-terials．Dynamicperformanceanalysiswascarriedoutbyusingorthogonaltestanddynamicthermalmechanicalanalyzertodeterminetheoptimalprocessconditions．Theresultsshowedthatthedosageofadditiveshadagreatinfluenceontheperformanceofpackagingmaterials．Theoptimalprocessconditionswereasfollows:thedosageofplasticizer，adhesive，foamingagentandfillerwere12%，9%，8%and6%，respectively，ofthemassfractionofthecamelliaoleiferashell．Undertheopti-malconditions，thedensity，strain，recoverabledeformatio...
