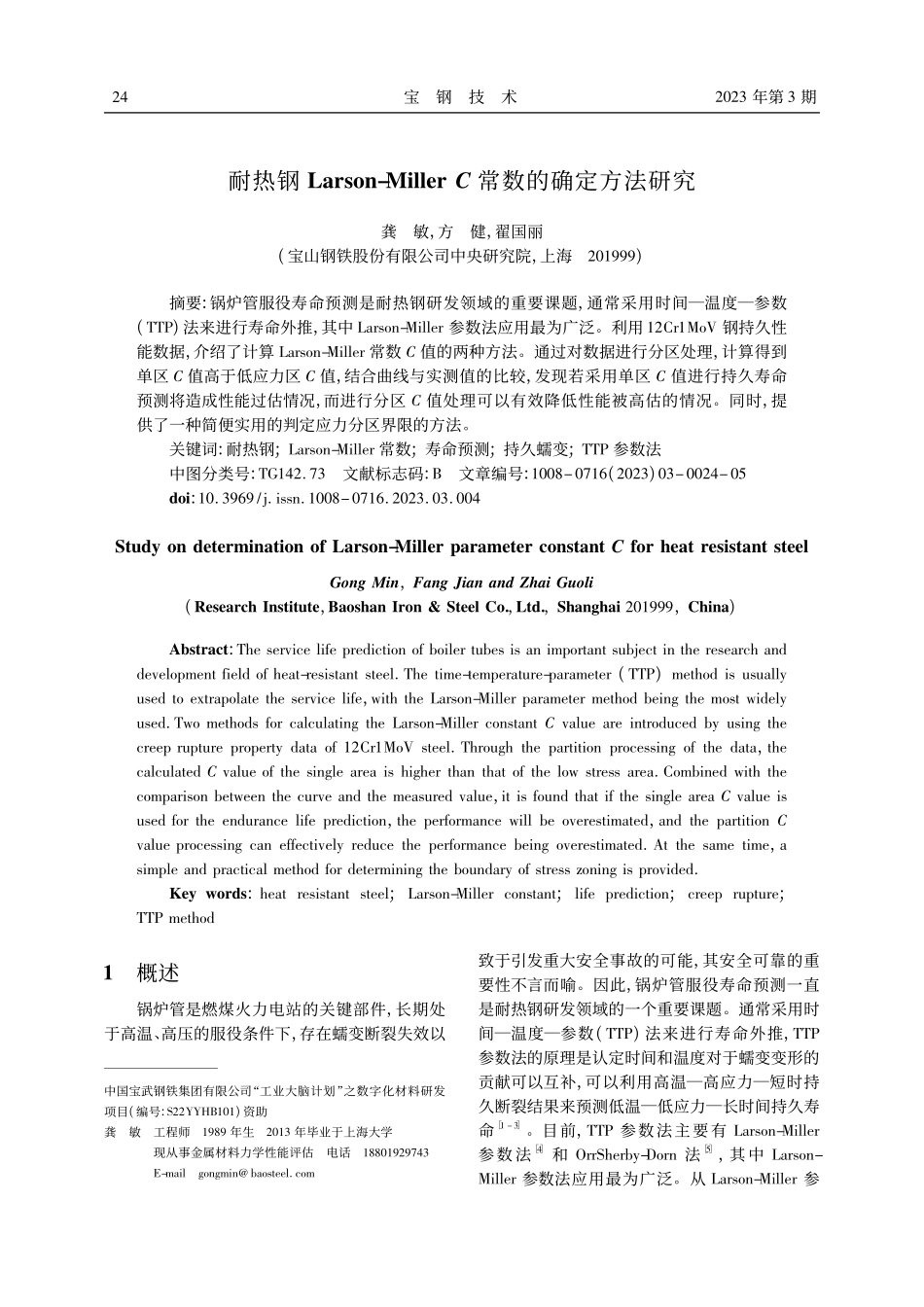

宝钢技术2023年第3期耐热钢Larson-MillerC常数的确定方法研究龚敏，方健，翟国丽(宝山钢铁股份有限公司中央研究院，上海201999)摘要:锅炉管服役寿命预测是耐热钢研发领域的重要课题，通常采用时间—温度—参数(TTP)法来进行寿命外推，其中Larson-Miller参数法应用最为广泛。利用12Cr1MoV钢持久性能数据，介绍了计算Larson-Miller常数C值的两种方法。通过对数据进行分区处理，计算得到单区C值高于低应力区C值，结合曲线与实测值的比较，发现若采用单区C值进行持久寿命预测将造成性能过估情况，而进行分区C值处理可以有效降低性能被高估的情况。同时，提供了一种简便实用的判定应力分区界限的方法。关键词:耐热钢;Larson-Miller常数;寿命预测;持久蠕变;TTP参数法中图分类号:TG142．73文献标志码:B文章编号:1008－0716(2023)03－0024－05doi:10．3969/j．issn．1008－0716．2023．03．004StudyondeterminationofLarson-MillerparameterconstantCforheatresistantsteelGongMin，FangJianandZhaiGuoli(ＲesearchInstitute，BaoshanIron＆SteelCo．，Ltd．，Shanghai201999，China)Abstract:Theservicelifepredictionofboilertubesisanimportantsubjectintheresearchanddevelopmentfieldofheat-resistantsteel．Thetime-temperature-parameter(TTP)methodisusuallyusedtoextrapolatetheservicelife，withtheLarson-Millerparametermethodbeingthemostwidelyused．TwomethodsforcalculatingtheLarson-MillerconstantCvalueareintroducedbyusingthecreeprupturepropertydataof12Cr1MoVsteel．Throughthepartitionprocessingofthedata，thecalculatedCvalueofthesingleareaishigherthanthatofthelowstressarea．Combinedwiththecomparisonbetweenthecurveandthemeasuredvalue，itisfoundthatifthesingleareaCvalueisusedfortheendurancelifeprediction，theperformancewillbeoverestimated，andthepartitionCvalueprocessingcaneffectivelyreducetheperformancebeingoverestimated．Atthesametime，asimpleandpracticalmethodfordeterminingtheboundaryofstresszoningisprovided．Keywords:heatresistantsteel;Larson-Millerconstant;lifeprediction;creeprupture;TTPmethod中国宝武钢铁集团有限公司“工业大脑计划”之数字化材料研发项目(编号:S22YYHB101)资助龚敏工程师1989年生2013年毕业于上海大学现从事金属材料力学性能评估电话18801929743E-mailgongm...
