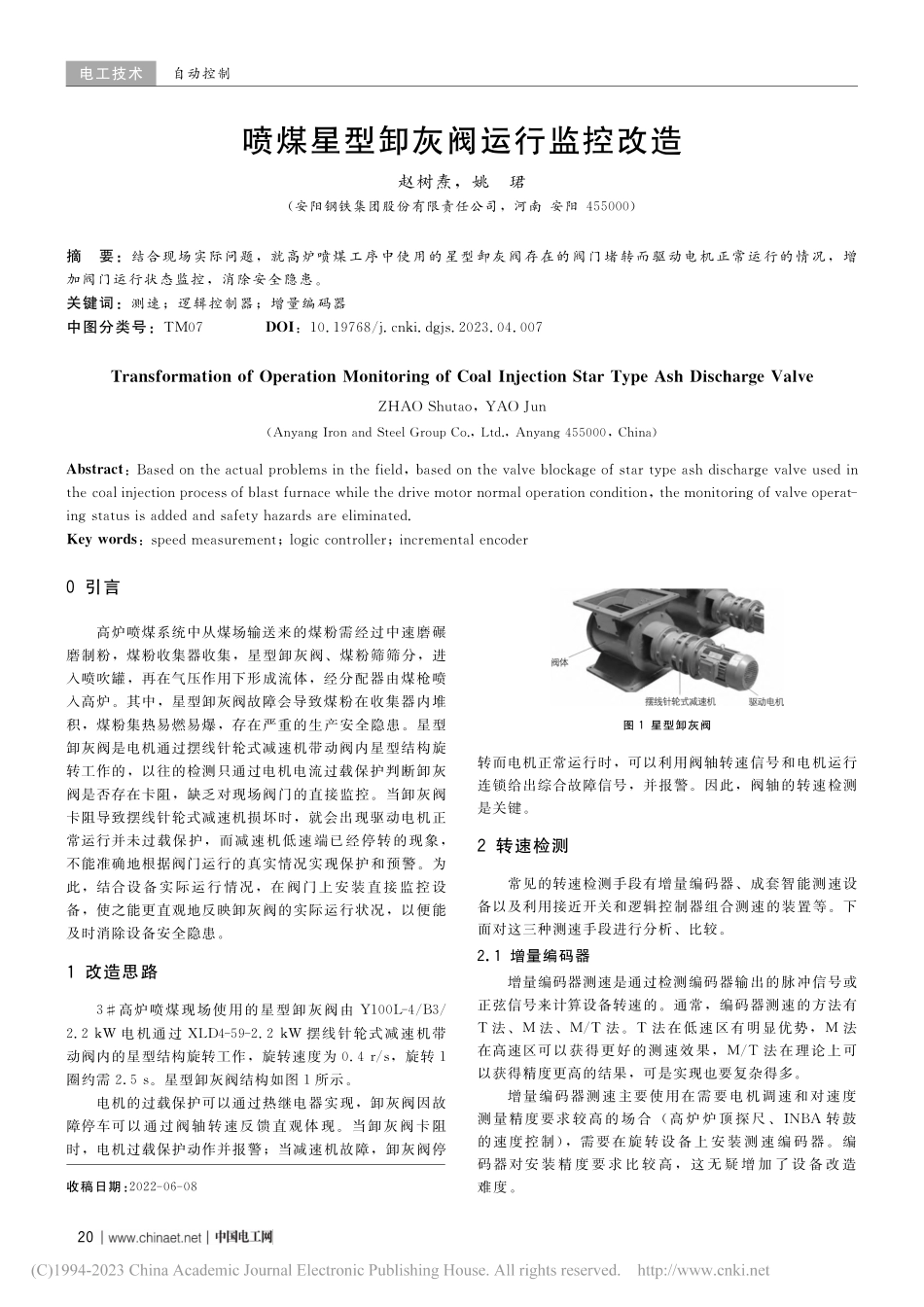

喷煤星型卸灰阀运行监控改造赵树焘，姚珺（安阳钢铁集团股份有限责任公司，河南安阳４５５０００）摘要：结合现场实际问题，就高炉喷煤工序中使用的星型卸灰阀存在的阀门堵转而驱动电机正常运行的情况，增加阀门运行状态监控，消除安全隐患。关键词：测速；逻辑控制器；增量编码器中图分类号：ＴＭ０７ＤＯＩ：１０．１９７６８／ｊ．ｃｎｋｉ．ｄｇｊｓ．２０２３．０４．００７ＴｒａｎｓｆｏｒｍａｔｉｏｎｏｆＯｐｅｒａｔｉｏｎＭｏｎｉｔｏｒｉｎｇｏｆＣｏａｌＩｎｊｅｃｔｉｏｎＳｔａｒＴｙｐｅＡｓｈＤｉｓｃｈａｒｇｅＶａｌｖｅＺＨＡＯＳｈｕｔａｏ，ＹＡＯＪｕｎ（ＡｎｙａｎｇＩｒｏｎａｎｄＳｔｅｅｌＧｒｏｕｐＣｏ．，Ｌｔｄ．，Ａｎｙａｎｇ４５５０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｂａｓｅｄｏｎｔｈｅａｃｔｕａｌｐｒｏｂｌｅｍｓｉｎｔｈｅｆｉｅｌｄ，ｂａｓｅｄｏｎｔｈｅｖａｌｖｅｂｌｏｃｋａｇｅｏｆｓｔａｒｔｙｐｅａｓｈｄｉｓｃｈａｒｇｅｖａｌｖｅｕｓｅｄｉｎｔｈｅｃｏａｌｉｎｊｅｃｔｉｏｎｐｒｏｃｅｓｓｏｆｂｌａｓｔｆｕｒｎａｃｅｗｈｉｌｅｔｈｅｄｒｉｖｅｍｏｔｏｒｎｏｒｍａｌｏｐｅｒａｔｉｏｎｃｏｎｄｉｔｉｏｎ，ｔｈｅｍｏｎｉｔｏｒｉｎｇｏｆｖａｌｖｅｏｐｅｒａｔ－ｉｎｇｓｔａｔｕｓｉｓａｄｄｅｄａｎｄｓａｆｅｔｙｈａｚａｒｄｓａｒｅｅｌｉｍｉｎａｔｅｄ．Ｋｅｙｗｏｒｄｓ：ｓｐｅｅｄｍｅａｓｕｒｅｍｅｎｔ；ｌｏｇｉｃｃｏｎｔｒｏｌｌｅｒ；ｉｎｃｒｅｍｅｎｔａｌｅｎｃｏｄｅｒ收稿日期：２０２２－０６－０８０引言高炉喷煤系统中从煤场输送来的煤粉需经过中速磨碾磨制粉，煤粉收集器收集，星型卸灰阀、煤粉筛筛分，进入喷吹罐，再在气压作用下形成流体，经分配器由煤枪喷入高炉。其中，星型卸灰阀故障会导致煤粉在收集器内堆积，煤粉集热易燃易爆，存在严重的生产安全隐患。星型卸灰阀是电机通过摆线针轮式减速机带动阀内星型结构旋转工作的，以往的检测只通过电机电流过载保护判断卸灰阀是否存在卡阻，缺乏对现场阀门的直接监控。当卸灰阀卡阻导致摆线针轮式减速机损坏时，就会出现驱动电机正常运行并未过载保护，而减速机低速端已经停转的现象，不能准确地根据阀门运行的真实情况实现保护和预警。为此，结合设备实际运行情况，在阀门上安装直接监控设备，使之能更直观地反映卸灰阀的实际运行状况，以便能及时消除设备安全隐患。１改造思路３＃高炉喷煤现场使...
