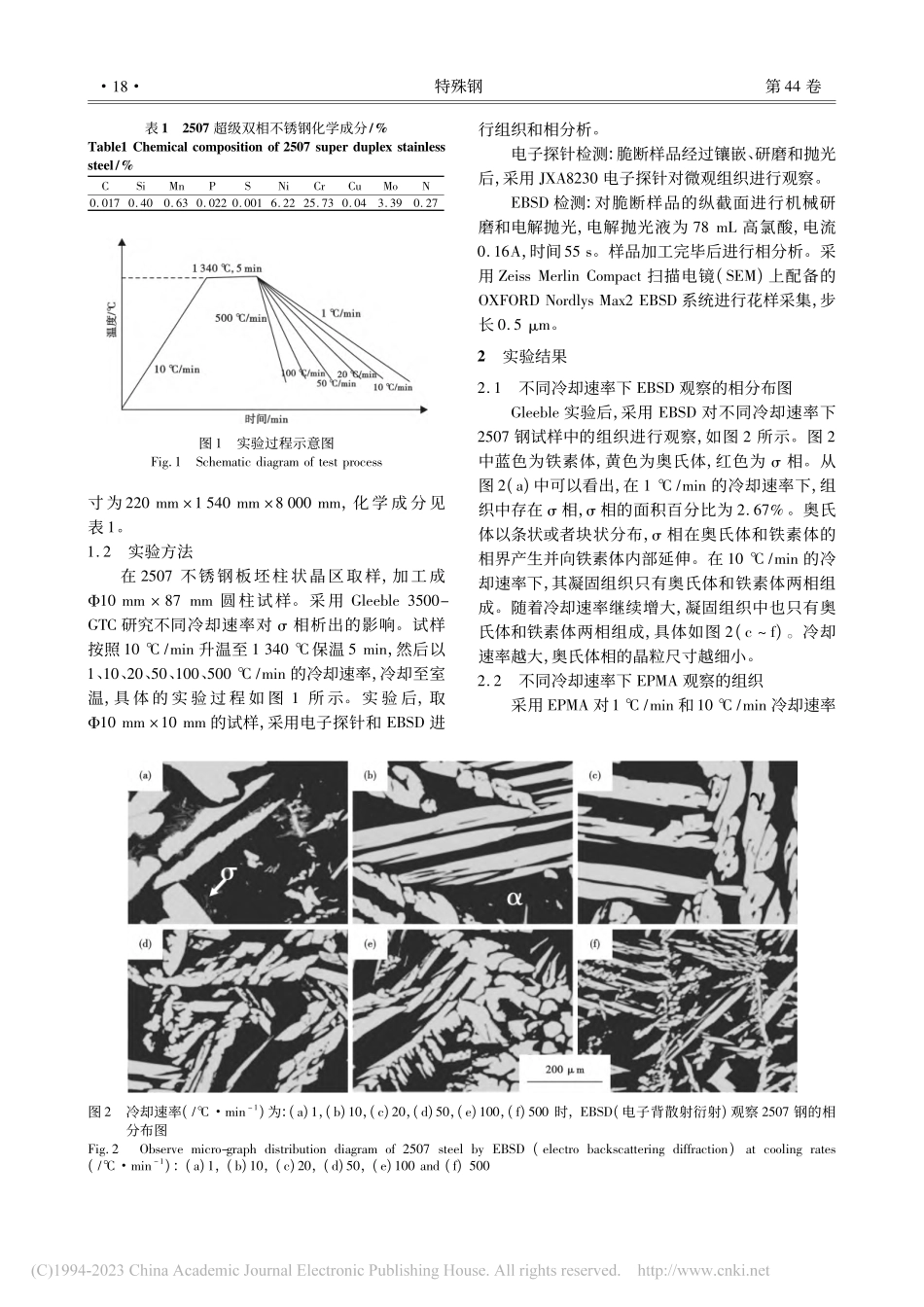

作者简介:易忠烈(1979－)，男，工程师;E-mail:yizhonglie@jiugang．com;收稿日期:2022-09-28通讯作者:陈兴润(1985－)，男，硕士，正高级工程师;E-mail:chenxingrun850204@126．comDOI:10．20057/j．1003-8620．2022-00114冷却速率对2507超级双相不锈钢σ相析出的影响易忠烈，陈兴润，魏海霞，钱张信，赵得江(酒泉钢铁集团宏兴钢铁股份有限公司，嘉峪关735100)摘要:采用Gleeble3500-GTC对Φ10mm2507超级双相不锈钢(/%:0．017C，6．22Ni，25．73Cr，3．39Mo，0．27N)进行1340℃至室温以冷速1～500℃/min连续冷却实验，并通过EPMA(电子探针)、EBSD(电子背散射衍射)和热力学计算分析冷却速率对超级双相不锈钢σ相析出的影响。结果表明:2507超级双相不锈钢在1℃/min的冷却速率下，组织中存在σ相，σ相的面积百分比为2．67%。当冷却速率≥10℃/min，组织只有奥氏体和铁素体两相组成。热力学计算结果表明，冷却速率越小，σ相析出越容易。关键词:2507超级双相不锈钢;冷却速率;σ相;热力学计算InfluenceofCoolingＲatesonPrecipitatedσPhaseof2507SuperDuplexStainlessSteelYiZhonglie，ChenXingrun，WeiHaixia，QianZhangxin，ZhaoDejiang(HongxingIron＆SteelCo．，Ltd．，JiuquanIronandSteelGroupCorporation，Jiayuguan735100)Abstract:Continuouscoolingtestof2507superduplexstainlesssteel(/%:0．017C，6．22Ni，25．73Cr，3．39Mo，0．27N)from1340℃toroomtemperaturebycoolingrate1-500℃/minhasbeencarriedoutbyusingGleeble3500-GTC．Theinflu-enceofcoolingrateonprecipitatedσphasewasanalyzedbycombiningwithEPMA(electro-probemacroanalyser)observa-tion，EBSD(electrobackscatteringdiffraction)phaseanalysisandthermodynamiccalculation．Theresultsshowthattheσphaseexistsinthestructureof2507superduplexstainlesssteelunderthecoolingrateof1℃/min，andtheareapercentageofσphaseis2．67%．Whenthecoolingrateisfasterthan10℃/min，thesolidificationstructureisonlycomposedofausteniteandferrite．Thethermodynamiccalculationresultsshowthatthesmallerthecoolingrateis，theeasiertheσphaseprecipitatesis．KeyWords:2507SuperDuplexStainlessSteel;CoolingＲate;σPhase;ThermodynamicCalculationσ相是双相不锈钢中危害最大的析出相，晶体结构为体心四方(BCT)，为富铬和钼的一种相。σ相的析出会使其塑性严重下降，...
