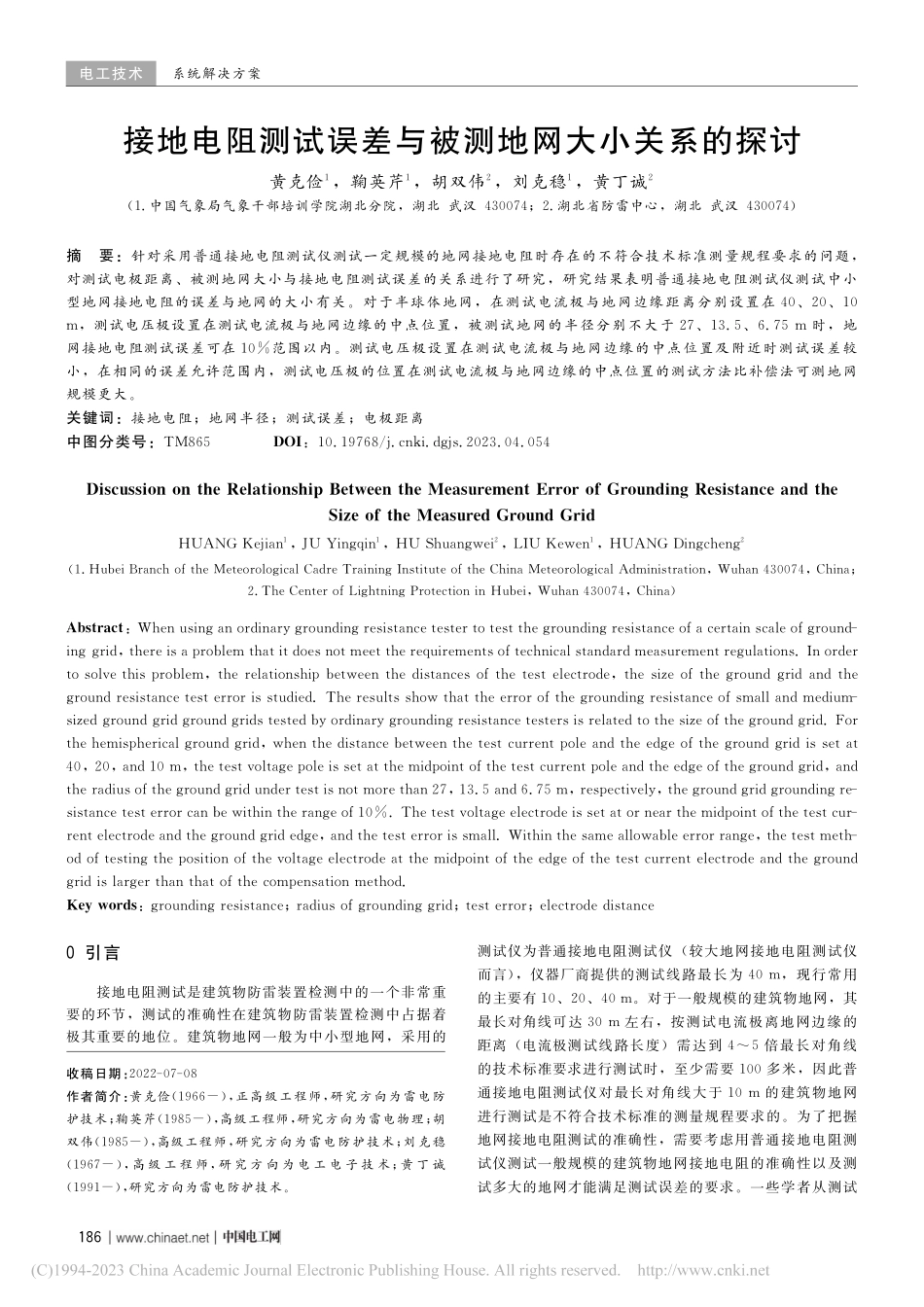

接地电阻测试误差与被测地网大小关系的探讨黄克俭１，鞠英芹１，胡双伟２，刘克稳１，黄丁诚２（１．中国气象局气象干部培训学院湖北分院，湖北武汉４３００７４；２．湖北省防雷中心，湖北武汉４３００７４）摘要：针对采用普通接地电阻测试仪测试一定规模的地网接地电阻时存在的不符合技术标准测量规程要求的问题，对测试电极距离、被测地网大小与接地电阻测试误差的关系进行了研究，研究结果表明普通接地电阻测试仪测试中小型地网接地电阻的误差与地网的大小有关。对于半球体地网，在测试电流极与地网边缘距离分别设置在４０、２０、１０ｍ，测试电压极设置在测试电流极与地网边缘的中点位置，被测试地网的半径分别不大于２７、１３．５、６．７５ｍ时，地网接地电阻测试误差可在１０％范围以内。测试电压极设置在测试电流极与地网边缘的中点位置及附近时测试误差较小，在相同的误差允许范围内，测试电压极的位置在测试电流极与地网边缘的中点位置的测试方法比补偿法可测地网规模更大。关键词：接地电阻；地网半径；测试误差；电极距离中图分类号：ＴＭ８６５ＤＯＩ：１０．１９７６８／ｊ．ｃｎｋｉ．ｄｇｊｓ．２０２３．０４．０５４ＤｉｓｃｕｓｓｉｏｎｏｎｔｈｅＲｅｌａｔｉｏｎｓｈｉｐＢｅｔｗｅｅｎｔｈｅＭｅａｓｕｒｅｍｅｎｔＥｒｒｏｒｏｆＧｒｏｕｎｄｉｎｇＲｅｓｉｓｔａｎｃｅａｎｄｔｈｅＳｉｚｅｏｆｔｈｅＭｅａｓｕｒｅｄＧｒｏｕｎｄＧｒｉｄＨＵＡＮＧＫｅｊｉａｎ１，ＪＵＹｉｎｇｑｉｎ１，ＨＵＳｈｕａｎｇｗｅｉ２，ＬＩＵＫｅｗｅｎ１，ＨＵＡＮＧＤｉｎｇｃｈｅｎｇ２（１．ＨｕｂｅｉＢｒａｎｃｈｏｆｔｈｅＭｅｔｅｏｒｏｌｏｇｉｃａｌＣａｄｒｅＴｒａｉｎｉｎｇＩｎｓｔｉｔｕｔｅｏｆｔｈｅＣｈｉｎａＭｅｔｅｏｒｏｌｏｇｉｃａｌＡｄｍｉｎｉｓｔｒａｔｉｏｎ，Ｗｕｈａｎ４３００７４，Ｃｈｉｎａ；２．ＴｈｅＣｅｎｔｅｒｏｆＬｉｇｈｔｎｉｎｇＰｒｏｔｅｃｔｉｏｎｉｎＨｕｂｅｉ，Ｗｕｈａｎ４３００７４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｗｈｅｎｕｓｉｎｇａｎｏｒｄｉｎａｒｙｇｒｏｕｎｄｉｎｇｒｅｓｉｓｔａｎｃｅｔｅｓｔｅｒｔｏｔｅｓｔｔｈｅｇｒｏｕｎｄｉｎｇｒｅｓｉｓｔａｎｃｅｏｆａｃｅｒｔａｉｎｓｃａｌｅｏｆｇｒｏｕｎｄ－ｉｎｇｇｒｉｄ，ｔｈｅｒｅｉｓａｐｒｏｂｌｅｍｔｈａｔｉｔｄｏｅｓｎｏｔｍｅｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｅｃｈｎｉｃａｌｓｔａｎｄ...
