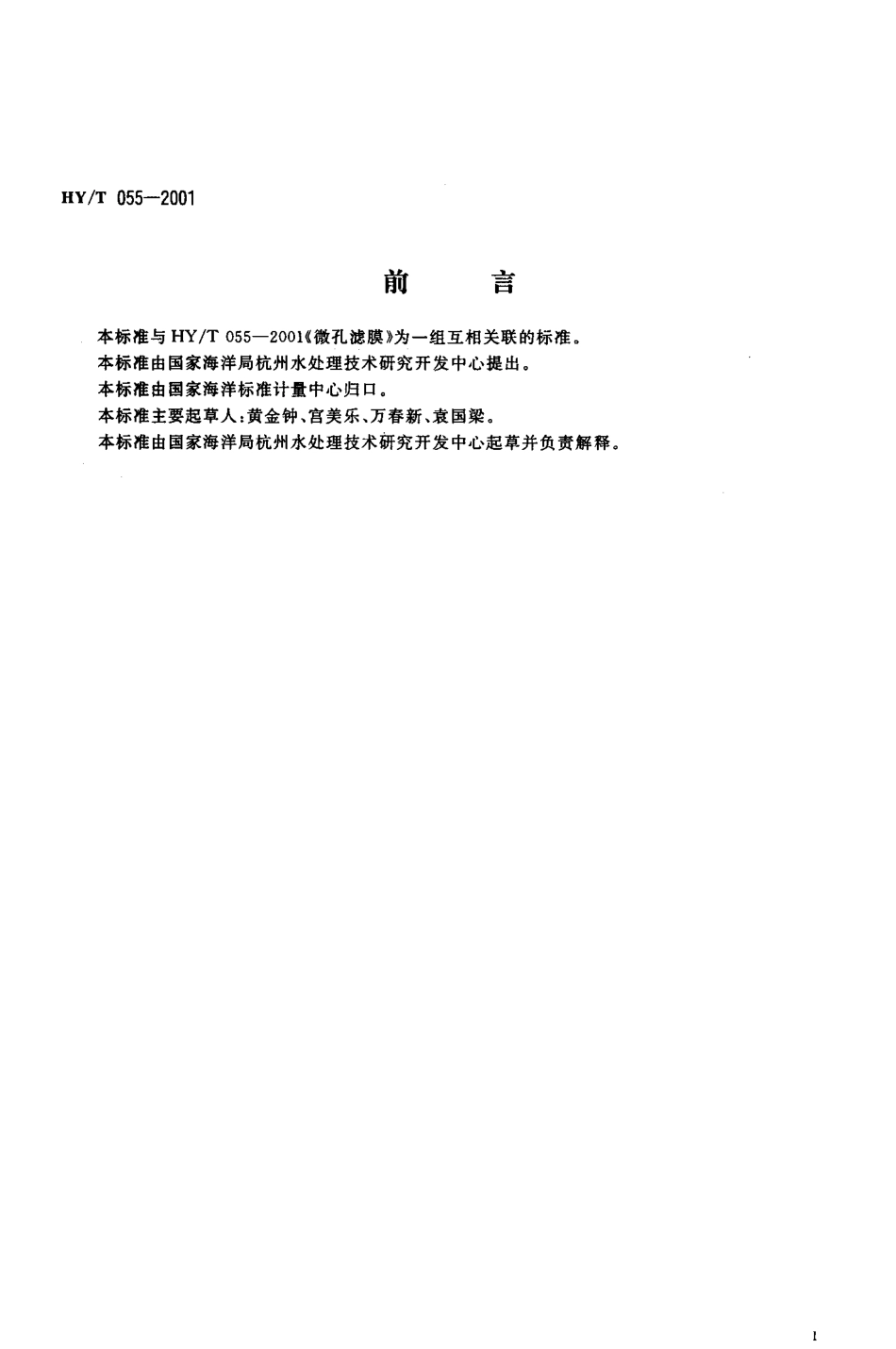

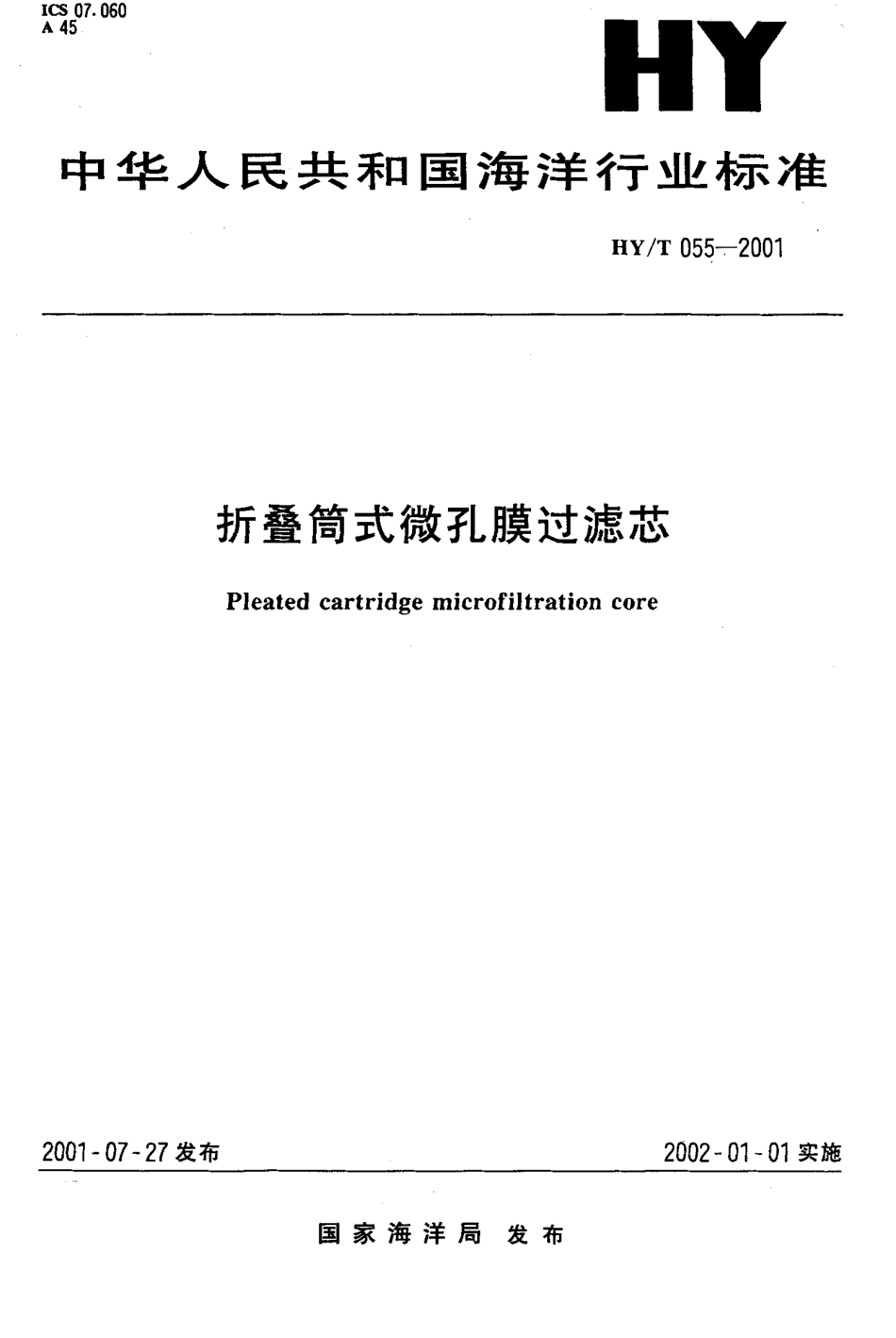

I C S 0 7.0 6 0A 4 5JHY中 华 人 民 共 和 国 海 洋 行 业 标 准HY/T 0 5 5-2 0 0 1折叠筒式微孔膜过滤芯P l e a t e d c a r t r i d g e mi c r o f i l t r a t i o n c o r e2 0 0 1 一 0 7 一 2 7 发布2 0 0 2 一 0 1 一 0 1实 施国 家 海 洋 局发 布H Y/T 0 5 5-2 0 0 1前言本标准与HY/T 0 5 5-2 0 0 1(微孔滤膜 为一组互相关联的标准。本标准由国家海洋局杭州水处理技术研究开发中心提出。本标准由 国家海洋标准计量中心归口。本标准主要起草人:黄金钟、宫美乐、万春新、袁国梁。本标准由国家海洋局杭州水处理技术研究开发中心起草并负责解释。中华人民共和国海洋行业标准折盈筒式微孔膜过滤芯H Y/T 0 5 5-2 0 0 1P l e a t e d c a r t r i d g e m i c r o f i l t r a t i o n c o r e范 围 本标准规定了折叠筒式微孔膜过滤芯(以下简称“滤芯”)的产品标记、要求、试验方法、检验规则和标志、包装、运输和贮存。本标准适用于微孔滤膜经折叠等工序制成用以对液体进行净化分离的膜过滤芯。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 4 8 0 6.1-1 9 9 4 一食品用橡胶制品卫生标准 G B/T 5 0 0 9.6 0-1 9 9 6 食品包装用聚乙 烯、聚苯乙烯、聚丙烯成型品卫生标准的分析方法 G B 6 3 7 8-1 9 8 6 不合格品率的计量抽样检查程序及图表(适用于连续批的检查)G B 6 5 4 3-1 9 8 6 瓦楞纸箱(盒)G B 9 6 8 8-1 9 8 8 食品包装用聚丙烯成型品卫生标准 G B/T 1 3 2 6 4-1 9 9 1 不合格品率的小批计数抽样检查 程序及 抽样表 H Y/T 0 5 3-2 0 0 1 微孔滤膜3 定义 本标准采用下列定义。3.1 折 叠 筒 式 微 孔 膜 过 滤 芯 p l e a t e d c a r t r i d g e m i c r o f i l t r a t i o n c o r e 以 微孔滤膜为过滤介质，经折叠等工序制成，用以 对液体或气体进行过滤净化的一种精密过滤膜元件。3,2 滤 芯 孔 径 p o r e s i z e 滤芯所用滤膜的标称孔径。3.3 完整性测试 i n t e g r i t y t e s t 单元滤芯组装完工后进行的整体检测3.4 滤芯最小泡 点压力:h。二:n im u m b u b b l e p o i n t p r e s s u r e 滤芯出现第一个气泡并连续出泡时的最小压力。4产品标记4.1 滤芯的产品标记由滤膜材质、孔径、长度、接口形式及密封圈材质五部分组成。4.1.1 滤膜材质 混合纤维素膜，用“C N-C A，表 示;尼龙 6 膜，用TN-6”表示;_国家海洋局2 0 0 1 一 0 7 一 2 7 批准2 0 0 2 一 0 1 一 0 1 实施 1HY/T 0 5 5-2 0 0 1 聚偏氟乙烯膜，用“P V D F”表示;聚醚矾膜，用“P E S”表示。4.1.2 孔径 滤芯用滤膜可分为:0.1 0 p m,0.2 2 p m,0.4 5 p m,1.0 p m,3.0 p m,4.1.3 长度 滤芯的长度可分为:1 2 7 m m,2 5 4 m m,5 0 8 m m,7 6 2 m m,l 0 1 6 m m,4.1.4 接口形式 滤芯的接口形式可分为:平压式，用“P Y”表示;插人式，用“C R”表示;卡人式，用“KR”表示。4.1.5 密封圈材质 滤芯的密封圈材质可分为:丁佩橡胶，用“B C”表示;硅橡胶，用“S R”表示;氟橡胶，用“V R”表示;食用橡胶，用“F R”表示。4.2 产 品标记形式口一口一口一口一口 一 I 密 封 圈 材 质一接 口 形 式一O R I 长 度滤 芯 孔 径一一一 一.-一一一滤膜材质 例:P VD F-0.4 5-2 5 4-KR-S R 表 示:材质为聚偏氟乙 烯膜、孔径为。4 5 p m、长度为2 5 4 m m、接口 形式为卡人 式、密封圈材质为硅橡胶的滤芯。5要求5.1 材料要求5.1 门微孔滤膜 滤 芯使用的 微孔 滤膜，应符合H Y/T 0 5 3 的 规定。5.1.2 塑料件 滤芯的塑料件应选用符合GB 9 6 8 8 规定的聚丙烯材料。5.1.3 橡胶垫片(圈)滤 芯的 橡胶垫片(圈)应符合G B 4 8 0 6.1 的 规定。5.2 洁净要求5.2.1 用于电子、医药、食品、饮料等行业终端过滤的滤芯，且其滤芯孔径为0.1 p m,0.2 2 ra m,0.4 5 p m 的，应用1 0 Mn c m以上的高纯水冲洗。5.2.2 冲洗后的滤芯进行测试时，其出水电阻率回升至 1 0Mn c m的时间应小于2 0 mi n,5.3 初始流量要求 滤芯的初始流量值见表 1,H Y/T 0 5 5-2 0 0 1表 1 1a芯的初始流量值材质孔径/P m0.1 00.2 20.4 51.03.0流量/(m/h)CN-C A0.3 0 0 士0.1 5 00.5 0 0 士 0.2 0 00.7 0 0 士 0.3 0 01.0 0 0 士0.3 0 01.5 0 0 士 0.5 0 0PN-60.3 0 0 士 0.1 5 00.7 0 0 士 0.3 0 01.0 0 0 士0.3 0 01.5 0 0 士 0.5 0 0P V DF0.3 0 0 士 0.1 5 00.7 0 0 士 0.3 0 01.0 0 0 士0.3 0 01.5 0 0 士 0.5 0 0P E S0.6 0 0 士 0.2 0 01.0 0 0 士 0.3 0 05.4 完整性要求 完整性要求应根据不同的测试方法分别符合表 z、表 3的规定。5.4.1 最小泡点压力法完整性要求 其标准值见表 2。5.4.2 压力衰减法完整性要求 其标准值见表 3,5.5 外观要求 滤芯的外表应平整光洁，折叠层之间的紧密度均匀，不应有弯曲、过紧、过松等现象。表 z 最小泡点压力法完整性要求值材质孔径/P m最小泡点压力/MP a尼龙6膜滤芯0.2 2 0.2 10.4 5 0.1 4聚 醚 砚 膜 滤 芯0.2 2 0.2 50.4 5 0.1 7注1 由于应用范围较特殊的原因，本标准只规定材质为尼龙 6 膜和聚醚砚膜，孔径为。.4 5 P m和。.2 2 P m滤芯的 最小泡点压力。2 上述值应在 2 5 C下测得。表 3 压力衰减法完整性要求值材质尼 龙 6 膜 滤 芯聚醚矾膜滤芯孔径/P m0.2 20.4 50.2 20.4 5起始压力/MN0.2 10.1 40.2 50.1 7衰减时间/mm3333最大允许压力衰减率/(MP a/min)0.0 0 40.0 0 40.0 0 40.0 0 4注1 由于应用范围较特殊的原因，本标准只规定材质为尼龙 6 膜和聚醚讽膜，孔径为。.4 5 P m和。.2 2 P m滤芯的 最大允许压力衰减率.2 上述值应在 2 5 C下侧得。HY/T 0 5 5-2 0 0 16 试验方法6.，材料试验6.1.1 微孔滤膜的 试验见H Y/T 0 5 3 第6 章。6.1.2 塑料件的试 验按G B/T 5 0 0 9.6 0 的 规定。6.1.3 橡胶垫片(圈)的试验按G B 4 8 0 6.1 的规定。6.2 洁净检验6.2.1 将单元滤芯(长度为 2 5 4 m m)装在冲洗装置上，通人电阻率 1 0 MO c m以上的高纯水并开始计时;6.2.2 注意电阻率仪显示数值的变化，当出水电阻率回升至1 0 MS Z c m时结束计时。6.3 初始流量检验6.3.1 将单元滤芯(长度为 2 5 4 mm)装在专用过滤设备上并通人纯净水(或蒸馏水)，疏水性滤芯需预先用异丙醇(或无水乙醇)浸润;6.3.2 压力(采用精确度等级为 0.4，量程为0 MP a-0.4 MP a的精密压力表)使得滤芯内外压差达到0.0 2 MP a;6.3.3 用计时器和体积容器测得出水口1 mi n内的体积流量。6.4 完整性测试6.4.1 最小泡点压力法6.4.1.1 将 2 5 C 纯净水或蒸馏水在单元滤芯(长度为2 5 4 m m)中动态循环，使之充分浸润;6.4.1.2 在外压式滤芯的内侧或外侧充人经 0.2 2 K m微孔滤膜过滤的空气或氮气;6.4.1.3 用精密压力表(精确度等级为 0.4,量程为0 MP a-0.4 MP a)将进人滤芯内侧或外侧的气体压力缓慢调至规定的最小泡点压力;6.4.1.4 在该压力下，滤芯外表面或内表面应无连续气泡出现(因内表面观察困难，可在滤芯内孔中引出气管至水中)。6.4.2 压力衰减法6.4.2 门检测完整性测试设备(采用长度为 2 5 4 mm单芯不锈钢滤器，容积约为。.0 0 2 m)的气密性;6.4.2.2 将 2 5 C 纯净水或蒸馏水在单元滤芯(长度为2 5 4 m m)中动态循环，使之充分浸润;6.4-2.3 将浸润后的滤芯装在测试设备的过滤外壳中;6.今 2.4开 通 出 水 叹，并 在 进 口 处 通 人 经。.2 2 p m 微 孔 滤 膜 过 滤 的 空 气 或 氮 气 至 规 定 的 压 力 值(采 用精确度等级为。.4,量程为。MP a-0.4 MP a的精密压力表)，关闭进气阀，并开始记时;6.4-2.5 记下 3 mi n 后的压力值，根据式(1)计算出压力衰减率。r=(P,一P,)/3 (1)式中:压力衰减率，MP a/mi n;P-一 规定压力值，MP a;P,三分钟后压力值，MP a,6.5 外观检验 滤芯的外观在正常光线下由检验员用目测法进行，目测距离取 2 0 c m-3 0 c m,了 检验规则 检验分出厂检验和型式检验两种。7.1 出厂检验 滤芯在出厂前应进行抽样检验。7 1 1 检验项目 出厂检验项目、要求及方法见表 4,HY/T 0 5 5-2 0 0 1表 4 出厂检验项 目、要求及方法序号检脸项目要求方法1洁 净 性按 5.2按 6.22完 整 性按 5.4按 6.43外 观按 5 5按 6 52 组批原则用同一次配制溶液，在相同工艺条件下浇铸成的微孔滤膜加工成的滤芯组成一检查批。3 抽样方案抽样方案见表5.4 判定规则7.1.3中三项检验项目，有一项(含一项)以上不合格即判定为不合格。表 5 抽样方案序号检 验 项 目抽 样 方 案1洁 净 性采取G B 6 3 7 8中的“S 法单侧上规格限的检查方式，实行正常检查，检查水平取 I，可接收质量水平。.6 5 纬2完 整 性采取G B 6 3 7 8中的“S 法单侧规格限的检查方式.实行正常检查，检查水平取 I。可接收质最水平。.“%3外 观采取GB/T 1 3 2 6 4中的一次抽样方案，规定P。二1 0%,P,=5 0%注:当外观检验按G B/T 1 3 2 6 4中抽取的样本数小于按G B 6 3 7 8抽取的样本数时.则以GB 6 3 7 8抽取的样本数 为 准。:.;型式检验1 型式检验有下列情况之一时应进行型式检验:a)新产品定型鉴定或老产品转产鉴定;b)滤芯的结构、材料或工艺有较大改变时;。)正常生产时，每年进行一次常规型式试验;d)出厂检验结果与上次型式检验有较大差异时;e)用户提出产品质量异议时;f)长期停产后再恢复生产时;9)质量技术监督部门提出型式检验要求时。2 型式检验项目型式检验项目为本标准规定的全部要求项目。3 抽样方案抽样方案见表 6.4判定规则7.2.3中四项检验项 目，有一项(
