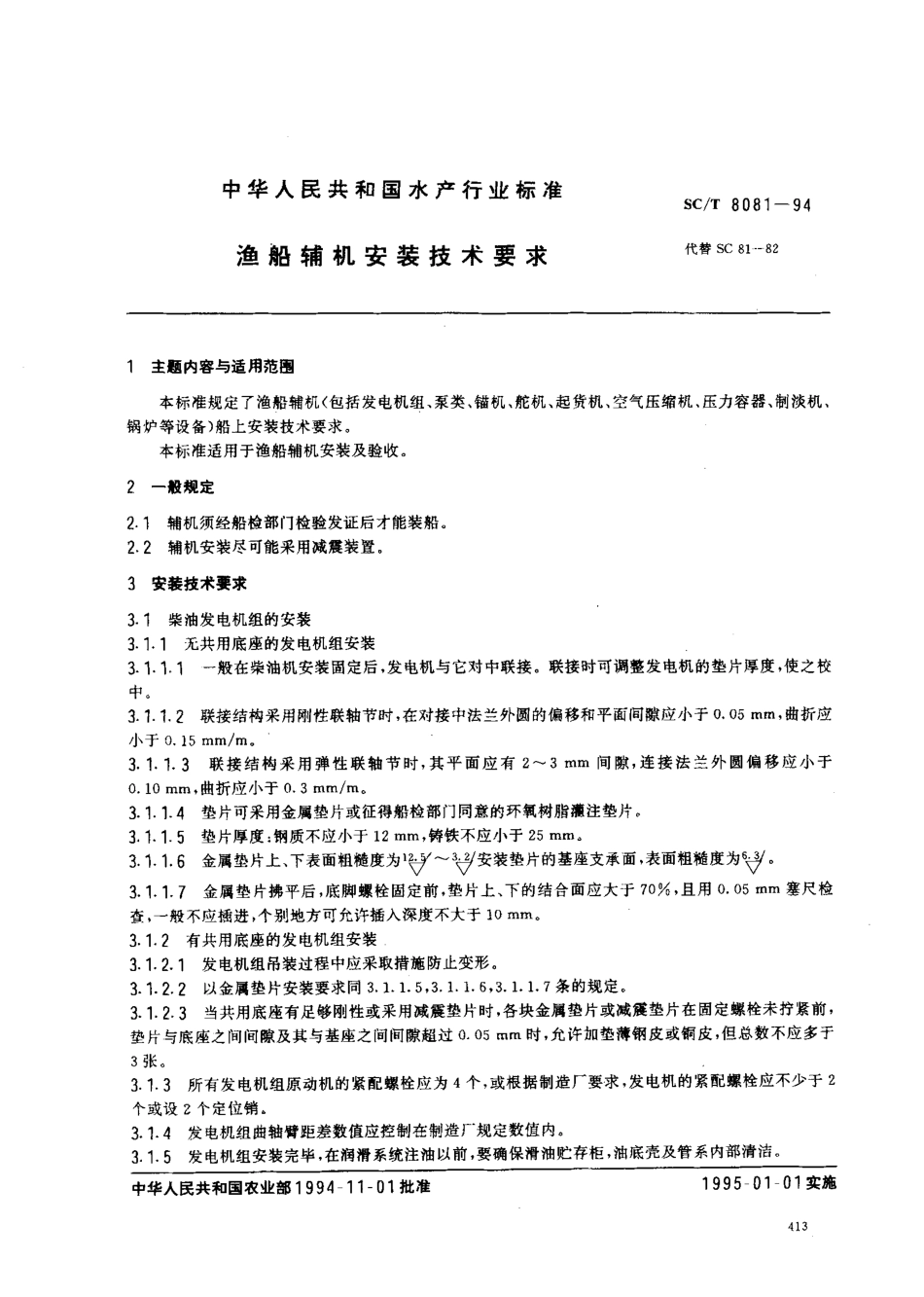

中华人民共和国水产行业标准Sc/'r8081一94渔船辅机安装技术要求代替SC81--821主题内容与适用范围本标准规定了渔船辅机<包括发电机组、泵类、锚机、舵机、起货机、空气压缩机、压力容器、制淡机、锅炉等设备)船上安装技术要求。本标准适用于渔船辅机安装及验收。2一般规定2.飞辅机须经船检部门检验发证后才能装船。2.2辅机安装尽可能采用减震装置。3安装技术要求3.1柴油发电机组的安装3门1无共用底座的发电机组安装3.1.1.1一般在柴油机安装固定后，发电机与它对中联接。联接时可调整发电机的垫片厚度，使之校中3.1.1.2联接结构采用刚性联轴节时，在对接中法兰外圆的偏移和平面间隙应小于。.05mm,曲折应小于。，15mm/m,3.1.1.3联接结构采用弹性联轴节时，其平面应有2-3mm间隙，连接法兰外圆偏移应小于0.10mm，曲折应小于。.3mm/m,3.1.1.4垫片可采用金属垫片或征得船检部门同意的环氧树脂灌注垫片。3.1.1.5垫片厚度:钢质不应小于12mm,铸铁不应小于25mm,3.1.1.6金属垫片上、下表面粗糙度为’罕一岁安装垫片的基座支承面，表面粗糙度为甲。3.1.1.7金属垫片拂平后，底脚螺栓固定前，垫片上、下的结合面应大于70%，且用。.05mm塞尺检查，一般不应插进，个别地方可允许插入深度不大于10mm,3.1.2有共用底座的发电机组安装3.1.2.1发电机组吊装过程中应采取措施防止变形。3.1.2.2以金属垫片安装要求同3.1.1.5,3.1.1.6,3.1.1.7条的规定。3.1.2.3当共用底座有足够刚性或采用减震垫片时，各块金属垫片或减震垫片在固定螺栓未拧紧前，垫片与底座之间间隙及其与基座之间间隙超过。05m，时，允许加垫薄钢皮或铜皮，但总数不应多于3张。3.1.3所有发电机组原动机的紧配螺栓应为4个，或根据制造厂要求，发电机的紧配螺栓应不少于2个或设2个定位销‘3.1.4发电机组曲轴臂距差数值应控制在制造厂规定数值内。3.，.5发电机组安装完毕，在润滑系统注油以前，要确保滑油贮存柜，油底壳及管系内部清洁中华人民共和国农业部1994一11一01批准1995一01一01实施sc/T8081一943.1.6发电机组安装后，应能转动自如，无阻滞碰擦现象。3.2其他辅机的安装3.2.1原动机与辅机组装的对中要求3.2.1.1刚性连接不论机组组装的型式是立式还是卧式，法兰的偏移值应小于。05mm，曲折值应小于。.05mm/m.当原动机转速超过1450r/min，法兰的偏移值应小于。.05mm，曲折值应小于。.025mm/m,3.2.1.2弹性联接卧式机组偏移值应小于0.10mm，曲折值应小于。.05mm/m,b立式机组偏移值应小于0.20mm，曲折值应小于...
