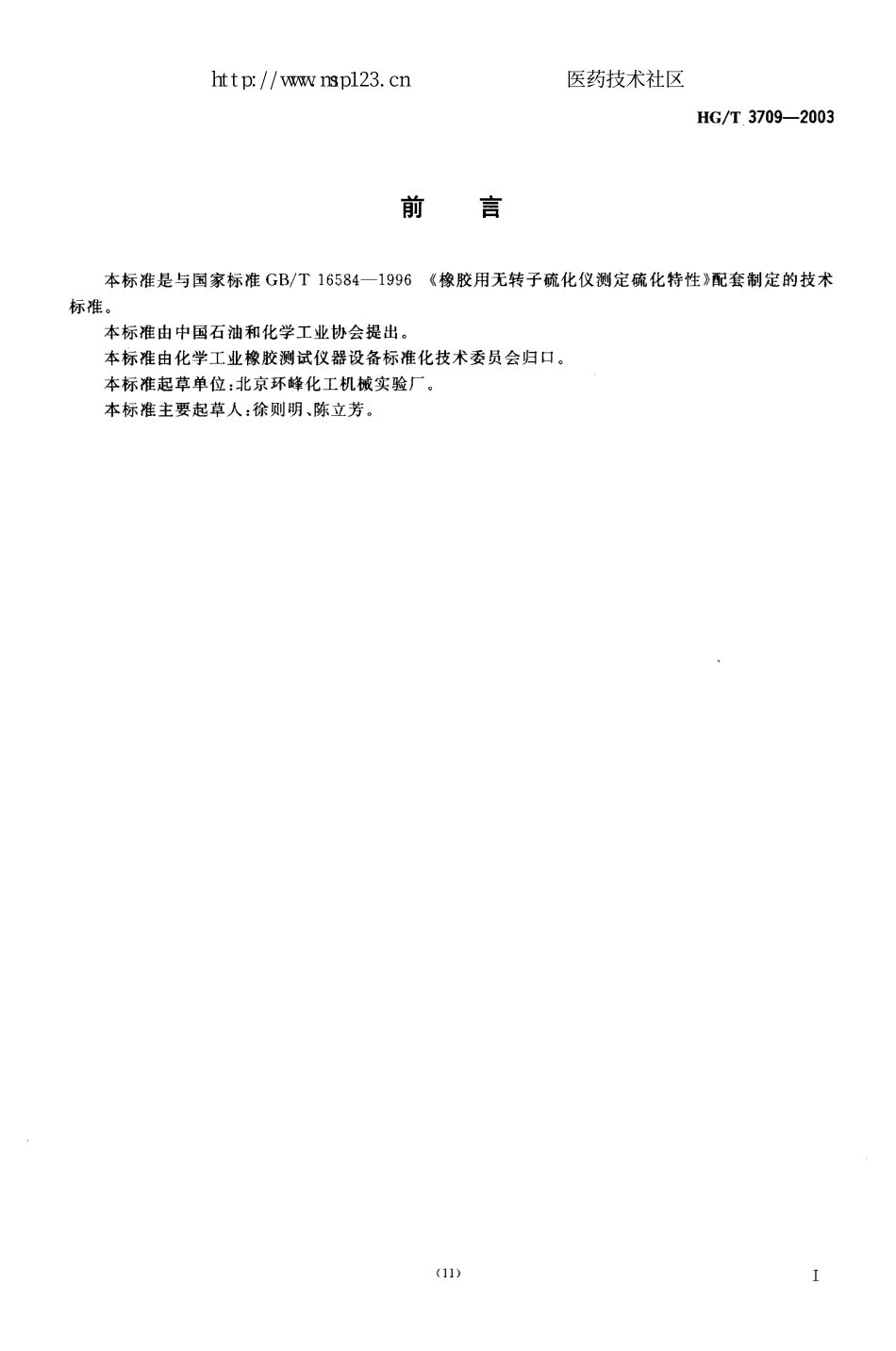

一ICS71.120;83.200G98备案号:13291-2004HG中华人民共和国化工行业标准HG/T3709-2003无转子硫化仪技术条件Specificationsofrotorlesscuremeters2004-01-09发布2004-05-01实施中华人民共和国国家发展和改革委员会&ishttp://www.msp123.cn医药技术社区HG/T3709-2003月9舀本标准是与国家标准GB/T16584-1996《橡胶用无转子硫化仪测定硫化特性》配套制定的技术标准。本标准由中国石油和化学工业协会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。本标准起草单位:北京环峰化工机械实验厂本标准主要起草人:徐则明、陈立芳。http://www.msp123.cn医药技术社区HG/T3709-2003无转子硫化仪技术条件范围本标准规定了无转子硫化仪的结构、技术要求、试验方法、检验规则、标志及包装等。本标准适用于测定混炼胶硫化特性的模体摆动式无转子硫化仪(以下简称硫化仪)。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HG/T2382橡胶测试仪器设备通用技术条件类型和结构3.1类型硫化仪分为两种类型，第一种类型采用非接触密封(即间隙密封)，第二种类型采用接触密封(即橡胶密封圈密封)，一般采用前一种。两种类型的硫化仪在采用模体摆动和测量转矩方面是相同的，只是模腔密封形式不同。3.2主要结构3.2.1放置橡胶试样的模腔模腔是放置橡胶试样的空间，主要由上、下两部分模体组成。第一种类型硫化仪的模腔是由两个具有密封边环的模体组成的圆柱形模腔〔见图1(a)]，第二种类型硫化仪的模腔是由两个模体和两个装有耐热橡胶的密封圈的密封平板组成的圆形模腔「见图1(b)].固定部分振荡部分力矩测食系统誉测量原理图中心间距加热器密封板分离角下密封板图1无转子硫化仪类型图http://www.msp123.cn医药技术社区HG/T3709-2003模腔直径为40mm士2mm，分离角为70^-180，模腔的中心间距为0.5mm外加模腔边缘处的间隙。不接触密封边缘处的间隙值为0.05mm-0.2mm,以0.1mm为宜，密封的模腔边缘不需要有间隙(见图1).上、下模体均用热变形小、经处理后硬度能达到HRC50以上的钢材制成。模体的表面有空心槽沟(见图1)，以保证试样与模体之间不打滑。3.2.2摆动模体所需转矩的测量和记录装置.3.2.3控制并保持模体恒定温度的装置。3.2.4以恒定...
