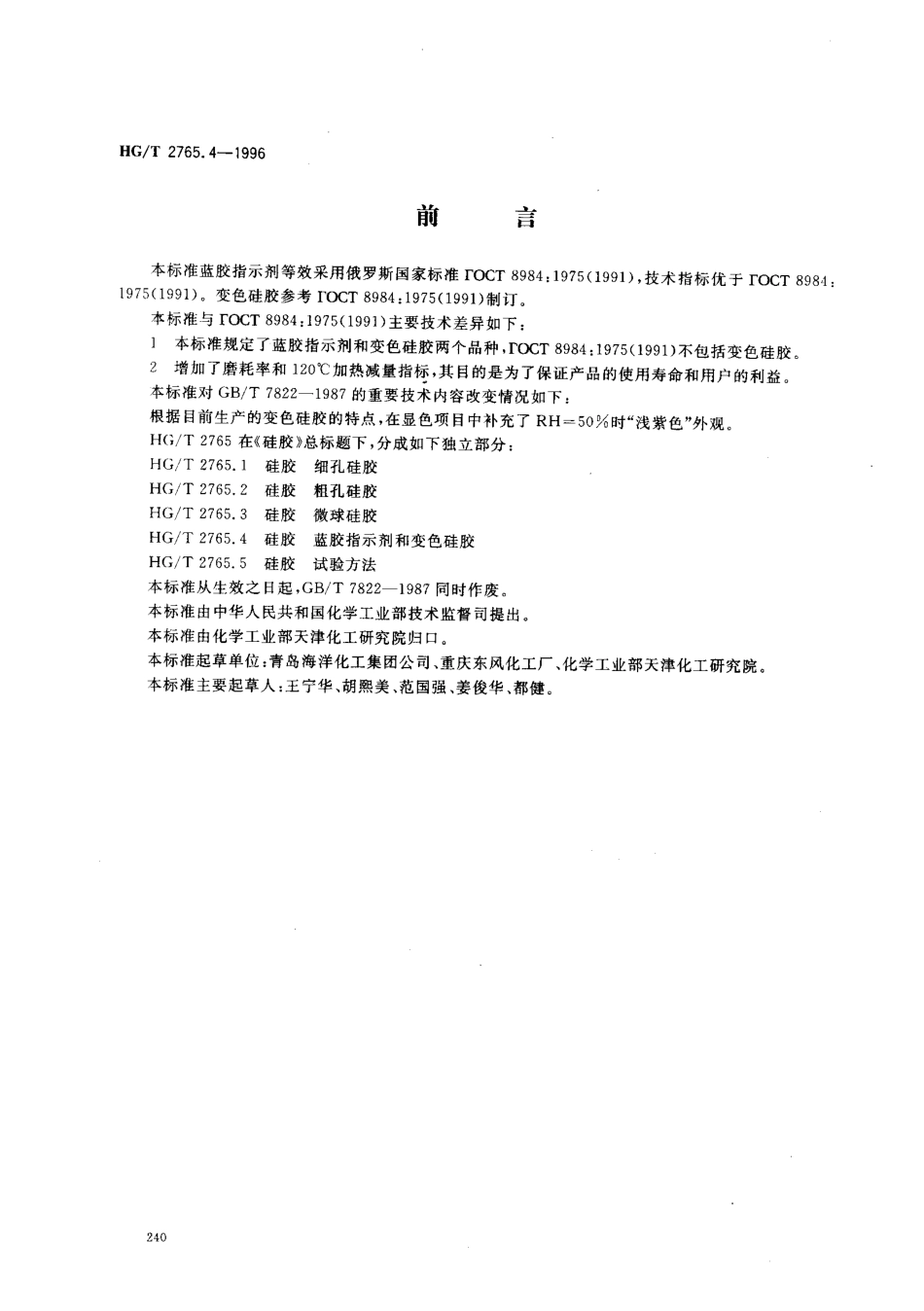

HG/T2765.4-1996前言本标准蓝胶指示剂等效采用俄罗斯国家标准FOCT8984:1975(1991)，技术指标优于rOCT8984:1975(1991)。变色硅胶参考rOCT8984:19750991)制订。本标准与rOCT8984:1975(1991)主要技术差异如下:1本标准规定了蓝胶指示剂和变色硅胶两个品种，rOCT8984:1975(1991)不包括变色硅胶。2增加了磨耗率和‘“。℃加热减量指标，其目的是为了保证产品的使用寿命和用户的利益。本标准对GB/T7822-1987的重要技术内容改变情况如下:根据目前生产的变色硅胶的特点，在显色项目中补充了RH=50%时“浅紫色”外观。HG/T2765在《硅胶》总标题下，分成如下独立部分:HG/T2765.1硅胶细孔硅胶HG/T2765,2硅胶粗孔硅胶HG/T2765.3硅胶微球硅胶HG/T2765.4硅胶蓝胶指示剂和变色硅胶HG/T2765.5硅胶试验方法本标准从生效之日起，GB/T7822-1987同时作废。本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部天津化工研究院归口。本标准起草单位:青岛海洋化工集团公司、重庆东风化工厂、化学工业部天津化工研究院。本标准主要起草人:王宁华、胡熙美、范国强、姜俊华、都健。中华人民共和国化工行业标准HG/T2765.4-1996硅胶蓝胶指示剂和变色硅胶范围本标准规定了蓝胶指示剂和变色硅胶的要求、采样、试验方法、以及标志、包装、运输和贮存本标准适用于以细孔球形硅胶或细孔块状硅胶为原料，经浸染氯化钻而制得的蓝胶指示剂和变色硅胶。蓝胶指示剂主要用于指示千燥剂的饱和程度及密封包装物，精密仪器仪表内空间介质的相对湿度;变色硅胶主要用作干燥剂兼指示剂，用于一般密封包装物和仪器仪表的防潮。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-199。包装储运图示标志GB/T1250--1989极限数值的表示方法和判定方法GB/T6678-1986化工产品采样总则GB/T8946-1988塑料编织袋HG/T2765.5-1996硅胶试验方法要求外观:蓝色或浅蓝色玻璃状颗粒。3.2蓝胶指示剂和变色硅胶应符合表1要求。表1要求项目指标蓝胶指示剂变色硅胶外观蓝至浅蓝色粒度合格率%》9690磨耗率.%(10吸附量，%RH=20%)8RH=35%)13RH=5。%)20加热减量，%夏5显色RH=20%蓝或浅蓝色RH=35%紫或紫红色RH=50%浅红色浅紫色或浅红色注:粒度由生产J一与用户协议。中华人民共和国化学工业部1996-01-24批准1997-01-01实施HG/T2765.4-19964采样4.1每批产品不超过3to4....
