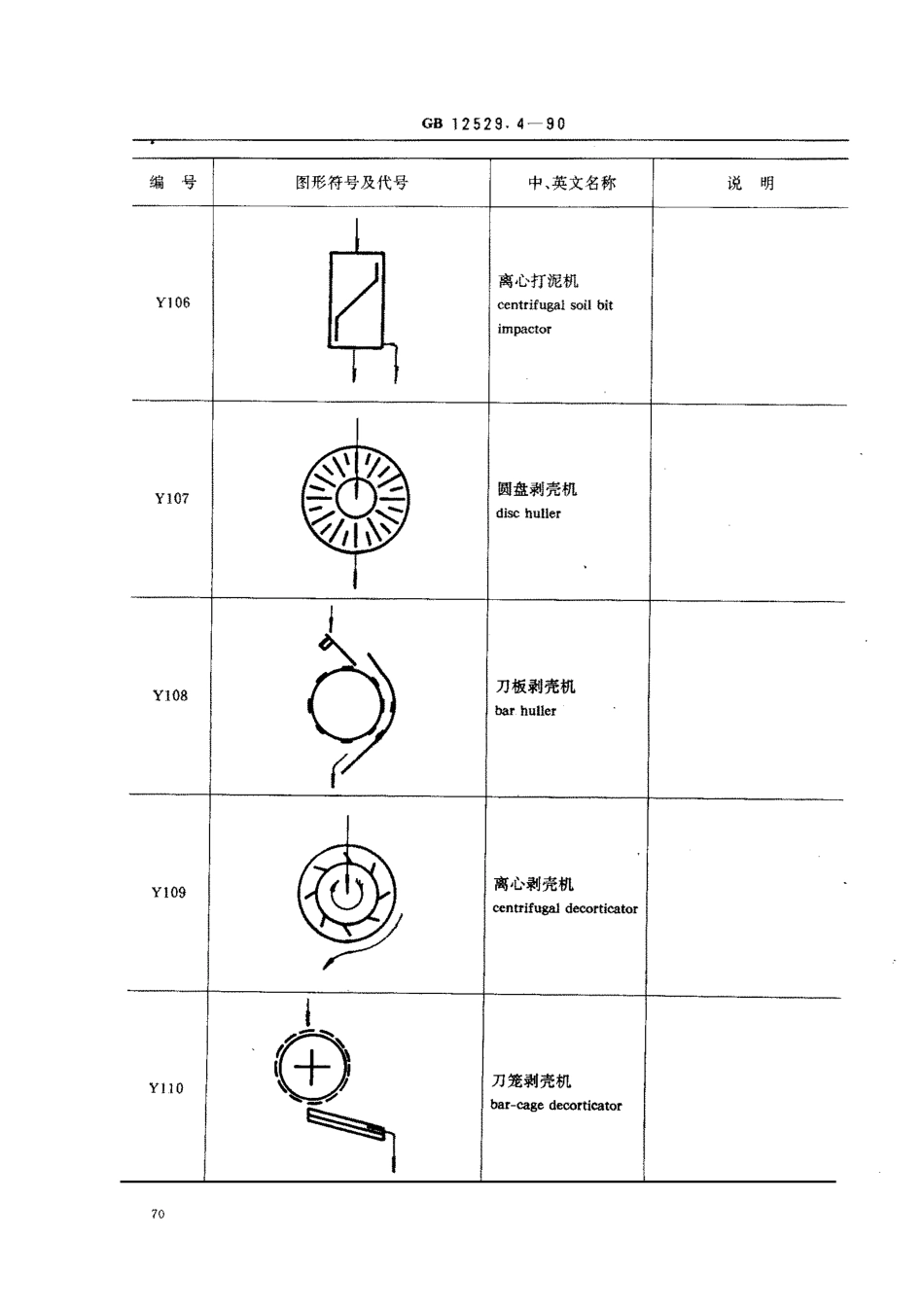

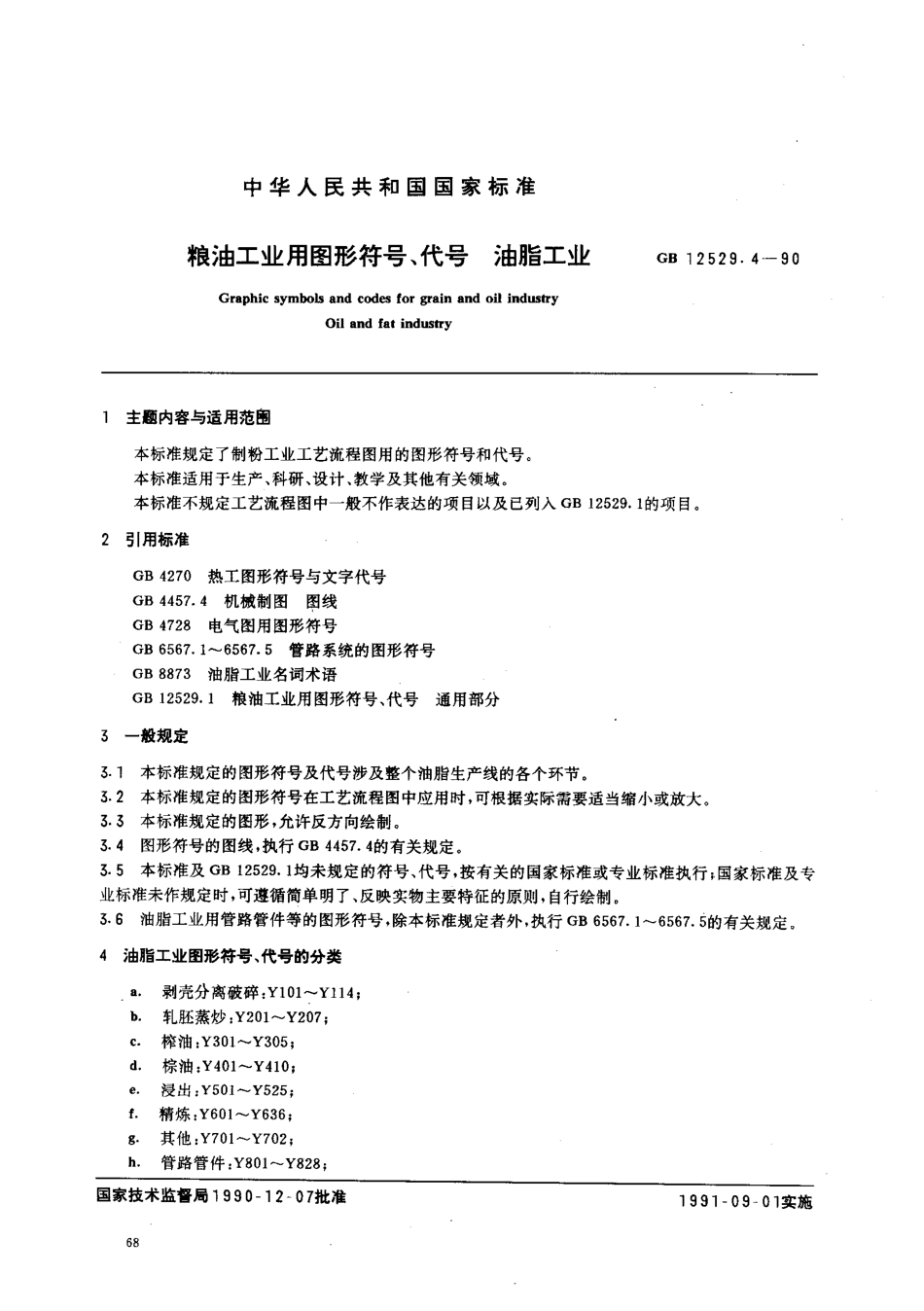

中华人民共和国国家标准粮油工业用图形符号、代号油脂工业12529.4一90GraphicsymbolsandcodesforgrainandoilindustryOilandfatindustry主肠内容与适用范围本标准规定了制粉工业工艺流程图用的图形符号和代号。本标准适用于生产、科研、设计、教学及其他有关领域。本标准不规定工艺流程图中一般不作表达的项目以及已列入GB12529.1的项目。引用标准GB4270热工图形符号与文字代号GB4457.4机械制图图线GB4728电气图用图形符号GB6567.1^-6567.5管路系统的图形符号GB8873油脂工业名词术语GB12529.1粮油工业用图形符号、代号通用部分3一般规定3.1本标准规定的图形符号及代号涉及整个油脂生产线的各个环节。3.2本标准规定的图形符号在工艺流程图中应用时，可根据实际需要适当缩小或放大。3.3本标准规定的图形，允许反方向绘制。3.4图形符号的图线.执行GB4457.4的有关规定。3.5本标准及GB12529.1均未规定的符号、代号，按有关的国家标准或专业标准执行;国家标准及专业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。3.6油脂工业用管路管件等的图形符号，除本标准规定者外，执行GB6567.1^-6567.5的有关规定。4油脂工业图形符号、代号的分类剥壳分离破碎:Y101-Y114;轧胚蒸炒;Y201-Y207;榨油:Y301-Y305;棕油:Y401-Y410;浸出:Y501--Y525;精炼,Y601-Y636;其他:Y701-Y702;管路管件:Y801-Y828;氏阮乙己已仁乡帐国家技术监督局1990一12一07批准1991一09一01实施GB12529.4一901.代号,Y901--9325图形符号、代号编号图形符号及代号中、英文名称说明Y101圆筒打筛hullbeaterY102XIXAXIX多联打筛multiplehullbeaterY103吸风平筛aspiratedplansifterY104水洗机washingmachine丫105胶辊磨泥机rubberrollsoilbitmillGB12529.A一90编号图形符号及代号中、英文名称说明Y1O6离心打泥机centrifugalsoilbitimpactorY107圆盘剥壳机dischullerY108刀板剥壳机bar.hullerY109离心剥壳机centrifugaldecorticator.一夕Y110刀笼剥壳机bar-cagedecorticatorGs12529.4一90编号图形符号及代号中、英文名称说明Y111籽壳分离机hullandseedaspiratorY112对辊齿辊破碎机toothedcrackingroll(onepair)Y113双对辊齿辊破碎机toothedcrackingroll(twopairs)Y114锤式破碎机hammercrackerY201对辊轧胚机flakingrollGB12529.4一90编号图形符号及代号中、英文名称说明Y202双对辊轧胚机twopairflakingrollY203三辊轧胚机tripleflakingrollY204软化锅Y205l!.~，，，，，，闷p.-.....ll...
