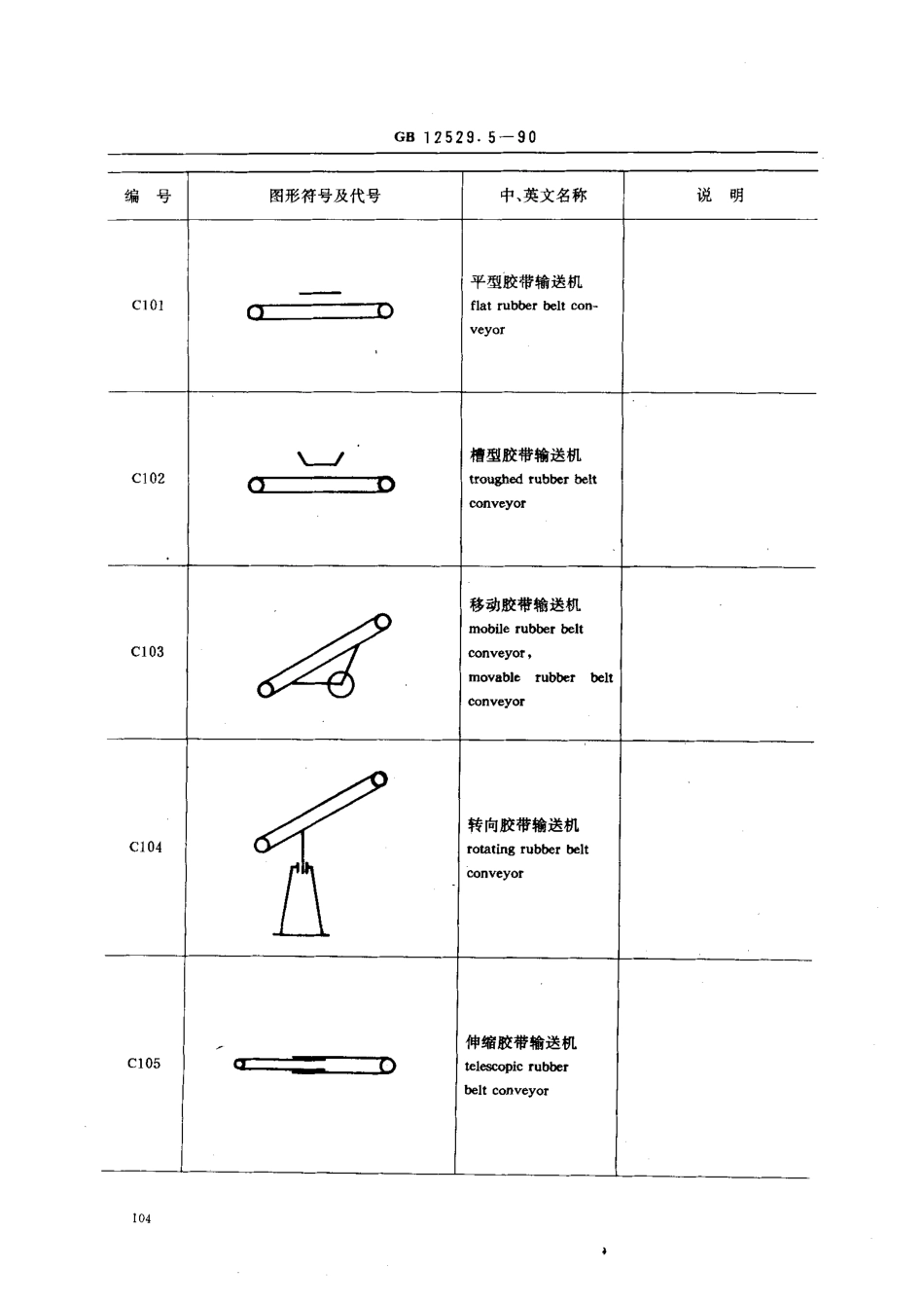

中华人民共和国国家标准粮油工业用图形符号、代号仓储工业GB12529.5一90GraphicsymbolsandcodesforgrainandoilindustryStoringandhandling1主题内容与适用范围本标准规定了制粉工业工艺流程图用的图形符号和代号。本标准适用于生产、科研、设计、教学及其他有关领域。本标准不规定工艺流程图中一般不作表达的项目以及已列人GB12529.1的项目。2引用标准GB4457.4机械制图图线GB8900粮油仓储设备名词术语GB12529.1粮油工业用图形符号、代号通用部分3一般规定3.1本标准规定的图形符号及代号涉及粮油仓储生产线的各个环节。也包括生产线以外的各种单机。3.2本标准规定的图形符号在工艺流程图中或其他场合应用时,可根据实际需要适当缩小或放大。3.3本标准规定的图形,允许反方向绘制。3.4图形符号的图线,执行GB4457.4的有关规定。3.5本标准及GB12529.1均未规定的符号、代号,按有关的国家标准或专业标准执行;国家标准及专业标准未作规定时,可遵循简单明了、反映实物主要特征的原则,自行绘制。4仓储工业图形符号、代号的分类输送;Clot-0116;装卸:C201-C219;堆包:C301-C306;干燥:C401-C413;储粮:C501-C505;辅助:C601-C602;粮仓:C701-C709o压b.心己匕Lg.5图形符号、代号国家技术监督局1990一12一07批准1991一09一01实施GB12529.5一90编号图形符号及代号中、英文名称说明C701平型胶带输送机flatrubberbeltcon-veyor槽型胶带输送机C102、,门下一一一一一一一1〕trou动曰rubberbeltconveyorC103移动胶带输送机mobilerubberbeltconveyor,movablerubberbeltconveyorC104转向胶带输送机ro切tingrubberbeltconveyorC105伸缩胶带输送机telescopicrubberbeltconveyorGB12529.5一90编号图形符号及代号中、英文名称说明C106架高胶带输送机liftrubberbeltcon-veyorC107双气带输送机simporter,C108户吧八C「丁一几丁.自气垫胶带输送机aircushionrubberbeltC109卸料小车tripperC110住二二二二二D板式输送机slatconveyorGB12529.5一9o编号图形符号及代号中、英文名称说明C111俨亡=士5、裸式螺旋输送机nudescrewconveyorC112..'6W移动螺旋输送机mobilescrewconveyorC113丈移动斗式提升机mobilebucketelevatorC114{悬吊斗式提升机suspendedbucketele-vatorCl15姗带式抛运机beltthrowerGB12529.5一90编号图形符号及代号中、英文名称说明Cl16辊道rollerconveyorC201散装车(侧翻)bulkvehicle(sidetilt-ing)C202散装车(后翻)bulkvehicle(backtilt-ing)C203油桶搬运车barrelha...
