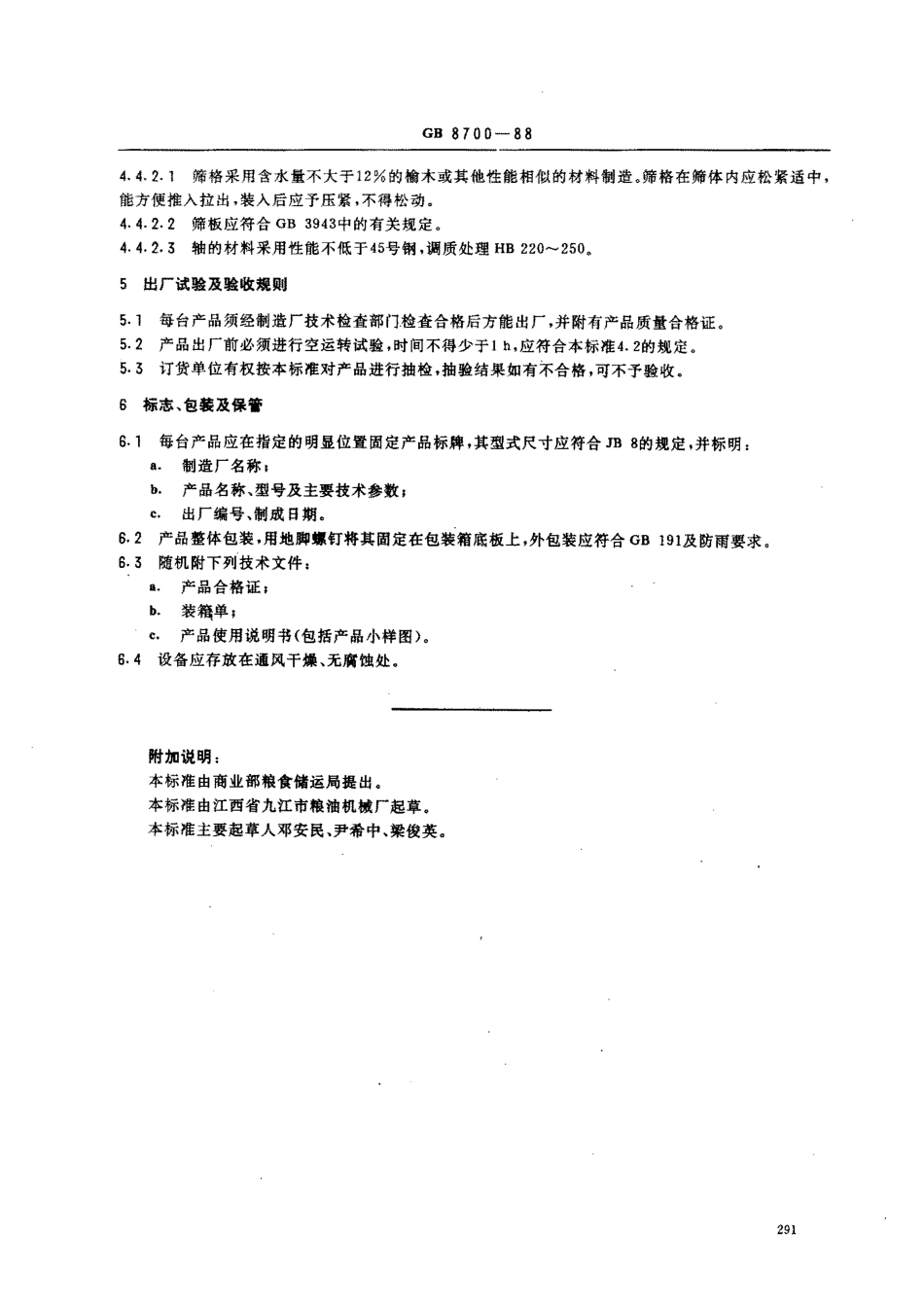

中华人民共和国国家标准UDC664.71/72自衡振动筛GB8700一88Self-balancedoscillatingpre-cleaner主题内容与适用范围本标准规定了自衡振动筛的型号和基本参数、技术要求、出厂试验及验收规则、标志、包装及保管。本标准适用于TQLZa系列(即原SZa系列)和TQLZ系列(即原SCZ系列)自衡振动筛(以下简称“振动筛”)。振动筛主要用于原粮的初步清理。2引用标准GB1804公差与配合未注公差尺寸的极限偏差GB1184形状和位置公差未住公差的规定GB1173铸造铝合金GB699优质碳素结构钢钢号和一般技术条件GB3943圆孔和长孔筛片GB191包装储运指示标志LS91粮油机械产品型号编制和管理办法LS42粮油机械通用技术条件表面徐漆JB179渐开线圆柱齿轮精度制JB8产品标牌3型号和签本.擞3.2振动筛的型号编制应符合is91中的有关规定。振动筛的基本参数应符合下表的规定:牛补卜TQLZ63X2aTQLZ80X2aTQLZ100X2第一层第二层第三层第一层第二层第三层第一层第二层筛面宽度mm630X2800X21020X21000X4筛面长度mm550142315155501423151512002000筛孔规格mm01408020140802价14劝2筛面倾角6.。010.510.0t0.512.0t0.56,。010.510.0t0.512.0f0.51010土0.512.0士0.5筛体振动频率hz、10.0-12.5中华人民共和国商业郎1988一03一11批准1988一06一01实施GB8700一88续表一气TQI之63X2.TQLZ80x2.TQLZ100x2第一层第二层第笼层第一层第二层第三层第一层第皿层振幅mm.12^-13单位筛宽流最k9/-h250‘500处理量}lh3040100风量m3fh60008000配用动力kW0753注单位啼宽流蚤、处理量均匀清理小麦时的值。4技术要求4.1工作条件和工艺性能要求振动筛在原粮含大杂0.05%的情况下，清除大杂的效率TQLZ系列不低于85%.TQLZa系列不低于80%，轻小杂物不低于40%。被清除的大杂中含粮TQLZ,TQLZa系列均应少子3yo。小杂含粮均少于0.5%,轻杂含粮少子0.1%,42机械性能要求427设备应运转平稳、无异常声音，筛体不得有扭摆现象。4.2.2轴承温升不得超过400C，嗓声不得大于85dBCA?,4.3一般技术要求431振动筛应符合本标准要求，并按经规定程序批准的图样与技术文件制造.432装配时、四根吊杆应铅垂，其下端与通过上支点铅垂线的偏差不大于2mm,4-3.3两限振螺毋的距离为25土lmm，并对称地位于减振板的两侧，用螺母锁住。当筛体处于静止状态时，两限振螺母与限振板距离之差不大于Imm,4,3.4压力门、风门等调节系统必须启闭灵活，方便可靠。4.3;5TQLZa系列振动筛装配后阻风门与前沉降室前板，后沉降室后板的距离均为35}lmm,4.3.6TQLZa系列的后吸风道...
