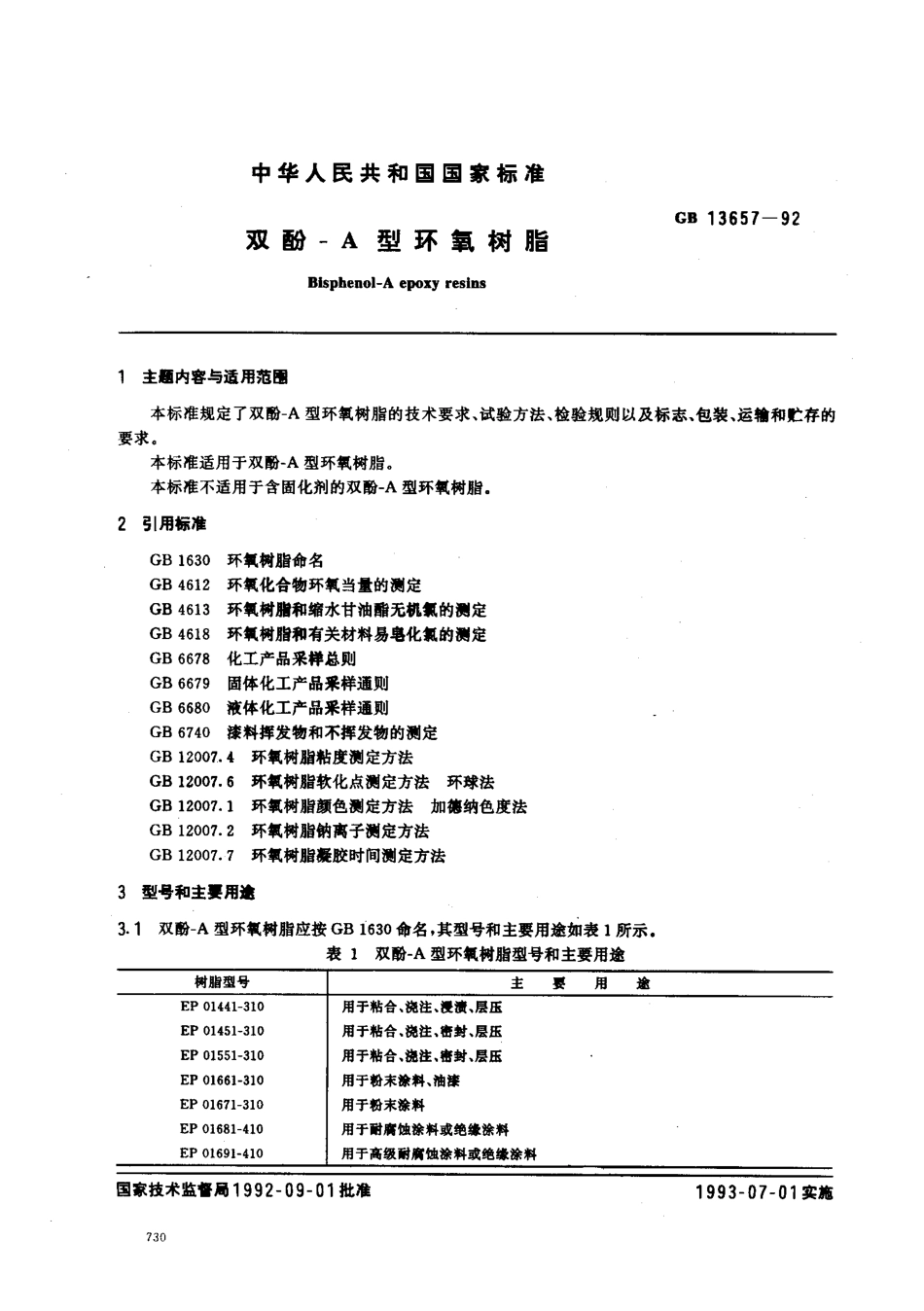

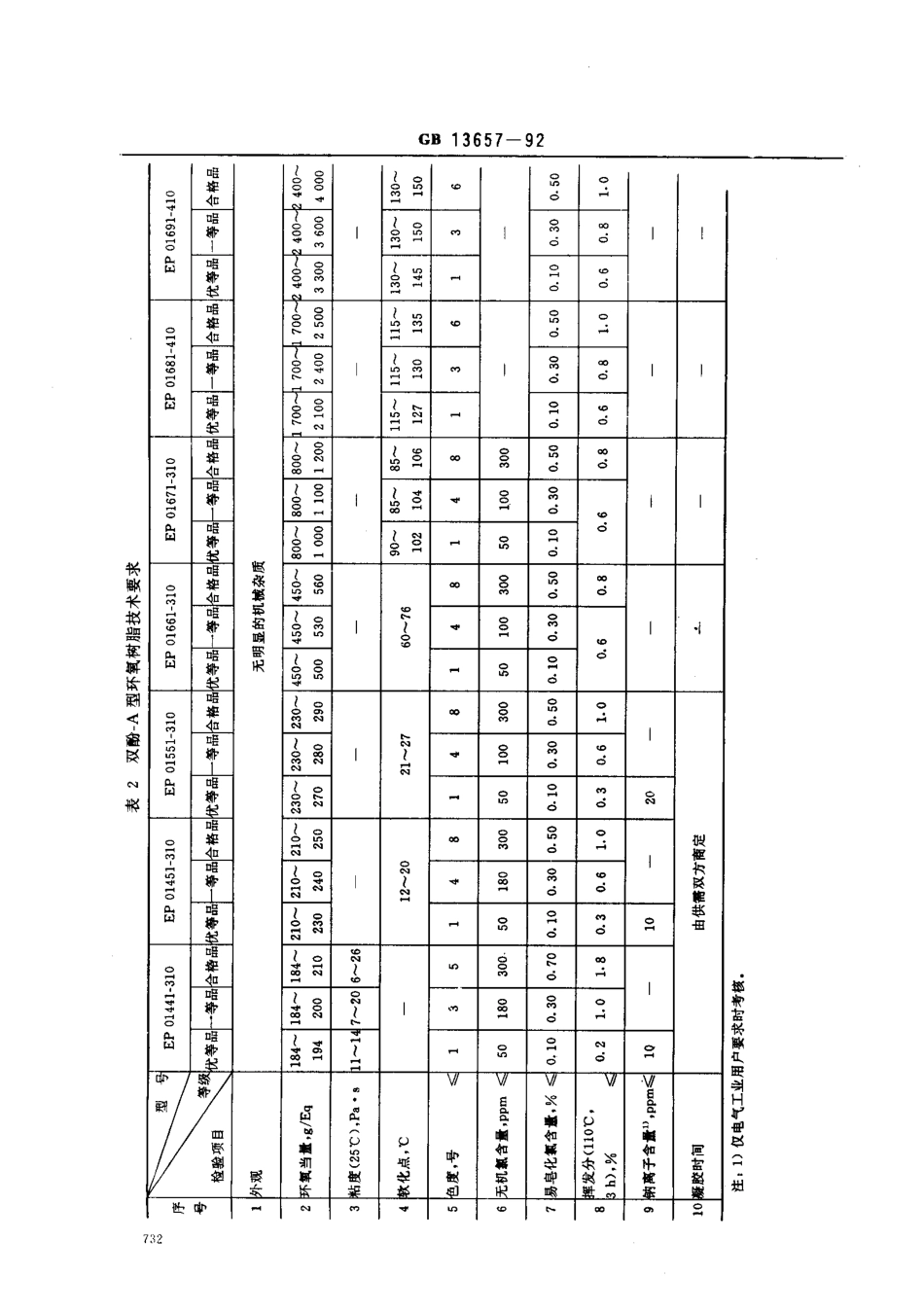

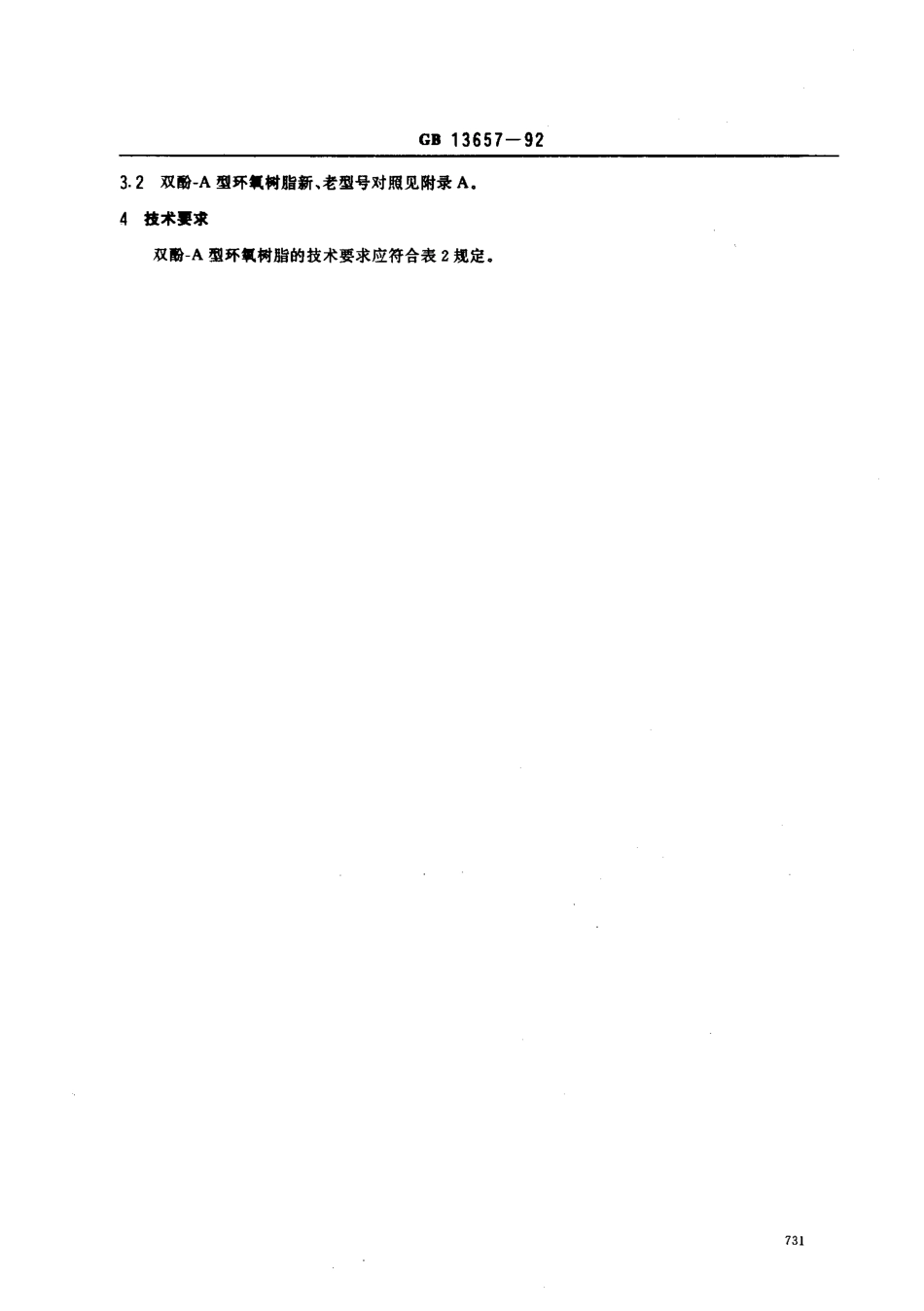

中华人民共和国国家标准GB13657一92双酚-A型环氧树脂Bisphenol-Aepoxyresins1主肠内容与适用范圈本标准规定了双酚-A型环氧树脂的技术要求、试验方法、检验规则以及标志、包装、运物和贮存的要求。本标准适用于双酚-A型环氧树脂。本标准不适用于含固化剂的双酚-A型环氧树脂。2引用标准GB1630环权树脂命名GB4612环氧化合物环氧当量的测定GB4613环氧树脂和缩水甘油酷无机级的侧定GB4618环权树脂和有关材料易皂化抓的侧定GB6678化工产品采祥总则GB6679固体化工产品采样通则GB6680液体化工产品采样通则GB6740漆料挥发物和不挥发物的测定GB12007.4环氧树脂粘度测定方法GB12007.6环暇树脂软化点浏定方法环球法GB12007.1环级树脂颇色测定方法加德纳色度法GB12007.2环权树脂钠离子侧定方法GB12007.7环氧树脂握胶时间测定方法3型号和主英用遨3.1双酚-A型环载树脂应按GB1630命名，其型号和主要用途如表1所示。表1双酚-A型环载树脂型号和主要用途树脂型号.一1王豆.可一面EP01441-310EP01451-310EP01551-310EP01661-310EP01671-310EP01681-410EP01691-410用于枯合、浇注、浸演、层压用于粘合、浇注、密封、层压用于粘合、浇注、密封、层压用于粉末涂料、油漆用于粉末涂料用于咐腐蚀涂料或绝缘涂料用子高级耐腐蚀徐料或绝缘涂料国家技术监.局1992一09一01批准1993一07一01实施GB13657一923.2双酚一A型环权树脂新、老型号对照见附录A.A技术要求双阶-A型环权树脂的技术要求应符合表2规定。GB13657一92拼豁关娜助叫粗屏愉酬阅·霞隧N邵.娜御七揣睐仪映刽H犷甚娜︵1.坦732GB13657一925试验方法5.1外观的测定环氧树脂的外观以目视测定。取适量树脂倒入试管中，在透射光下观察。固体树脂应先在烘箱中加热熔融，然后倒入试管，置于温度100-120℃的烘箱中除去气泡，再将试管冷却至室温观察。5.2环级当t的测定采用GB4612中规定的方法。5.3粘度的测定采用GB12007.4中规定的方法.5.4软化点的测定采用GB12007.6中规定的方法。其中，EP01451-310和EP01551-310树脂，制样时应将环内树脂与铜片(或铝片)放在温度为一20^--15℃条件下冷却40min.试验时，在烧杯中加人。℃的清洁水，至水面高度为100^108mm,5.5色度的测定采用GB12007.1中规定的方法。5.6无机抓含t的测定采用GB4613中规定的方法。5.了易皂化抓含t的测定采用GB4618中规定的方法。5.8挥发分的测定采用GB6740中规定的方法。5.9钠离子含f的测定采用GB12007.2中规定的方法.5.10扭胶时间的测定采用GB12007.7中规定的方法。6检...
