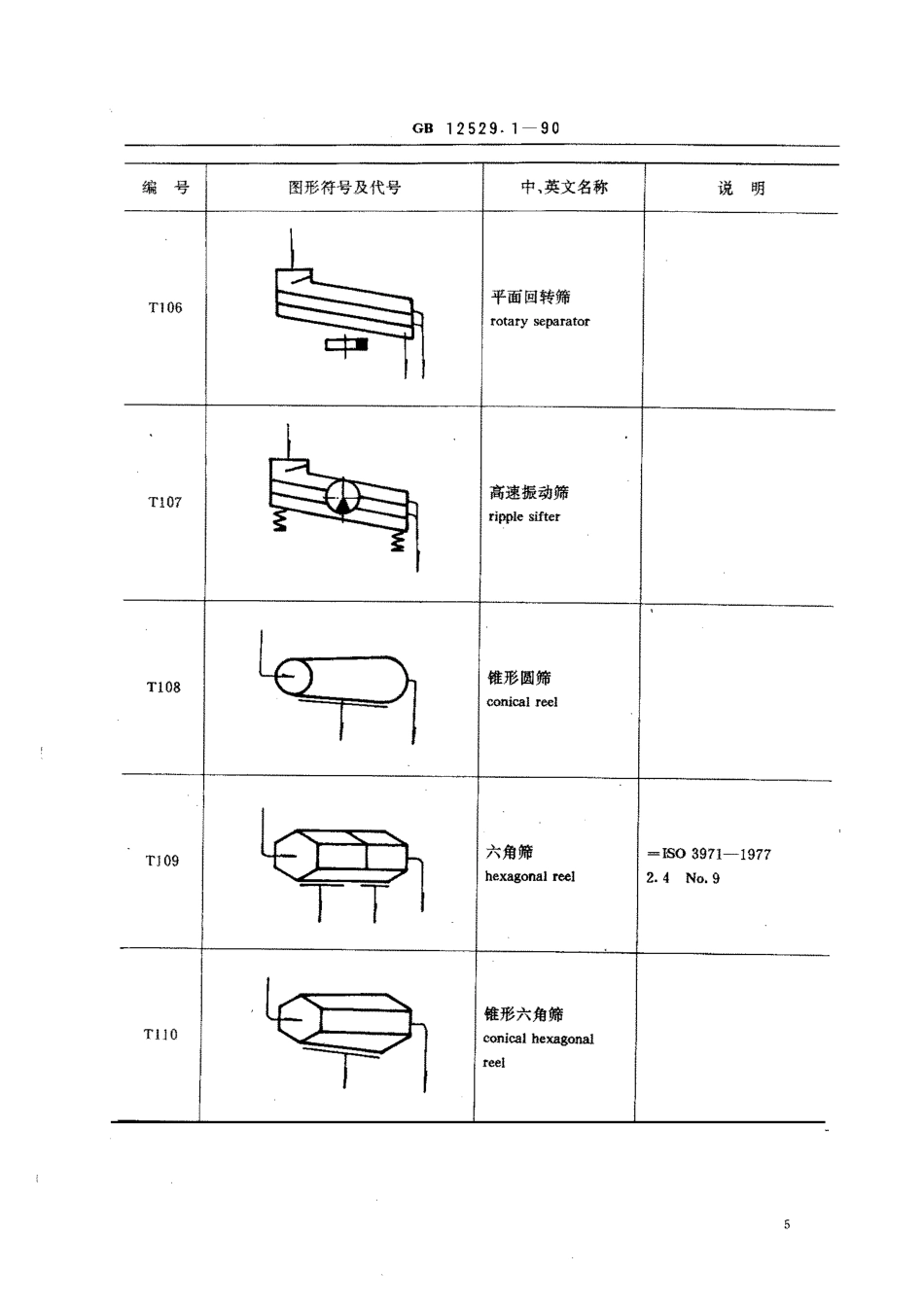

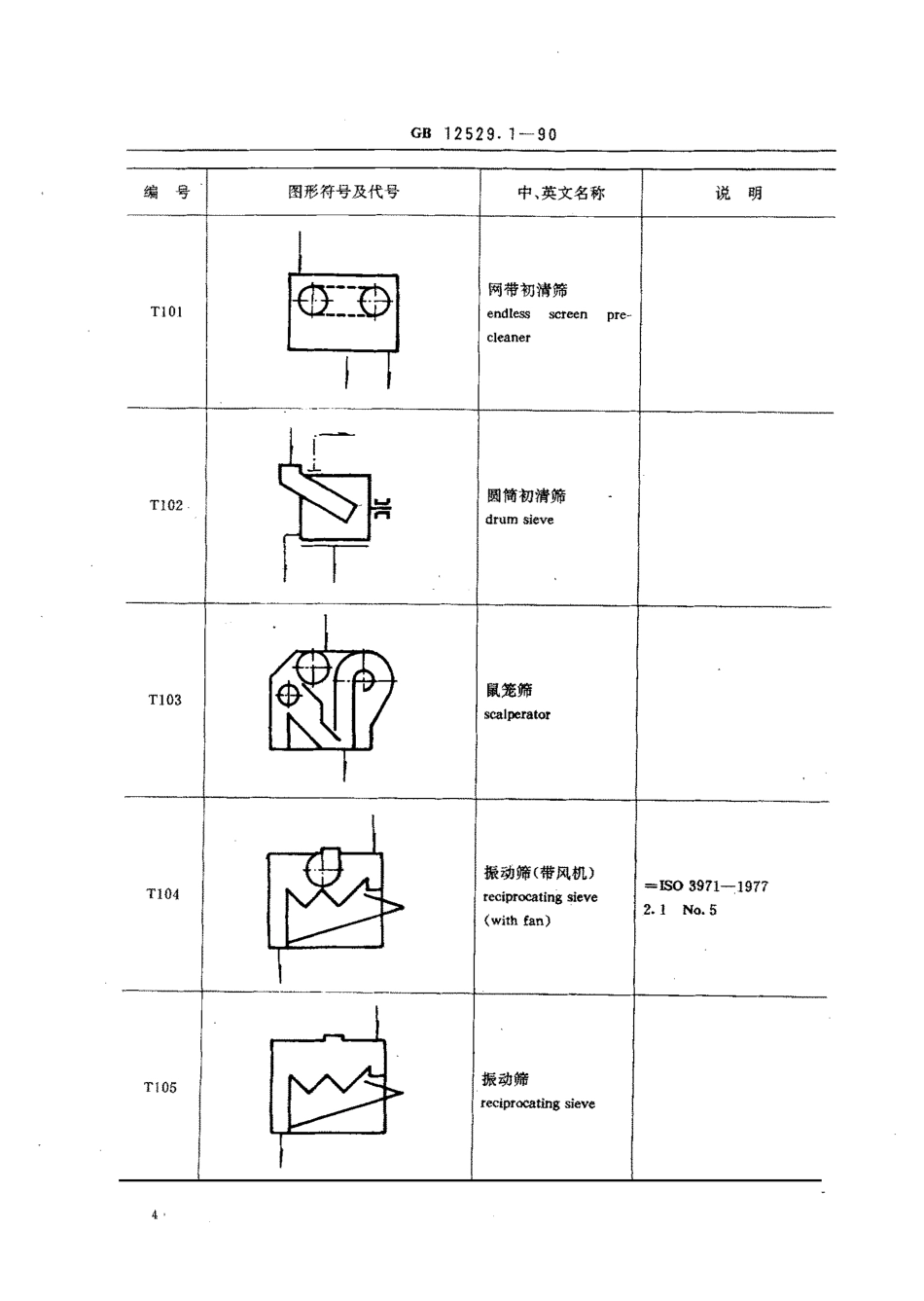

中华人民共和国国家标准粮油工业用图形符号、代号通用部分G8，2529.1一90Graphicsymbolsandcodes[orgrainandoilindustryGeneralitems1主题内容与适用范围本标准规定了粮油工业中各专业工艺流程图通用的图形符号和代号。本标准适用于生产、科研、设计、教学及其他有关领域.本标准不规定碾米、制粉、油脂、仓储等专业专用的图形符号和代号，各专业专用的图形符号和代号分别由各该专业的符号代号标准作出规定。2引用标准GB4457.4机械制图图线GB8874粮油通用技术设备名词术语3一般规定3.1本标准规定的图形符号在工艺流程图中应用时，可根据实际需要适当缩小或放大。32本标准规定的图形允许反方向绘制。3.3图形符号的图线，执行GB4457.4的有关规定。3.4本标准未作规定的粮油工业通用符号代号，按有关的国家标准或专业标准执行;国家标准及专业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。4粮油工业通用图形符号、代号分类清理:T101-T122;机械输送;T201-T214;气力输送、通风除尘;T301-T329;称重:T401-T406;喂配料:T501-T508;包装:T601-T602;接收储存;T701-T703;检测控制,T801-T812;代号:T901,-T904.氏权乙止么乞公瓦L5图形符号、代号国家技术监督局1990一12一07批准1991一09一01实施GB12529.1一90编一号图形符号及代号中、英文名称说明网带初清筛T101镬二斗」{{’endlesscleanerpre-T102并圆筒初清筛drumsieveT103鼠笼筛scalperator振动筛(带风机)reciprocatingsieve(withfan)=ISO3971-19772。INo.5振动筛rec主prom石n召sieveGB12529.1一90图形符号及代号中、英文名称说明平面回转筛rotaryseparatorT107高速振动筛ripplesifterT108锥形圆筛conicalreelTr09六角筛hexagonalreel=ISO3971-19772.4No.9TIIO锥形六角筛conicalhexagonalreelGB12529.1一90编号图形符号及代号中、英文名称说明T711溜筛gravitysieveseparatorT112垂直吸风道(带振动喂料器)aspirationchannel(withoscillatingfeeder)T113垂直吸风道aspirationchannel一1工、\T114吹式比重去石机pressuretypedrystoner1·!·上.!二...百!!·山T115吸式比重去石机suctiontypedrystonerGB12529.1一90编号图形符号及代号中、英文名称说明T716滚筒精选机indentedcylinder3971-1977No.3短较长#+iT们7}}}}碟片精选机discseparator场拉长kT118磁栏magneticharrierTI19rmaneormagnetT120永磁筒verticalspoutmagnetGB12529.1一90编号图形符号及代号中飞英文名称说明T121永磁滚筒衅rman...
