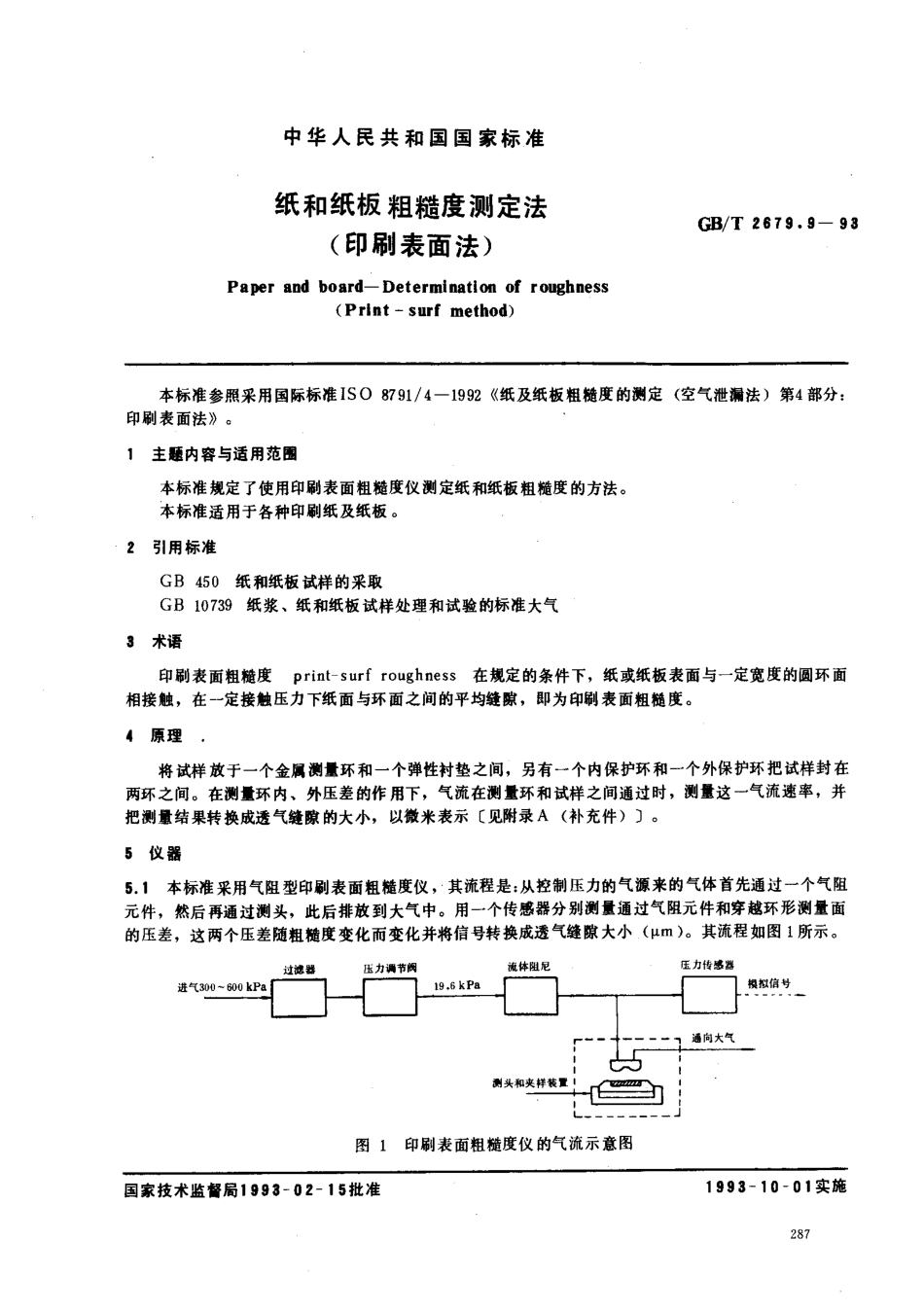

中华人民共和国国家标准纸和纸板粗糙度测定法(印刷表面法)GB/T2979.9一?1F]Paperandboard-Determinationofroughness(Print一surfmethod)本标准参照采用国际标准ISO8791/4-1992《纸及纸板粗糙度的测定(空气泄漏法)第4部分:印刷表面法》。1主肠内容与适用范围本标准规定了使用印刷表面粗糙度仪测定纸和纸板粗糙度的方法。本标准适用于各种印刷纸及纸板。2引用标准GB45。纸和纸板试样的采取GB10739纸浆、纸和纸板试样处理和试验的标准大气9术语印刷表面粗糙度print-surfroughness在规定的条件下，纸或纸板表面与一定宽度的圆环面相接触，在一定接触压力下纸面与环面之间的平均缝隙，即为印刷表面粗糙度。4原理将试样放于一个金属测量环和一个弹性衬垫之间，另有一个内保护环和一个外保护环把试样封在两环之间。在测量环内、外压差的作用下，气流在测量环和试样之间通过时，测量这一气流速率，并把测量结果转换成透气缝隙的大小，以微米表示〔见附录A(补充件)〕。5仪器5.1本标准采用气阻型印刷表面粗糙度仪，其流程是:从控制压力的气源来的气体首先通过一个气阻元件，然后再通过测头，此后排放到大气中。用一个传感器分别测量通过气阻元件和穿越环形测量面的压差，这两个压差随粗糙度变化而变化并将信号转换成透气缝隙大小(gym)。其流程如图1所示。过谧脸压力调节阁流体阻尼压力传感器进气300-600kPa怕拟信号图1印刷表面粗糙度仪的气流示意图国家技术监督局1998-02-15批准1998一10一01实施GB/T2679。9一935.2测量系统的主要组成5.2.1气源洁净的空气气源，不含油雾和水滴，稳定压力在300-600kPa之间。再经压力调节阀把测试压力调节到19.610.1kPa.5.2.2环状测头(图2和图3)由经研磨的三个共面金属环面组成。中间为测量环面宽51.011.5Wm,这两环之间的径向距离为15211Owm,测量环面居中，与内外环面等距其偏差在110wm之间。三个环面构成一个密封系统，空气可以进入内保护环和测量环之间的通道，从外保护环和测量环之间的通道排出。该测头的背面有与空气进口与出口相连接的通道，并加工成研磨配合平面。测头的最外圈是加压弹簧保护圈。保护环气硕诵道侧t环通向大气的凹植流t计通道图2印刷表面粗糙度仪测头测量环和保护面的平面图经调控的低压空气进流t计弹性衬垫图3印刷表面粗糙度仪测头的剖面图5.2.3衬垫孔一个带凹槽的金属圆盘，凹槽可容纳一块弹性衬垫，其直径比测头外保护圈大lomm.5.2.4弹性衬垫可用双面胶带把弹性衬垫固定在衬垫托的凹槽中。弹性软衬垫:...
