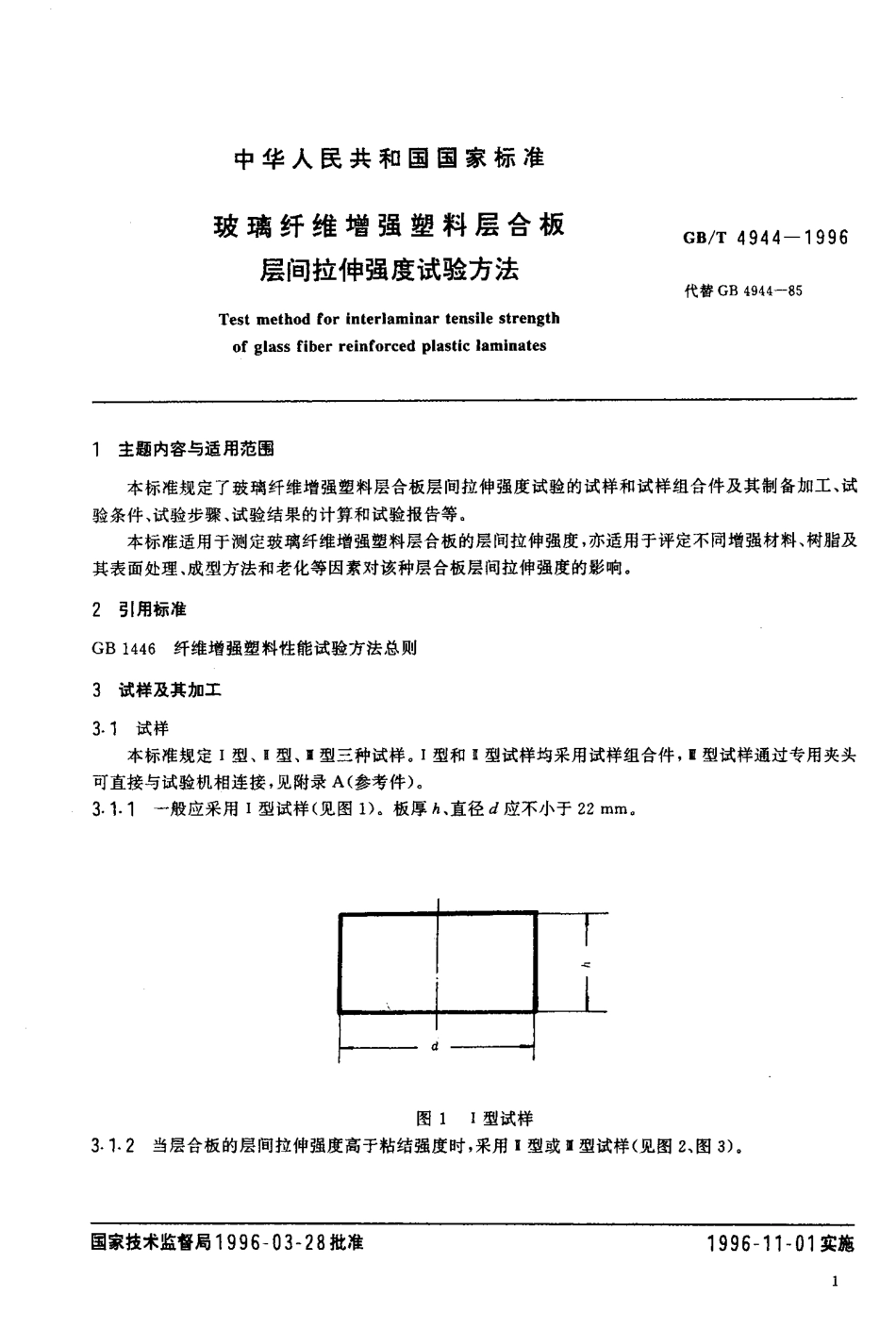

ICS83-120O10瘤黔中华人民共和国国家标准cB/T4944一1996玻璃纤维增强塑料层合板层间拉伸强度试验方法Testmethodforinterlaminartensilestrengthofglassfiberreinforcedplasticlaminates1996一03一28发布1996一11一01实施国家技术监督局发布中华人民共和国国家标准玻璃纤维增强塑料层合板层间拉伸强度试验方法TestmethodforinteriaminartensilestrengthofglassfiberreinforcedplasticlaminatesGB/T4944一1996代替GB4944-851主题内容与适用范围本标准规定了玻璃纤维增强塑料层合板层间拉伸强度试验的试样和试样组合件及其制备加工、试验条件、试验步骤、试验结果的计算和试验报告等。本标准适用于测定玻璃纤维增强塑料层合板的层间拉伸强度，亦适用于评定不同增强材料、树脂及其表面处理、成型方法和老化等因素对该种层合板层间拉伸强度的影响。弓1用标准GB1446纤维增强塑料性能试验方法总则试样及其加工I，试样本标准规定I型、贾型、，型三种试样。I型和I型试样均采用试样组合件，.型试样通过专用夹头可直接与试验机相连接，见附录A(参考件)。3.1.1一般应采用I型试样(见图1)。板厚h、直径d应不小于22mm,图1I型试样当层合板的层间拉伸强度高于粘结强度时，采用，型或if型试样(见图2、图3),国家技术监督局1996一03一28批准1996一11一01实施GB/T4944一1996图21型试样才}声“一.州图3，型试样试样加工试样加工按GB1446第1.1条的规定进行。试样数量I、I、，型试样的数量均为10个。试样组合件及其制备4.1试样组合件4}1}1对于I型和，型试样须制成试样组合件(见图4)，进行层间拉伸强度测定。GB/T4944一1996图4试样组合件1一上、下金属连接块(钢或铝);2一试样:3-粘结剂层4.1.2金属连接块4.1.2.1金属连接块直径n为20士。.1mm;等直径圆柱段长度L不小于30mm,4.1.2.2连接端的形状和尺寸应根据试验机确定。4.1.2.3粘结面应保持平整无缺陷，并垂直于金属连接块的轴线。4.2试样组合件制备4.2.1试样外观应符合GB1446第2章规定。4.2.2金属连接块应符合4.1.2条规定。4.2.3将粘结面进行粗糙处理(如砂纸打磨)和去污处理(如丙酮清洗)。4.2-4粘结面涂以粘结剂(如环氧基粘结剂)。4.2.5用对中装置(如v型槽)将试样和金属连接块固定，施加。.01MP。左右的接触压力。4.2.6使粘结剂固化，固化条件不应改变层合板的性能。4.2.71型试样须将试样多于金属连接块的部分去除并磨光。5试验条件5.1试验环境条件应符合GB1446第3章规定。5.2试验设备应符合GB1446第5章规定。5.3对于I型试样，...
