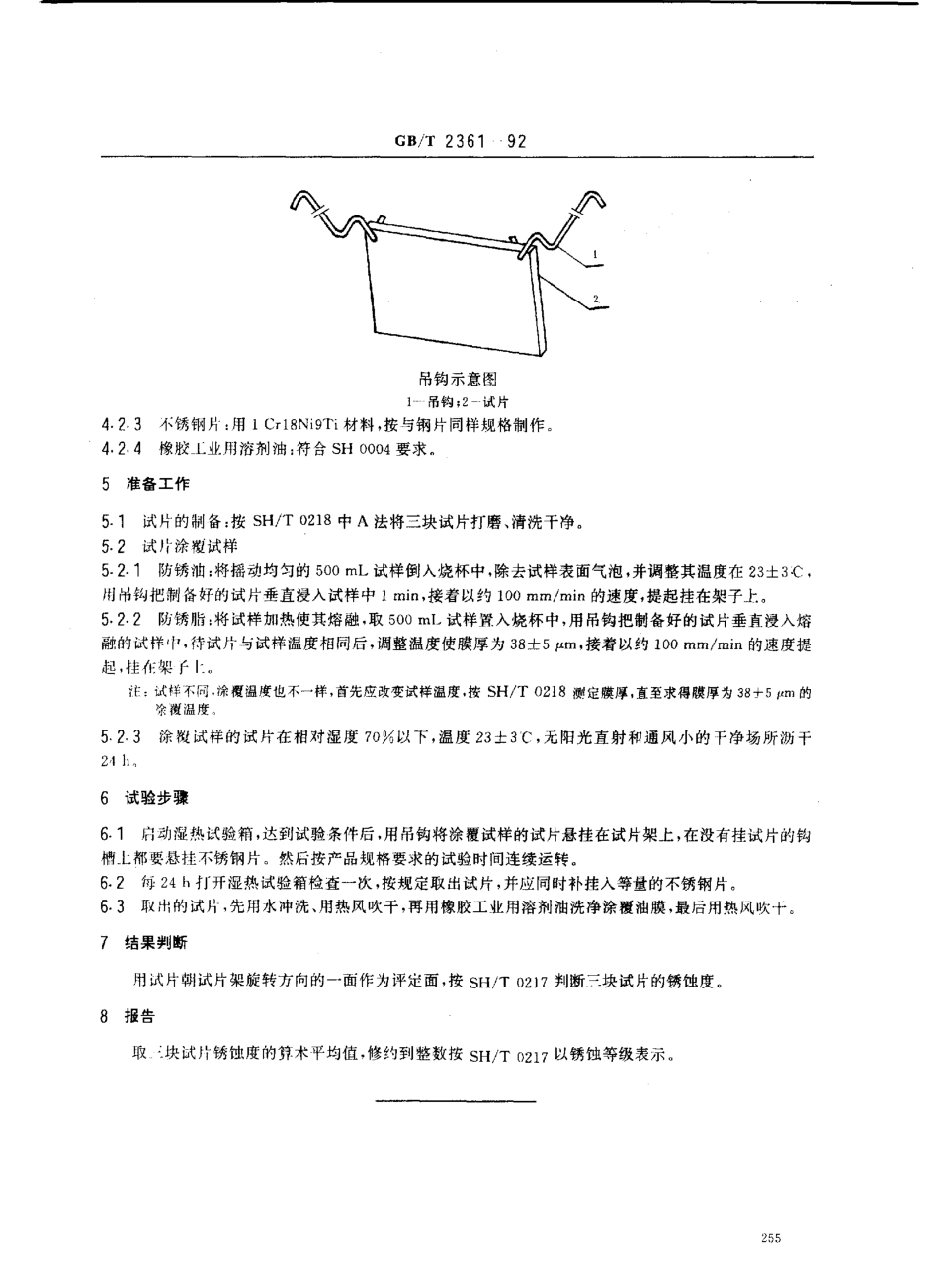

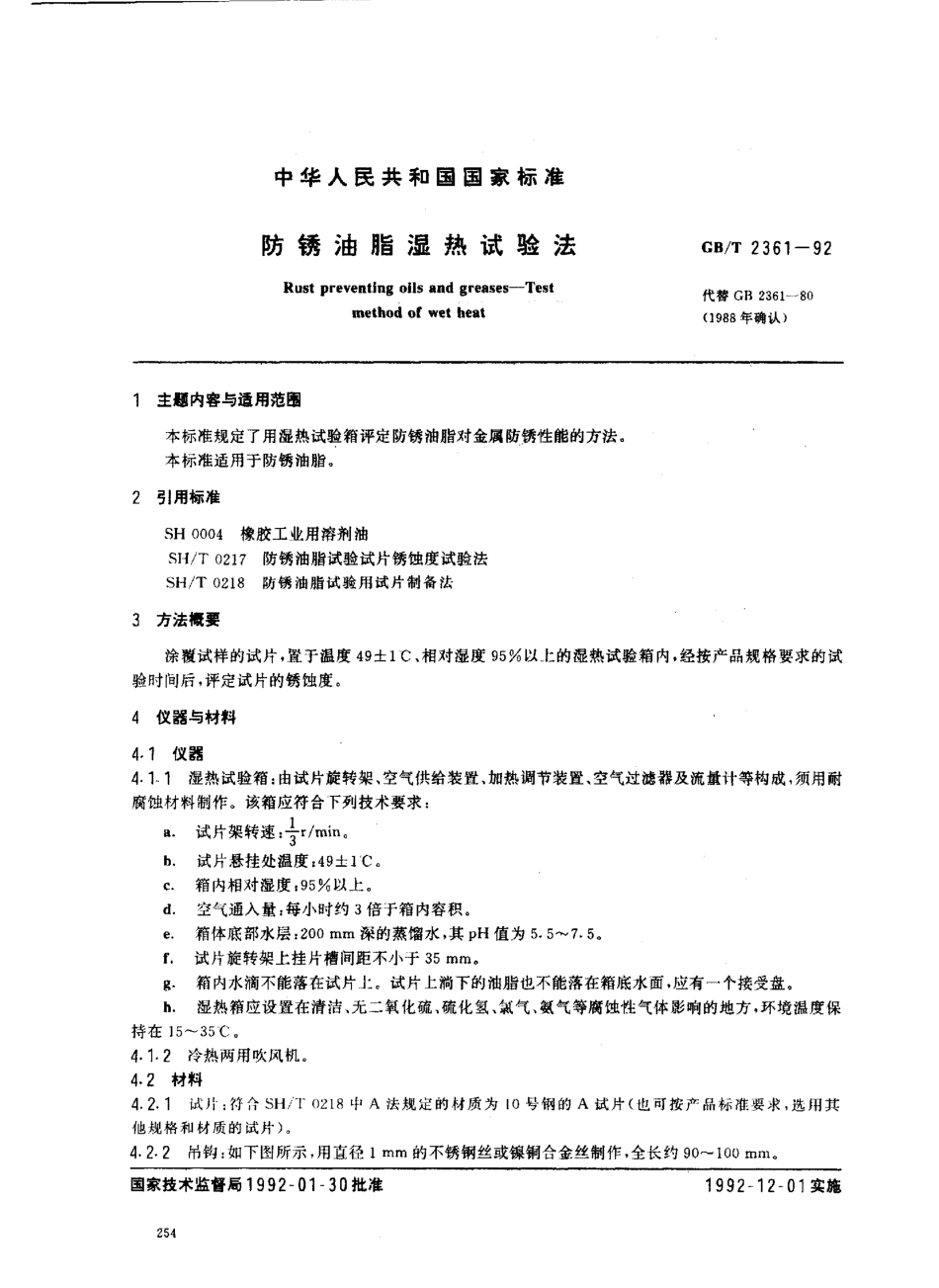

中华人民共和国国家标准防锈油脂湿热试验法cs/T2361一92Rustpreventingoilsandgreases-Testmethodofwetheat代替GB2361-80(1988年确认)1主胭内容与适用范围本标准规定了用湿热试验箱评定防锈油脂对金属防锈性能的方法。本标准适用于防锈油脂。2引用标准SH0004橡胶工业用溶剂油SH/T0217防锈油脂试验试片锈蚀度试验法SH/T0218防锈油脂试验用试片制备法3方法概要涂锁试样的试片，置于温度49士1C、相对湿度95%以_I二的湿热试验箱内.经按产品规格要求的试验时间后，评定试片的锈蚀度。4仪器与材料4，仪器4.1-1湿热试验箱:由试片旋转架、空气供给装置、加热调节装置、空气过滤器及流量计等构成，须用耐腐蚀材料制作。该箱应符合下列技术要求:a.b.g·h.试片架转速:合r/min.试片悬挂处温度:49士I'C.箱内相对湿度,95%以上。空气通入量:每小时约3倍于箱内容积。箱体底部水层:200mm深的蒸馏水，其pH值为5.5-7-5.试片旋转架上挂片槽间距不小于35mm,箱内水滴不能落在试片L。试片上淌下的油脂也不能落在箱底水面，应有一个接受盘。湿热箱应设置在清洁、无二氧化硫、硫化氢.氛气、氨气等腐蚀性气体影响的地方，环境温度保C.乙已L持在15-35C.4门.2冷热两用吹风机。4.2材料4.2.1试片:符合SH/T他规格和材质的试片)。4.2.2吊钩:如下图所示0218中A法规定的材质为10号钢的A试片(也可按产品标准要求，选用其，用直径1mm的不锈钢丝或镍铜合金丝制作，全长约90---100mm,国家技术监督局1992一01一30批准1992一12一01实施Ca/T236192凡办吊钩示意图I---吊钩;2一试片4.2.3不锈钢片:用1Crl8Ni9T;材料，按与钢片同样规格制作。4.2.4橡胶工业用溶剂油:符合SH0004要求。5准备工作5-1试片的制备:按SH/T0218中A法将三块试片打磨、清洗千净。52试片涂粗试样5-2门防锈油:将摇动均匀的500mL试样倒入烧杯中，除去试样表面气泡，并调整其温度在23士3-c-用吊钩把制备好的试片垂直浸入试样中Imin，接着以约100mm/min的速度，提起挂在架子上。5.2.2防锈脂:将试样加热使其熔融，取500ml试样置入烧杯中，用吊钩把制备好的试片垂直浸人熔融的试样中，待试片与试样温度相同后，调整温度使膜厚为38士5jum，接着以约100mm/min的速度提起，挂在架f-卜注:试样不同，涂橙温度也不一样，首先应改变试样温度.按SH/T0218测定膜厚，直至求得膜厚为38十5to:的涂覆温度5.2.3涂ESL试样的试片在相对湿度70%以下，温度23士3‘C，无阳光直射和通风小的干净场所沥干24h6试验步骤6.1启动湿热试验箱，达到试验条件后，...
