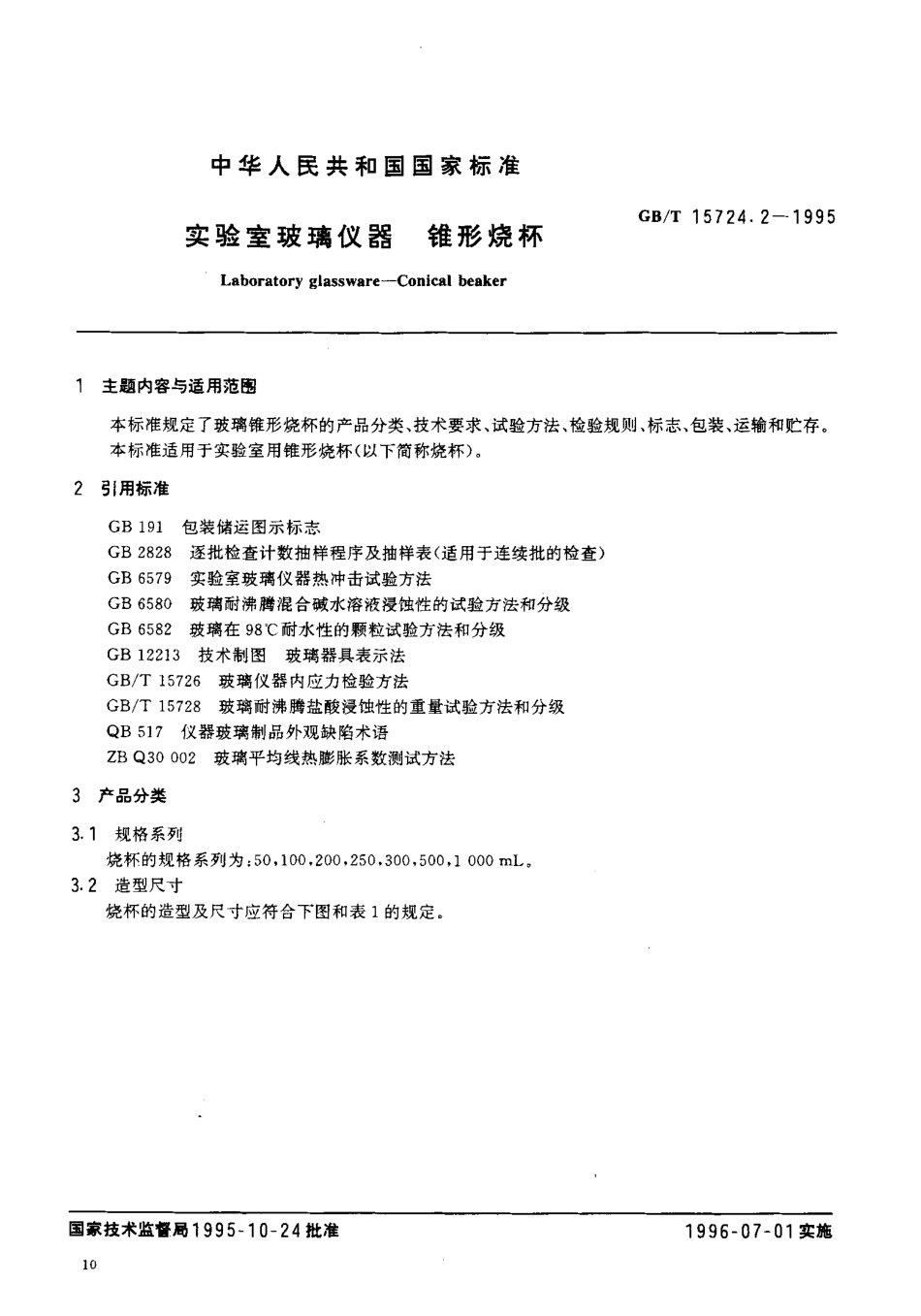

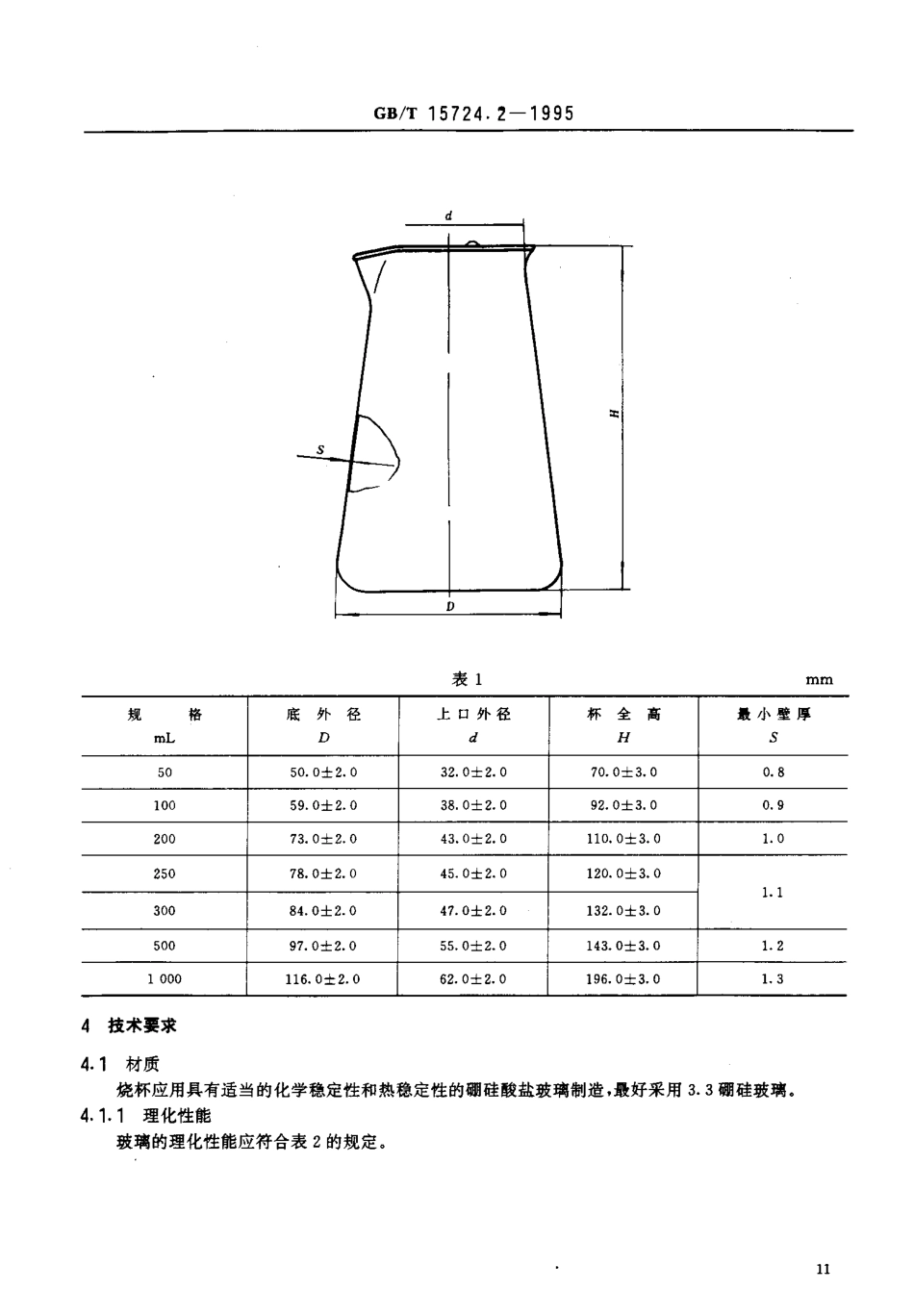

ics71.040.20N64眉g中华人民共和国国家标准GB/T15724.1^15724.2-1995实验室玻璃仪器烧杯Laboratoryglassware-Beaker1995门0一24发布1996一07一01实施国家技术监督局发布中华人民共和国国家标准实验室玻璃仪器锥形烧杯GB/T15724.2一1995Laboratoryglassware-Conicalbeaker1主题内容与适用范围本标准规定了玻璃锥形烧杯的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于实验室用锥形烧杯(以下简称烧杯)。2引用标准GB191包装储运图示标志GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB6579实验室玻璃仪器热冲击试验方法GB658。玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级GB6582玻璃在98℃耐水性的颗粒试验方法和分级GB12213技术制图玻璃器具表示法GB/T15726玻璃仪器内应力检验方法GB/T15728玻璃耐沸腾盐酸浸蚀性的重量试验方法和分级QB517ZBQ30仪器玻璃制品外观缺陷术语002玻璃平均线热膨胀系数测试方法产品分类规格系列烧杯的规格系列为:50,100,200,250,300,500,1000mL造型尺寸烧杯的造型及尺寸应符合下图和表1的规定。国家技术监督局1995-10一24批准1996一07一01实施Gs/T15724.2一1995表1】nn】规格mL底外径D上口外径d杯全高H最小壁厚S5050.0士2.032.0士2.070.0士3.00.810059.0士2.038.0士2.092.0士3.00.920073.0士2.043.0士2.0110.0士3.01.025078.0士2.045.0士2.0120.0士3.01.130084.0士2.047.0士2.0132.0士3.050097.0士2.055.0士2.0143.0士3.01.21000116.0土2.062.0士2.0196.0士3.01.34技术要求4.1材质烧杯应用具有适当的化学稳定性和热稳定性的硼硅酸盐玻璃制造，最好采用3.3硼硅玻璃.4.1.1理化性能玻璐的钾化件能应符合轰2的钡宁11GB/T15724.2一1995表2理化性能指标在20-300C范围内玻璃的线膨胀系数a<5.6X10-0K-'耐水性能1级耐酸性能1级耐碱性能A:级注:买方需要特殊规格及壁厚烧杯的耐热冲击值时，可以按GB6579进行试验。4.1.2玻璃色泽制造烧杯的玻璃应无色透明，允许带有玻璃本身的浅黄绿色。4.2内应力双折射的光程差数值不应超过180nm/cm,4.3外观要求4.3.1底烧杯放在平台上不应旋转或摇晃。4.3.2容量当加入标称容量的水往外倾倒时，水应形成一束细流从嘴中流出，烧杯外壁应无水滴。注满水的烧杯，放在平台上继续注水时，水应从嘴中流出来，而不是从其他部位流出来。4.3.3气泡薄皮气泡、破气泡不允许存在。径长<0.5mm能目测的气泡在10mmx10mm面积内不多于3个。妻。.5mm的气泡不得超过表3的规定...
