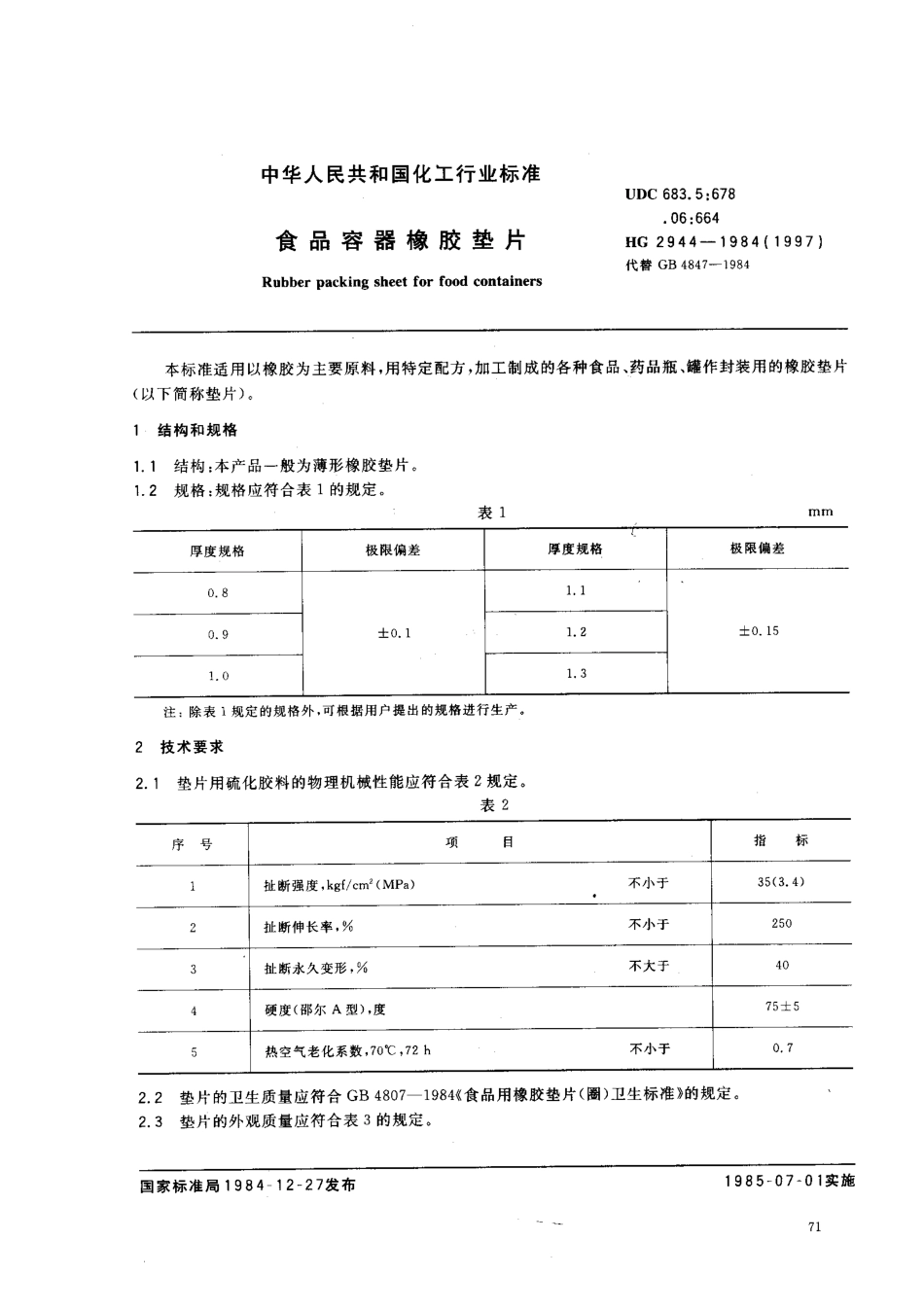

中华人民共和国化工行业标准食品容器橡胶垫片UDC683.5:678。06:664HG2944一1984(1997)代替GB4847-1984Rubberpackingsheetforfoodcontainers本标准适用以橡胶为主要原料，用特定配方，加工制成的各种食品、药品瓶、罐作封装用的橡胶垫片(以下简称垫片)。结构和规格1.1结构:本产品一般为薄形橡胶垫片1.2规格:规格应符合表1的规定。表1厚度规格极限偏差厚度规格极限偏差0.8士0.11.1士0.151.20.91.31.0注:除表1规定的规格外，可根据用户提出的规格进行生产。技术要求垫片用硫化胶料的物理机械性能应符合表2规定。表2序号项目指标1扯断强度，kgf/cm'(MPa)不小于35(3.4)2扯断伸长率，%不小于2503扯断永久变形，%不大于404硬度(邵尔A型)，度75士5匕热空气老化系数,700C,72h不小于0.72.22.3垫片的卫生质量应符合GB4807-1984((食品用橡胶垫片(圈)卫生标准》的规定。垫片的外观质量应符合表3的规定。国家标准局1984-12-27发布1985一07一01实施HG2944一1984(1997)表3序号缺陷名称合格品要求1穿孔或气泡聚集整块薄形垫片上，不允许有直径lOmm以上的穿孔或气泡聚集2海绵状和杂质不允许存在3严重络纹和水斑不允许存在4裂口不允许存在5单个产品椭圆度直径相差不大于0.5mm6发粘或粘附不允许粘附在一起7单个产品气泡工作部位不允许有气泡;非工作部位允许有气泡，但不得超过单个产品单面面积的5%3试验方法3.1外观质量用目视法检查;成品的长度用精度为。.02mm的量具测量;厚度用百分厚度计测量。3.2垫片用胶料的物理机械性能试验3.2.1每批垫片用胶料物理机械性能试验的试样制备按GB527-1983《硫化橡胶物理试验方法的一般要求》规定进行。3.2.2扯断强度、扯断伸长率、扯断永久变形试验按GB528-1982《硫化橡胶拉伸性能的测定》进行3.2.3硬度试验按GB531-1983《橡胶邵尔A型硬度试验方法》进行。3.2.4热空气老化试验按GB3512-1983《橡胶热空气老化试验方法》进行。按下式计算老化系数K:_81.￡2S.￡1凡或或式中:8}—试样老化前的扯断强度，kgf/cm`S:一一试样老化后的扯断强度，kgf/cm'E}—试样老化前的扯断伸长率，%;。—试样老化后的扯断伸长率，%。MPa入IFa3.3卫生项目试验方法按GB4807-1984进行。4检验规则4.1生产厂应指定专职人员按本标准规定和按国家标准有关规定进行检查。生产厂应保证出厂的产品符合本标准各项要求。合格的产品应附有产品质量合格证。4.2垫片以不多于10天产量为一批，按本标准4.2.1和4.2.2款规定进行检查。4.2.1垫片用的硫化胶料物理机械性能检查，按...
