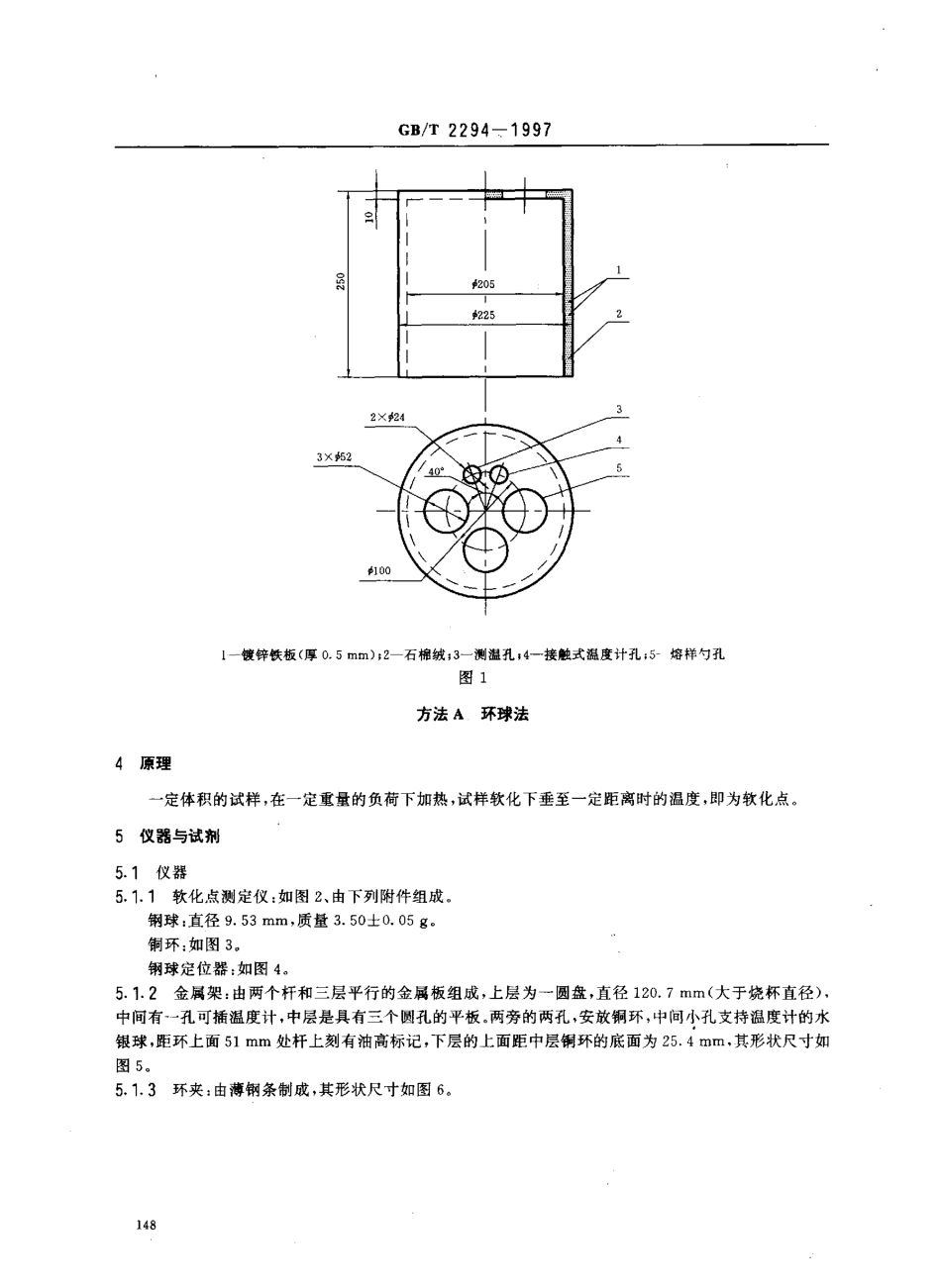

GB/T2294一1997前言本标准在GB8728-884焦化产品软化点测定方法》,GB2294-804煤沥青软化点测定方法》的基础上，综合了二个标准的共同处，合并成本标准。本标准扩大了适用范围、统一了采样、制样的方法，并把熔样方法纳人采制样品的条文中。取消了GB2294-80中的注。操作步骤用表格的形式进行了规定等。本标准从生效之日起，同时代替GB2294-80,GB8728-88二个标准。本标准由冶金工业部提出。本标准由冶金工业部信息标准研究院归口。本标准起草单位:包头钢铁公司、冶金工业部信息标准研究院。本标准主要起草人:闰国强、赵彦、徐艳华、孙伟。GB2294于80年首次发布、GB8728于88年首次发布。中华人民共和国国家标准焦化固体类产品软化点GB/T2294一1997测定方法代替GB2294-80GB8728--88Solidproductsofcoalcarbonization-Determinationofsofteningpoint1范围本标准规定了焦化固体类产品煤沥青、固体古马隆一布树脂软化点测定的原理、仪器、试验步骤、试验结果和精密度。本标准适用于焦化固体类产品煤沥青、固体古马隆-苟树脂软化点的测定2引用标准下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文在标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2000-80焦化产品固体类取样方法GB2291-80煤沥青试验室试样的制备方法3试样的采取和制备3.1试样的采取按GB2000的规定进行。3-2试样的制备按GB2291的规定进行。3.3熔样3.3.1仪器3.3.1.1空气浴:用白铁皮制成，直径180mm,高110mm，上面开有直径52mm孔1-3个和直径24mm孔2个。见图1,3.3.1.2熔样勺:容积50mLo3.3.1.3加热器:可调电炉。3.3.1.4玻璃温度计:。一250'C，分格值1'Co3.3.1.5温度控制仪:20-300'C，其探头插人空气浴中的深度，应与熔样与底部齐平。3.3-2取小于3mm干燥试样约10g置于熔样勺中，使试样溶化，不时搅拌，赶走试样中的空气泡。熔样温度按6.7规定进行。国家技术监，局1997一03一17批准1997一09一01实施GB/T2294一1997斗一$205$2252只$241一钗锌铁板(厚。.5mm);2一石棉绒;3-测温孔，4一接触式温度计孔;5熔样勺孔图1方法A环球法4厦理一定体积的试样，在一定重量的负荷下加热，试样软化下垂至一定距离时的温度，即为软化点。5仪器与试荆5.1仪器5门.，软化点测定仪:如图2、由下列附件组成。钢球:直径9.53mm，质量3.50土0.05go铜环:如图3。钢球定位器:如图4e5.1.2金属架:由两个杆和三层平行的金属板组成，上层为一圆盘，直径120.7m...
