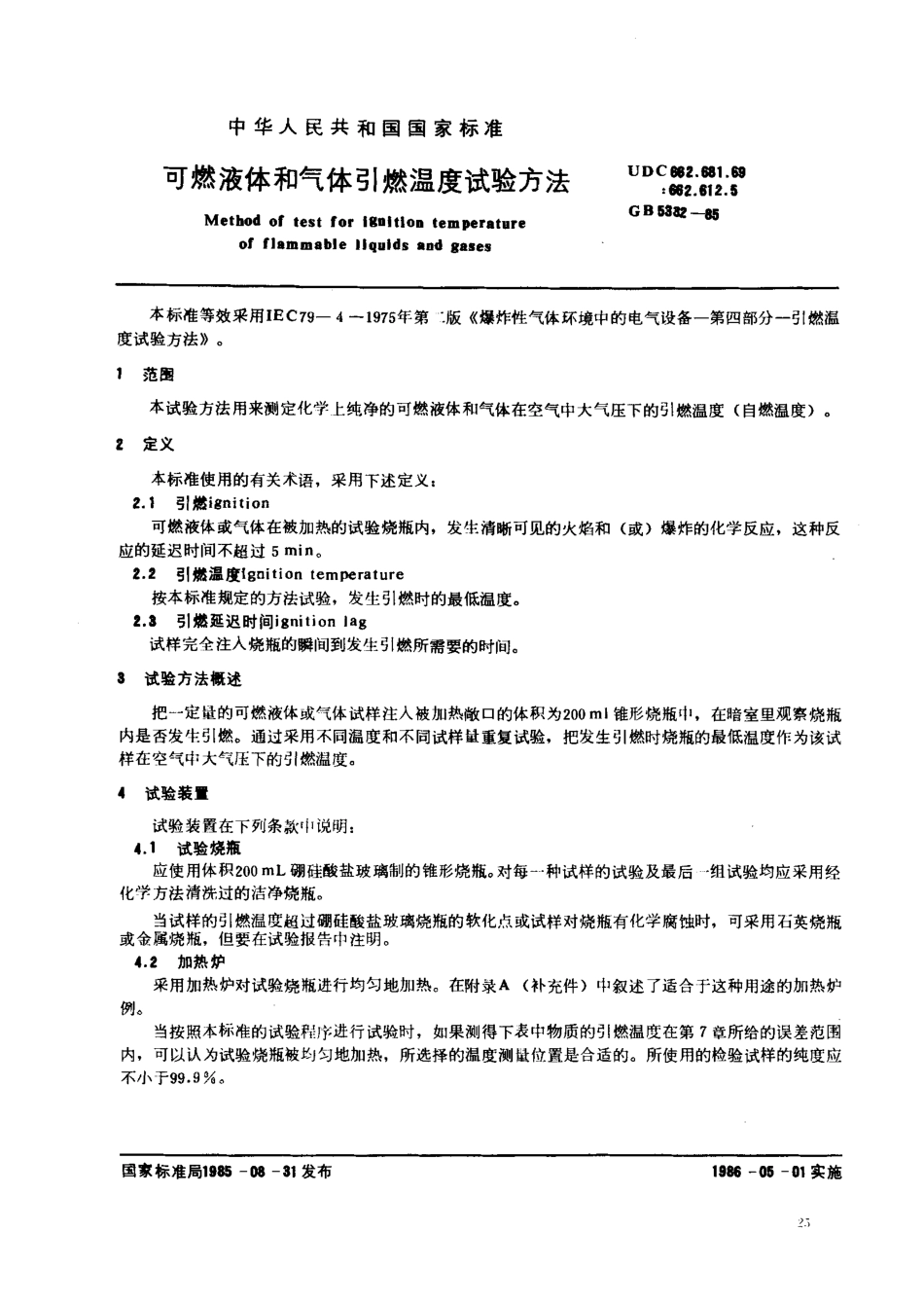

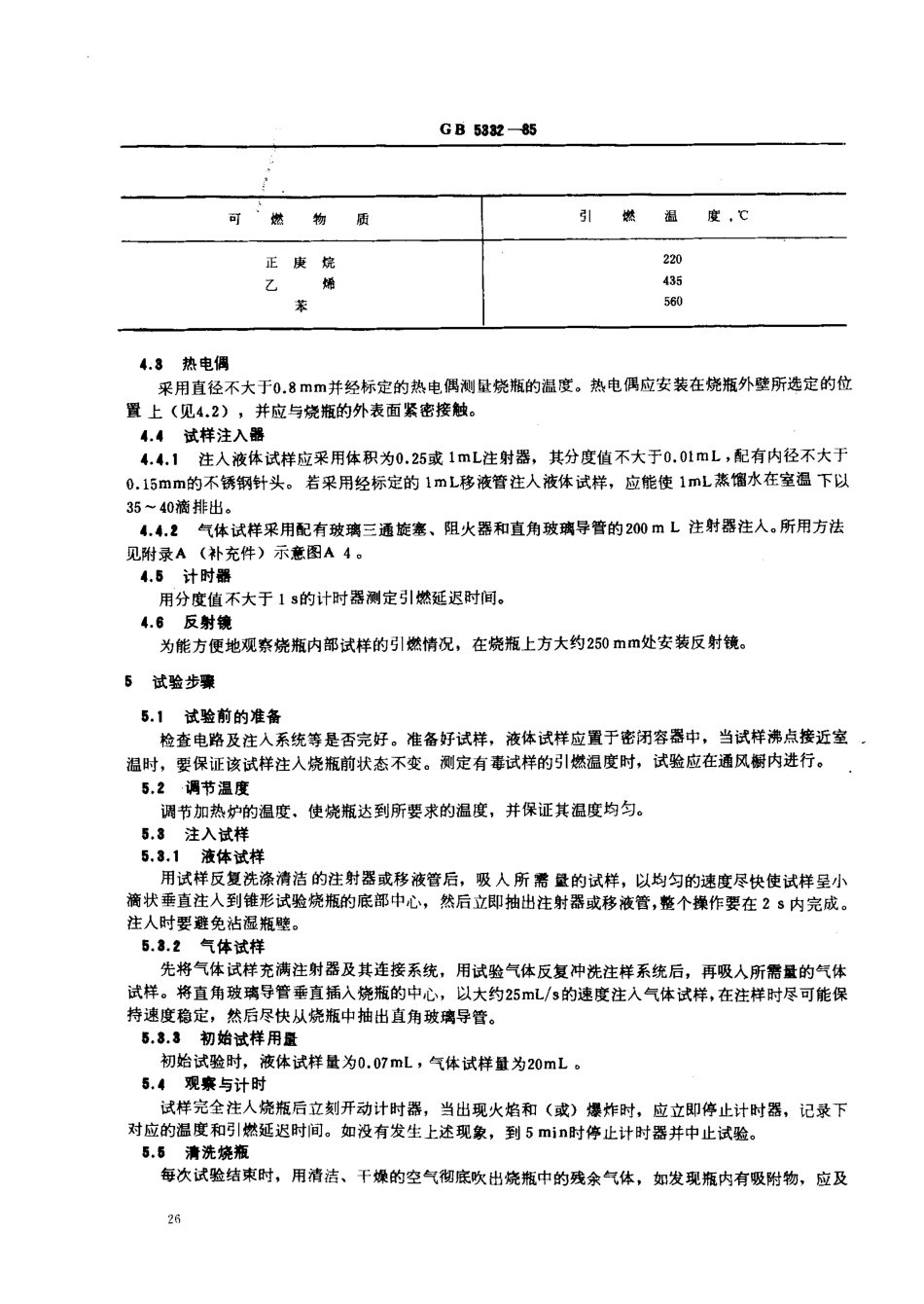

中华人民共和国国家标准可燃液体和气体引燃温度试验方法MethodoftestforignitiontemperatureUDC肺2.皿1.曲:即2二12.5GB曰趁一」比offlammableliquidsandgases本标准等效采用IEC79-4-1975年第几版《爆炸性气体环境中的电气设备一第四部分一引燃温度试验方法》。，范围本试验方法用来测定化学上纯净的可燃液体和气体在空气中大气压下的引燃温度(自燃温度)。之定义本标准使用的有关术语，采用下述定义:2.1引滋ignition可燃液体或气体在被加热的试验烧瓶内，发生清晰可见的火焰和(或)爆炸的化学反应，这种反应的延迟时间不超过5minx2.2引姗温度ignitiontemperature按本标准规定的方法试验，发生引燃时的最低温度。2.8引然延迟时间ignitionlag试样完全注人烧瓶的瞬间到发生引燃所需要的时间。3试验方法概述把一定量的可燃液体或气体试样注人被加热敞口的体积为200mI锥形烧瓶中，在暗室里观察烧瓶内是否发生引燃。通过采用不同温度和不同试样la重复试验，把发生引燃时烧瓶的最低温度作为该试样在空气中大气压下的引燃温度。4试验装it试验装置在下列条款「}、说明:4.1试验烧瓶应使用体积200ml,硼硅酸盐玻璃制的锥形烧瓶。对每一种试样的试验及最后组试验均应采用经化学方法清洗过的洁净烧瓶。当试样的引燃温度超过硼硅酸盐玻璃烧瓶的软化点或试样对烧瓶有化学腐蚀时，可采用石英烧瓶或金属烧瓶，但要在试验报告中注明。4.2加热炉采用加热炉对试验烧瓶进行均匀地加热。在附录A(补充件)中叙述了适合于这种用途的加热炉例。当按照本标准的试验程序进行试R时，如果测得下表中物质的引燃温度在第7章所给的误差范围内，可以认为试验烧瓶被均匀地加热，所选择的温度测量位置是合适的。所使用的检验试样的纯度应不小于99.9%e国家标准局1995一08一3发布19肠一05一01实施GB5882-85引燃温度.℃烷烯庚正乙4355604.8热电1阅采用直径不大于0.8mm并经标定的热电偶测量烧瓶的温度。热电偶应安装在烧瓶外壁所选定的位置上(见4.2)，并应与烧瓶的外表面紧密接触。4.4试样注入器4.4.1注人液体试样应采用体积为0.25或1mL注射器，其分度值不大于。.O1mL，配有内径不大于0.15mm的不锈钢针头。若采用经标定的1mL移液管注人液休试样，应能使1mL蒸馏水在室温下以35-40滴排出。4.4.2气体试样采用配有玻璃三通旋塞、阻火器和直角玻璃导管的200mL注射器注人。所用方法见附录A(补充件)示意图A4。4.5计时器用分度值不大于is的计时器测定引燃延迟时间。4二反射镜为能方便地观察烧瓶内部试样...
