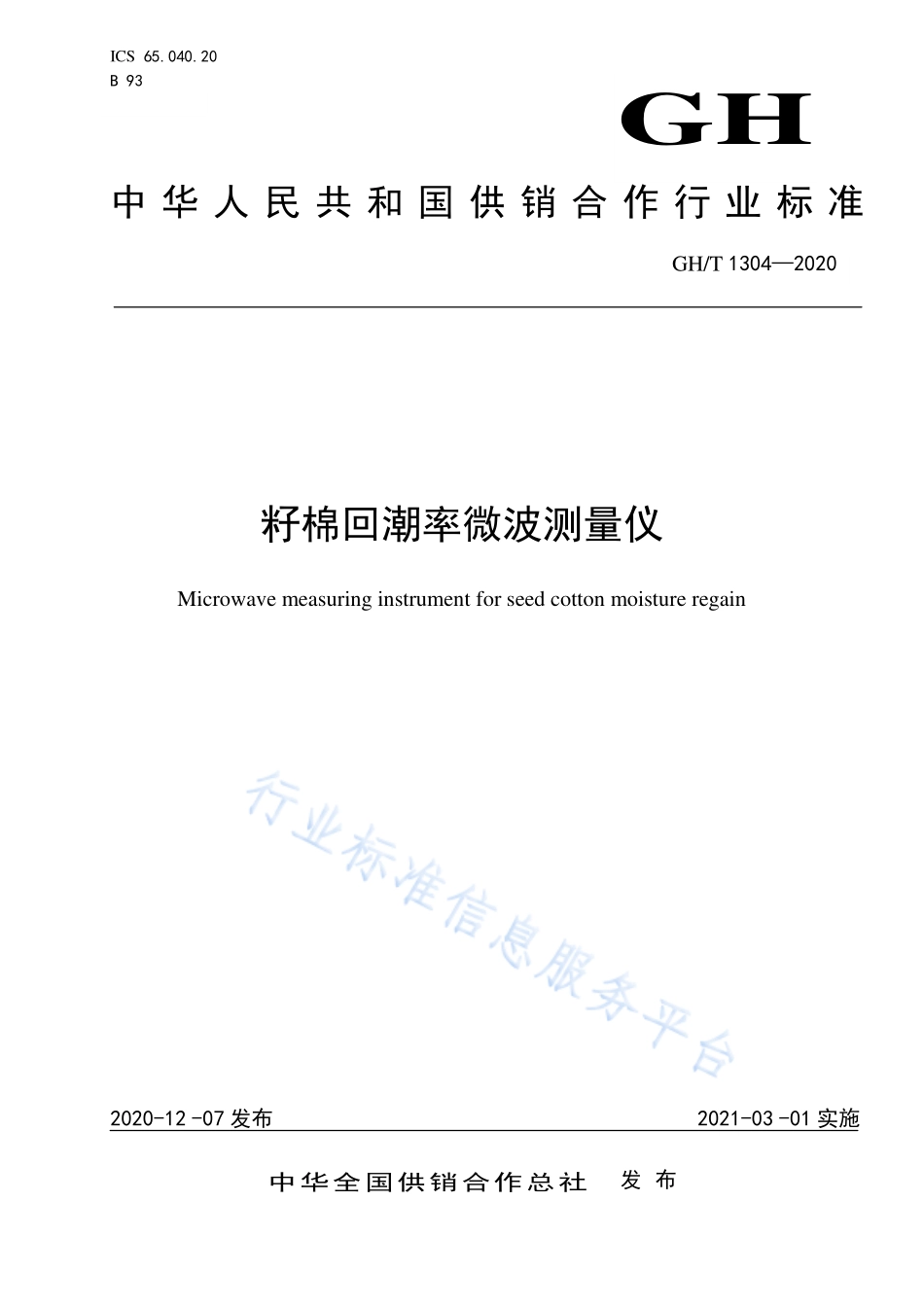

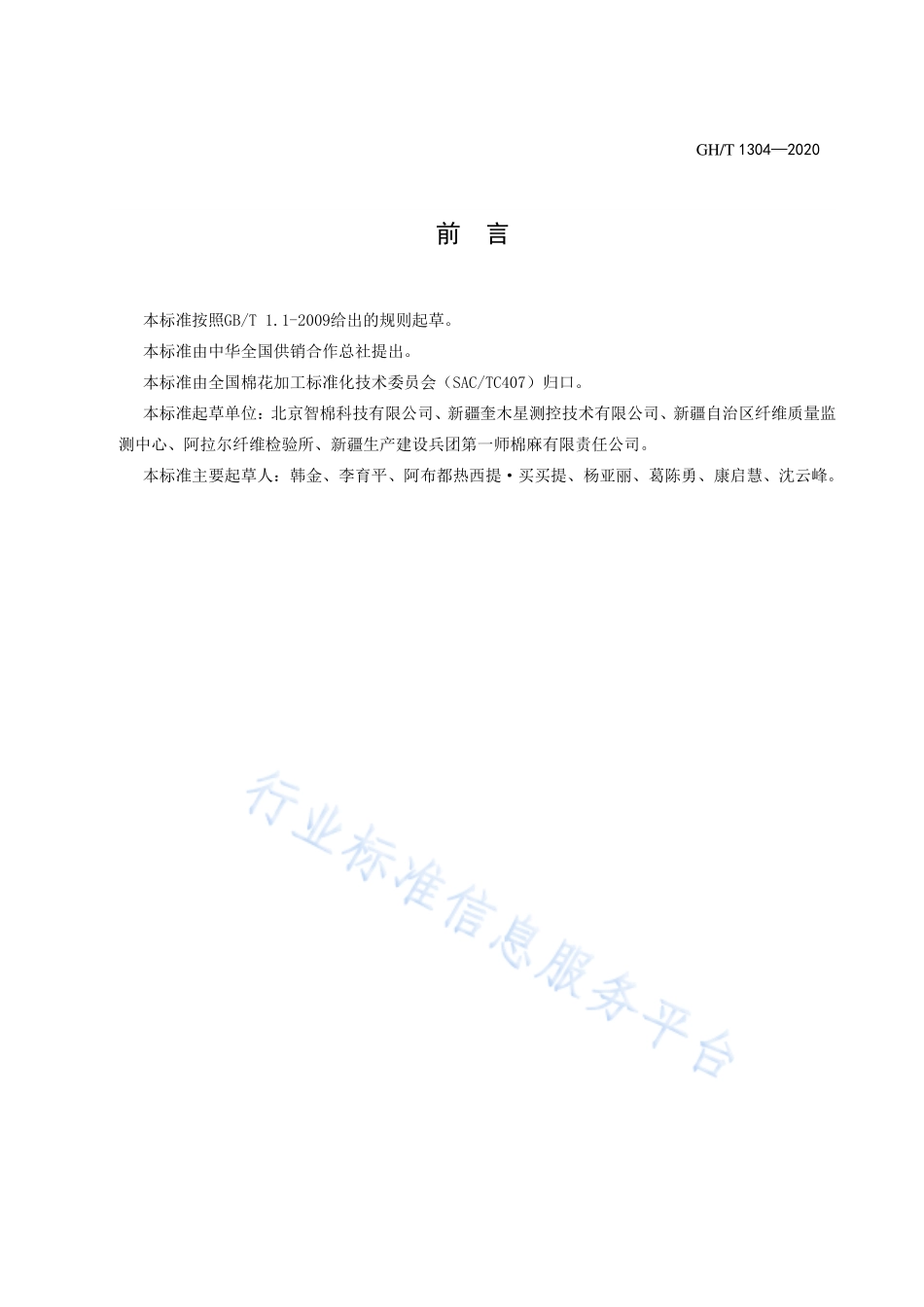

ICS65.040.20B93GH中华人民共和国供销合作行业标准GH/T1304—2020籽棉回潮率微波测量仪Microwavemeasuringinstrumentforseedcottonmoistureregain2020-12-07发布2021-03-01实施中华全国供销合作总社发布GH/T1304—2020前言本标准按照GB/T1.1-2009给出的规则起草。本标准由中华全国供销合作总社提出。本标准由全国棉花加工标准化技术委员会(SAC/TC407)归口。本标准起草单位:北京智棉科技有限公司、新疆奎木星测控技术有限公司、新疆自治区纤维质量监测中心、阿拉尔纤维检验所、新疆生产建设兵团第一师棉麻有限责任公司。本标准主要起草人:韩金、李育平、阿布都热西提·买买提、杨亚丽、葛陈勇、康启慧、沈云峰。GH/T1304—2020籽棉回潮率微波测量仪1范围本标准规定了籽棉回潮率微波测量仪的产品型号、技术要求、试验方法、检验规则以及标志、包装要求。本标准适用于采用微波法测定籽棉回潮率的仪器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件,仅注日期的版本适用于本文件;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB191包装储运图示标志GB1103.1棉花第1部分:锯齿加工细绒棉GB1103.2棉花第2部分:皮辊加工细绒棉GB/T6102.1原棉回潮率试验方法烘箱法3仪器组成与测量原理3.1仪器组成籽棉回潮率微波测量仪由微波测试单元、称量单元、温度采集单元、数据运算单元、显示或打印单元、信息传输单元等组成。3.2测量原理微波测试单元发射天线发出特定频率的微波,透过一定密度的籽棉测试棉样被接收天线接收。数据运算单元分析接收微波信号的幅值和相位,并进行温度修正,计算得出籽棉回潮率。4产品型号MJAZHW–XXX改进序号(A、B、C、D等)主参数(频率)示例:微波频率为10GHz、改进序号为A的籽棉回潮率微波测量仪,其标记为:MJAZHW-10A。类别代号:检验设备产品代号:棉花机械特征代号:微波组别代号:籽棉回潮GH/T1304—20205技术要求5.1整机性能5.1.1测量样品:按照GB1103.1和GB1103.2籽棉取样方法进行取样,测量样品重量应为5.0kg±1.0kg。5.1.2示重误差:取样框应满足放样要求,仪器中显示重量和称量重量误差不超过±0.1kg。5.1.3测量效率:从开始检测到测量结果显示的时间不大于60s。5.1.4环境适应性:应能在温度-20℃~+40℃,相对湿度不大于90%的环境下安全可靠运行。5.1.5测量范围及允差:测量范围为回潮率5.0%~35.0%的籽棉,测量允差为±1.5%。5.1.6测量结果重复性:同...
