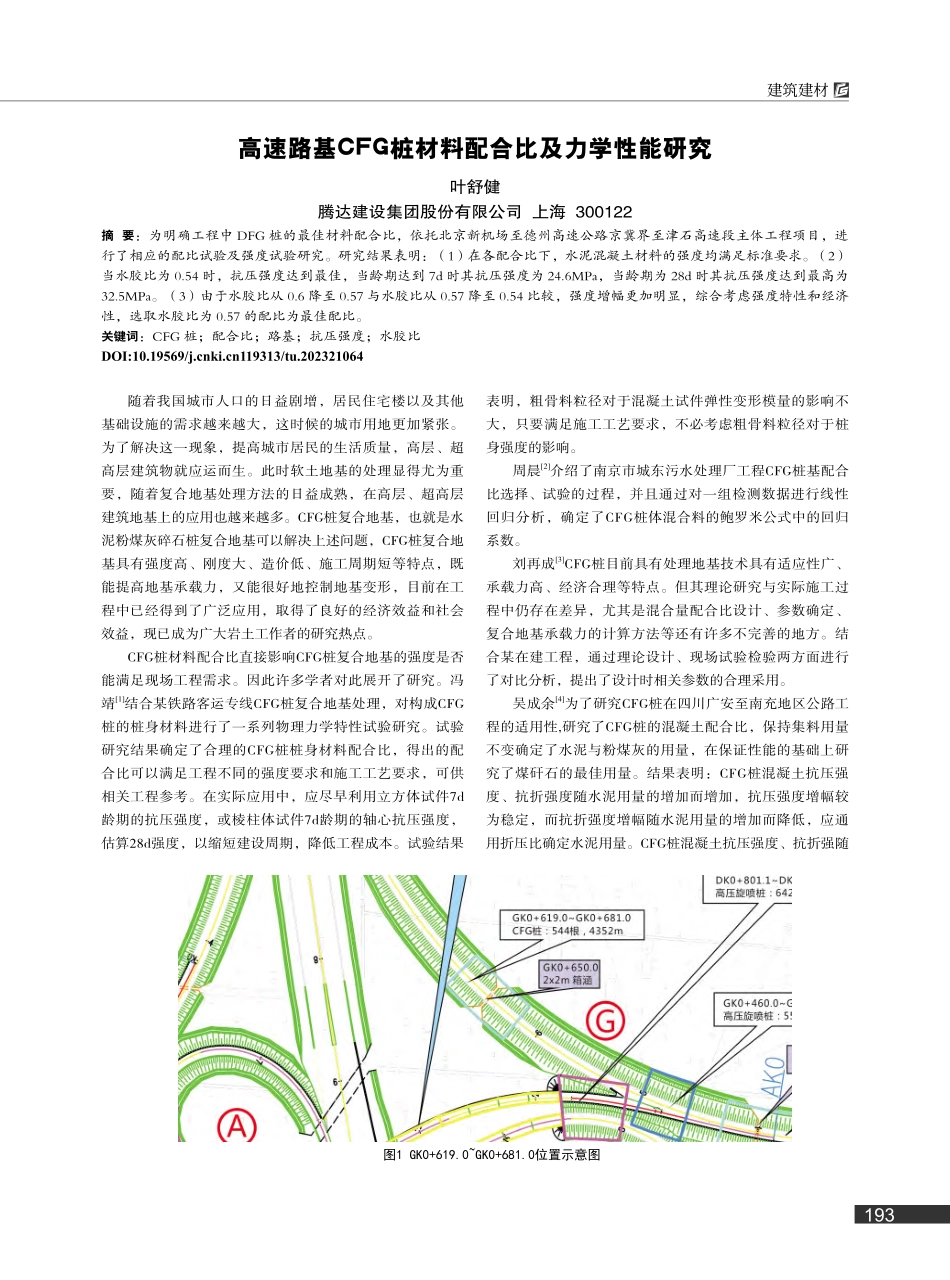

193建筑建材随着我国城市人口的日益剧增，居民住宅楼以及其他基础设施的需求越来越大，这时候的城市用地更加紧张。为了解决这一现象，提高城市居民的生活质量，高层、超高层建筑物就应运而生。此时软土地基的处理显得尤为重要，随着复合地基处理方法的日益成熟，在高层、超高层建筑地基上的应用也越来越多。CFG桩复合地基，也就是水泥粉煤灰碎石桩复合地基可以解决上述问题，CFG桩复合地基具有强度高、刚度大、造价低、施工周期短等特点，既能提高地基承载力，又能很好地控制地基变形，目前在工程中已经得到了广泛应用，取得了良好的经济效益和社会效益，现已成为广大岩土工作者的研究热点。CFG桩材料配合比直接影响CFG桩复合地基的强度是否能满足现场工程需求。因此许多学者对此展开了研究。冯靖[1]结合某铁路客运专线CFG桩复合地基处理，对构成CFG桩的桩身材料进行了一系列物理力学特性试验研究。试验研究结果确定了合理的CFG桩桩身材料配合比，得出的配合比可以满足工程不同的强度要求和施工工艺要求，可供相关工程参考。在实际应用中，应尽早利用立方体试件7d龄期的抗压强度，或棱柱体试件7d龄期的轴心抗压强度，估算28d强度，以缩短建设周期，降低工程成本。试验结果高速路基CFG桩材料配合比及力学性能研究叶舒健腾达建设集团股份有限公司上海300122摘要：为明确工程中DFG桩的最佳材料配合比，依托北京新机场至德州高速公路京冀界至津石高速段主体工程项目，进行了相应的配比试验及强度试验研究。研究结果表明：（1）在各配合比下，水泥混凝土材料的强度均满足标准要求。（2）当水胶比为0.54时，抗压强度达到最佳，当龄期达到7d时其抗压强度为24.6MPa，当龄期为28d时其抗压强度达到最高为32.5MPa。（3）由于水胶比从0.6降至0.57与水胶比从0.57降至0.54比较，强度增幅更加明显，综合考虑强度特性和经济性，选取水胶比为0.57的配比为最佳配比。关键词：CFG桩；配合比；路基；抗压强度；水胶比DOI:10.19569/j.cnki.cn119313/tu.202321064表明，粗骨料粒径对于混凝土试件弹性变形模量的影响不大，只要满足施工工艺要求，不必考虑粗骨料粒径对于桩身强度的影响。周晨[2]介绍了南京市城东污水处理厂工程CFG桩基配合比选择、试验的过程，并且通过对一组检测数据进行线性回归分析，确定了CFG桩体混合料的鲍罗米公式中的回归系数。刘再成[3]CFG桩目前具有处理地基技术具有适应性广、承载力高、经济合理等特点。但其理论研究与实际施工过程中仍存在差异...
