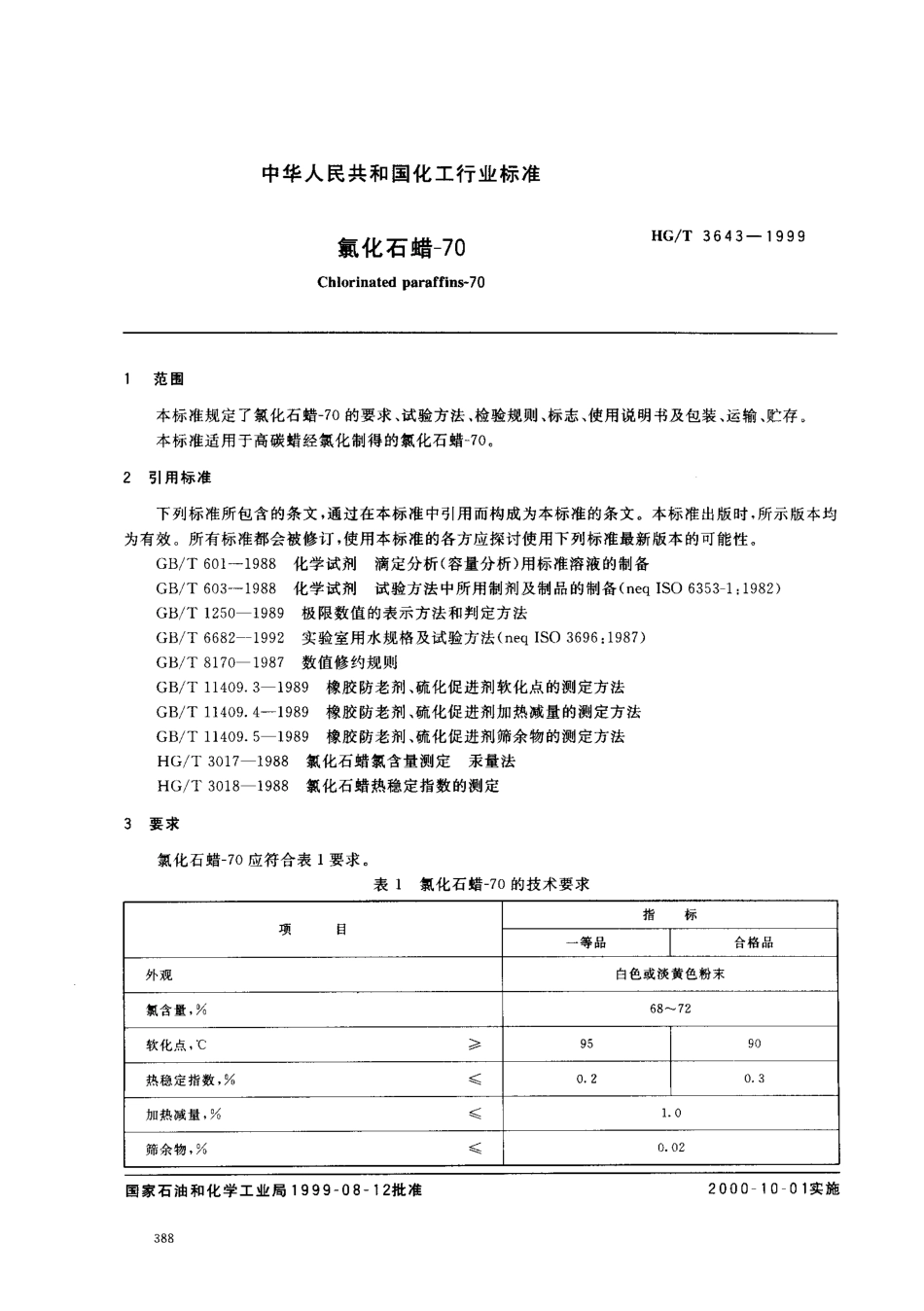

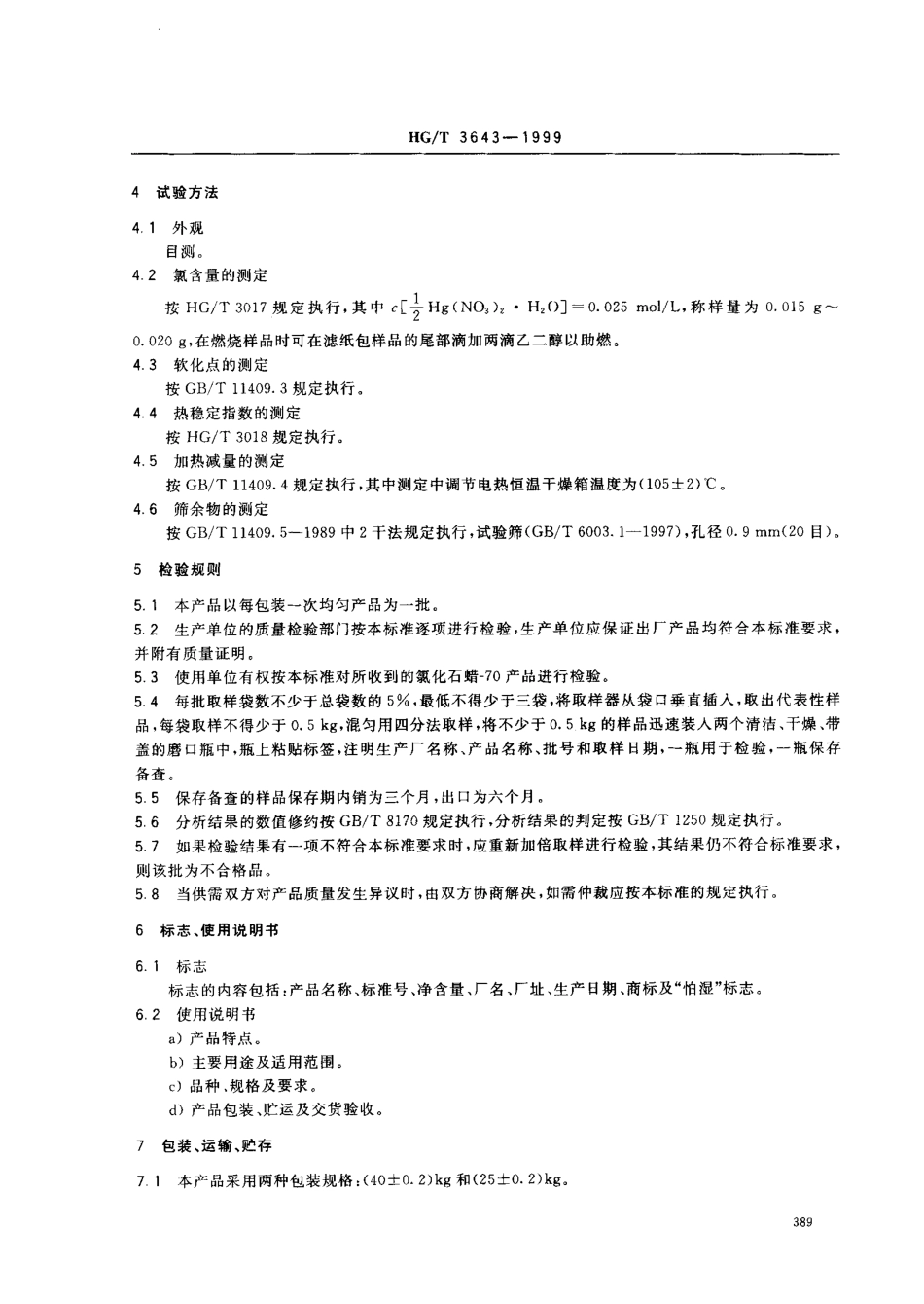

备案号:4061一1999HG/T3643一1999前言国内氯化石蜡70生产厂有很多家，并有部分产品出口创汇。由于各生产厂的企业标准在检验方法、项目设置和指标值上各不相同，不能满足用户的需求，为适应市场发展需要，提高产品在国际市场上的竞争力，特制定本行业标准。本标准在项目设置上没有设色度和密度，增设了筛余物和加热减量本标准由中华人民共和国原化学工业部技术监督司提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会归口。本标准起草单位:沈阳化工股份有限公司、山西省化工研究所。本标准主要起草人:刘晓是、范秀莉、周艳玲、赵爱晖、陈兴艳。中华人民共和国化工行业标准氯化石蜡一70HG/T3643一1999Chlorinatedparaffins-70范围本标准规定了氯化石蜡一70的要求、试验方法、检验规则、标志、使用说明书及包装、运输、贮存。本标准适用于高碳蜡经氯化制得的氯化石蜡一70,2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T601-1988化学试剂滴定分析(容量分析)用标准溶液的制备GB/T603--1988化学试剂试验方法中所用制剂及制品的制备(neqISO6353-1:1982)GB/T1250-1989极限数值的表示方法和判定方法GB/T6682--1992实验室用水规格及试验方法(neqISO3696:1987)GB/T8170-1987数值修约规则GB/T11409.3-1989橡胶防老剂、硫化促进剂软化点的测定方法GB/T11409.4-1989橡胶防老剂、硫化促进剂加热减量的测定方法GB/T11409.5-1989橡胶防老剂、硫化促进剂筛余物的测定方法HG/T3017-1988氯化石蜡氯含量测定汞量法HG/T3018-1988氯化石蜡热稳定指数的测定3要求氯化石蜡一70应符合表1要求。表1氯化石蜡一70的技术要求项目指标一等品合格品外观白色或淡黄色粉末抓含量，%68-72软化点，℃)95g0热稳定指数，写(0.20.3加热减量，%(1.0筛余物，%(0.02国家石油和化学工业局1999-08-12批准2000一10-01实施HG/T3643一19994试验方法4.1外观目M04.2氯含量的测定按HG/T3017规定执行·其中·:合Hg(NO,)z"Hz0〕一。.025mol/L，称样量为。.015g-0.020g，在燃烧样品时可在滤纸包样品的尾部滴加两滴乙二醇以助燃。4.3软化点的测定按GB/T11409.3规定执行。4.4热稳定指数的测定按HG/T3018规定执行。4.5加热减量的测定按GB/T11409.4规定执行，其中测定中调节电热恒温干燥箱温度为(105土2)0Co4.6筛余物的测定按GB/T11409.5-198...
