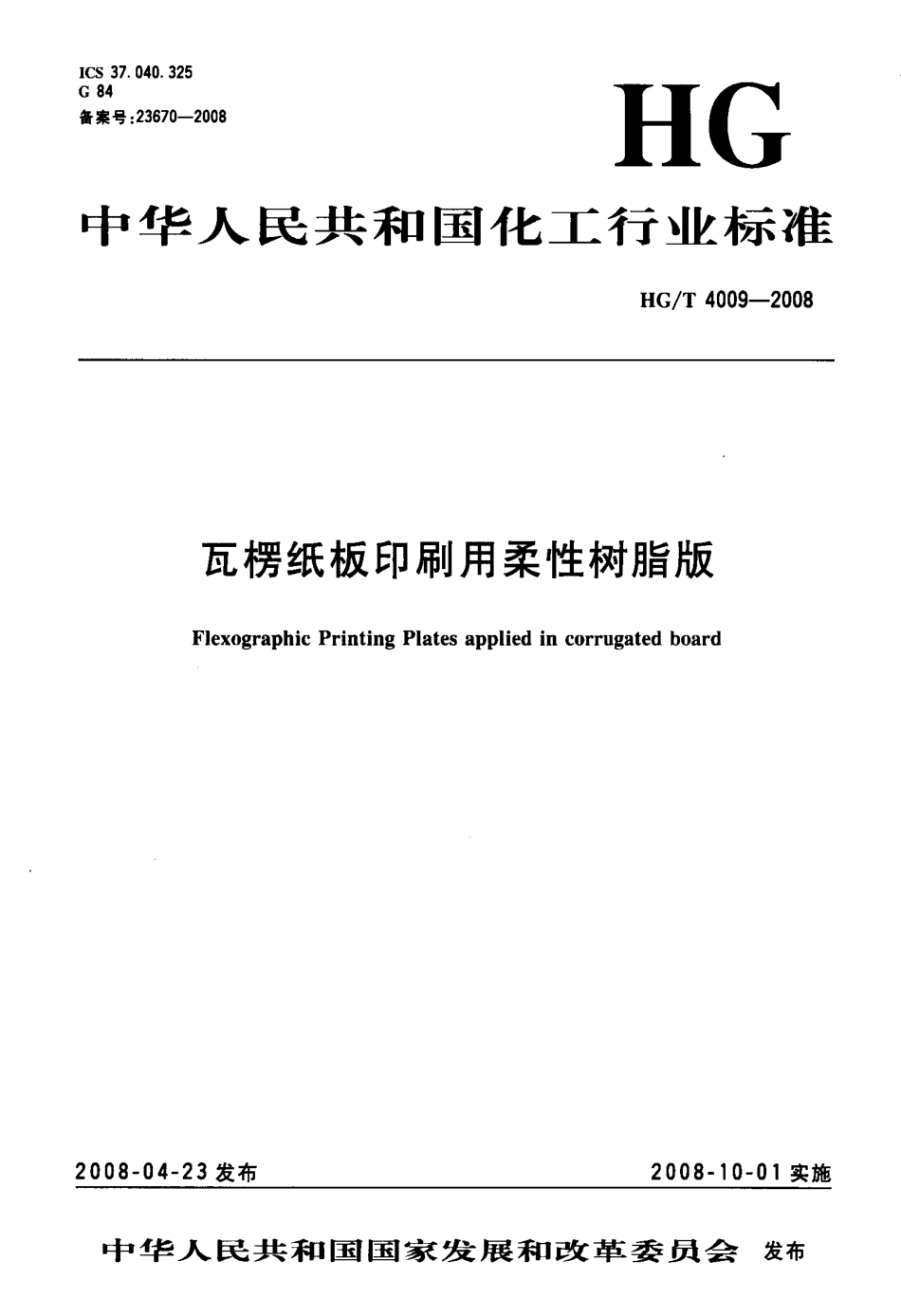

ICS37．040．325G84备案号：23670--2008HG中华人民共和国化工行业标准HG／T4009--2008瓦楞纸板印刷用柔性树脂版FlexographicPrintingPlatesappliedincorrugatedboard2008—04—23发布2008-10—01实施中华人民共和国国家发展和改革委员会发布前言本标准参照采用美国杜邦公司实物质量标准。本标准由中国石油和化学工业协会提出。本标准由全国感光材料标准化技术委员会(SAC／TCl02)归口。本标准起草单位：乐凯集团第二胶片厂。本标准主要起草人．召B国安、高英新、潘展、李志勇、黄黎明。HG／T4009--20081范围瓦楞纸板印刷用柔性树脂版HG／T4009—200e本标准规定了瓦楞纸板印刷用柔性树脂版的要求、试验方法、检验规则、包装及标志、贮存和运输。本标准适用于以PET为支持体、以感光树脂为主体的瓦楞纸板印刷用3．94mm柔性感光树脂版I适用于B型、c型、BC型及低于150g／m2的A型瓦楞纸板的印刷(鼓励采用新技术印刷其他瓦楞纸板)；适用于曝光、显影、烘干、后处理的加工工艺。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。Gg／T191包装储运图示标志GB／T1681硫化橡胶回弹性的测定GB／T2410透明塑料透光率和雾度试验方法GB／T6388运输包装收发货标志GB／T6544瓦楞纸板HG／T2172—2003红激光影像记录片ASTMD2240橡胶硬度测试方法3翼求3．1尺寸规格3．1．1根据用户的需求裁切多种规格。3．1．2同张版材宽度、长度的裁切精度(极限偏差)均为士2miTl，两条对角线的长度差为44mm。3．1．3根据用户特殊的需要，亦可裁切更高精度要求的尺寸。3．1．4推荐版材厚度为3．94iTtTIl。3．1．5版材厚度极限偏差为士0．02mm。3．2产品性能产品性能应符合表1规定的指标。HG／T4009--2008表1项目指标硬度(邵尔A)32～45回弹性／％55～70雾度／％≤13．00同点网线还原／(1ine／in)85(5％～90％的网点齐全)成像性能最小独立线还原／ram≤0．35最小独立点直径还原／mm≤0．5曝光宽容度／rain≥6油墨吸收率／％≤3．0水基或醇基油墨着墨性能合格3．3裹观质量版面平整。无突起、凹陷、气泡、脏点以及明显的擦伤等弊病。3．4保证期产品自生产之日起，在本标准规定的条件下贮存和运输，保证期为12个月。4试验方法4．1试验环境安全照明t黄色安全...
