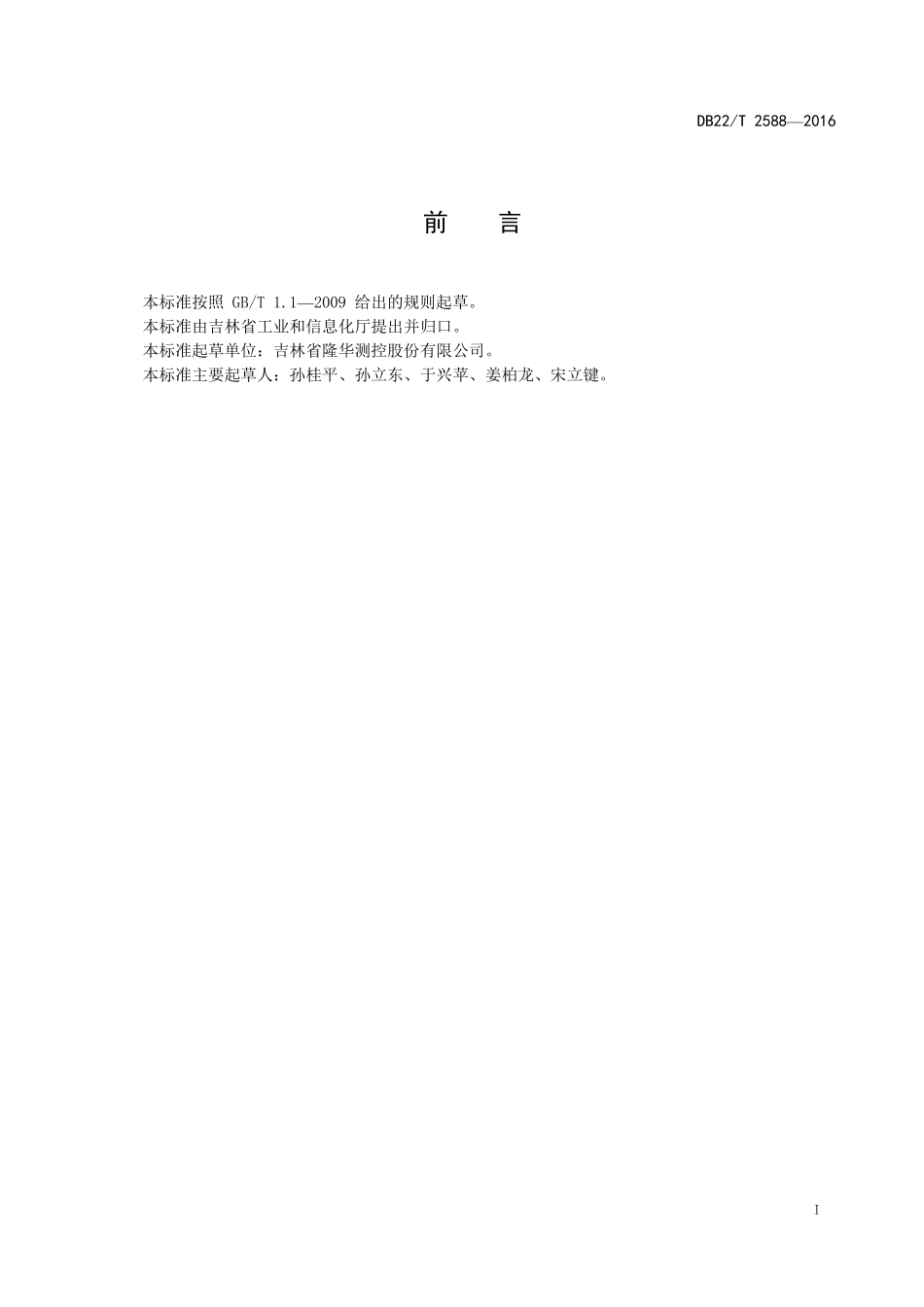

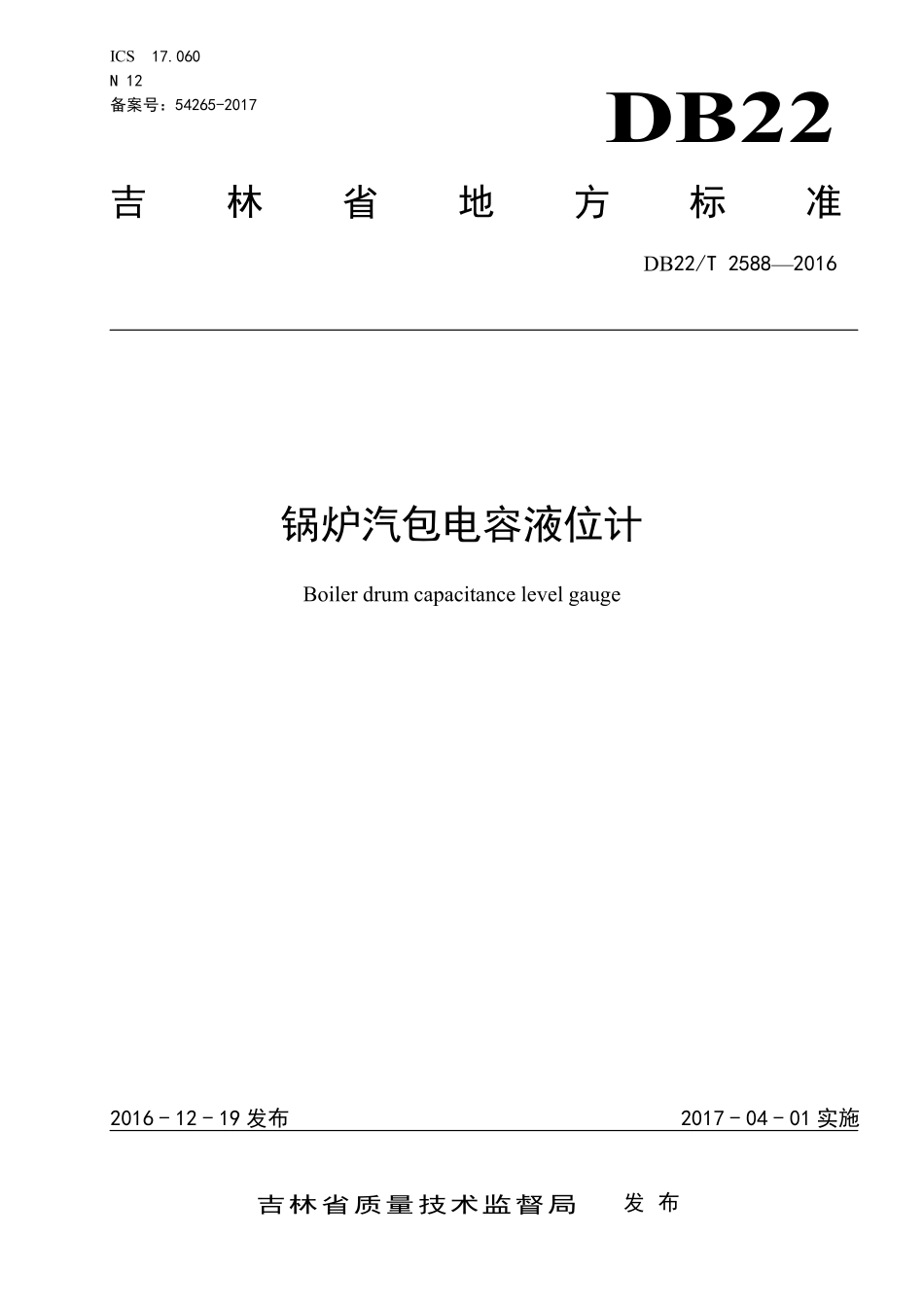

ICS17.060N12备案号：54265-2017DB22吉林省地方标准DB22/T2588—2016锅炉汽包电容液位计Boilerdrumcapacitancelevelgauge2016-12-19发布2017-04-01实施吉林省质量技术监督局发布DB22/T2588—2016I前言本标准按照GB/T1.1—2009给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省隆华测控股份有限公司。本标准主要起草人：孙桂平、孙立东、于兴苹、姜柏龙、宋立键。DB22/T2588—20161锅炉汽包电容液位计1范围本标准规定了锅炉汽包电容液位计（简称液位计）的技术要求、试验方法、检验规则、标志、包装、运输搬运与和贮存。本标准适用于测量锅炉汽包水位用的液位计。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T6388运输包装收发货标志GB/T13384机电产品包装通用技术条件GB/T16507.1水管锅炉第1部分：总则GB/T16507.2水管锅炉第2部分：材料GB/T16507.3水管锅炉第3部分：结构设计GB/T16507.4水管锅炉第4部分：受压元件强度计算GB/T16508.1锅壳锅炉第1部分：总则GB/T16508.2锅壳锅炉第2部分：材料GB/T16508.3锅壳锅炉第3部分：设计与强度计算JB/T1615锅炉油漆和包装技术条件JB/T4268双色水位计制造条件JB/T9626锅炉锻件技术条件JJG971液位计检定规程TSGG0001锅炉安全技术监察规程3分类3.1结构型式液位计由电极芯、测量筒体、汽侧连接管、水侧连接管、排污管、变送器等组成。见图1。DB22/T2588—20162图1锅炉汽包电容液位计结构图3.2规格PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.4MPa、PN10MPa、PN16MPa、PN25MPa、PN32MPa。3.3型号图23.4基本参数基本参数见表1。表1型号公称压力MPa工作压力MPaDR-1.61.6≤1.0DR-2.52.5≤1.6DR-4.04.0≤2.5DR-6.46.4≤4.0DR-1010≤6.4DR-1616≤11.5DR-2525≤15.5DR-3232≤22DB22/T2588—201634技术要求4.1一般要求4.1.1液位计应按照本标准并按规定的程序批准的图样和技术文件制造。4.1.2材料锻件应符合JB/T9626的规定。4.1.3原材料入厂时应有材质证明，焊接件应进行材质化验，合格后作出材料标识。4.1.4应保证液位计与汽包接管的安装及检修方便，接管尺寸应符合TSGG0001的有关规定。4.1.5紧固件及连接件的螺纹边面应涂防烧剂，防止螺纹咬死。4.1.6液位计的强度应可靠，应按照GB/T16507.1～16507.4或GB/T16508.1～16508.3的规...
