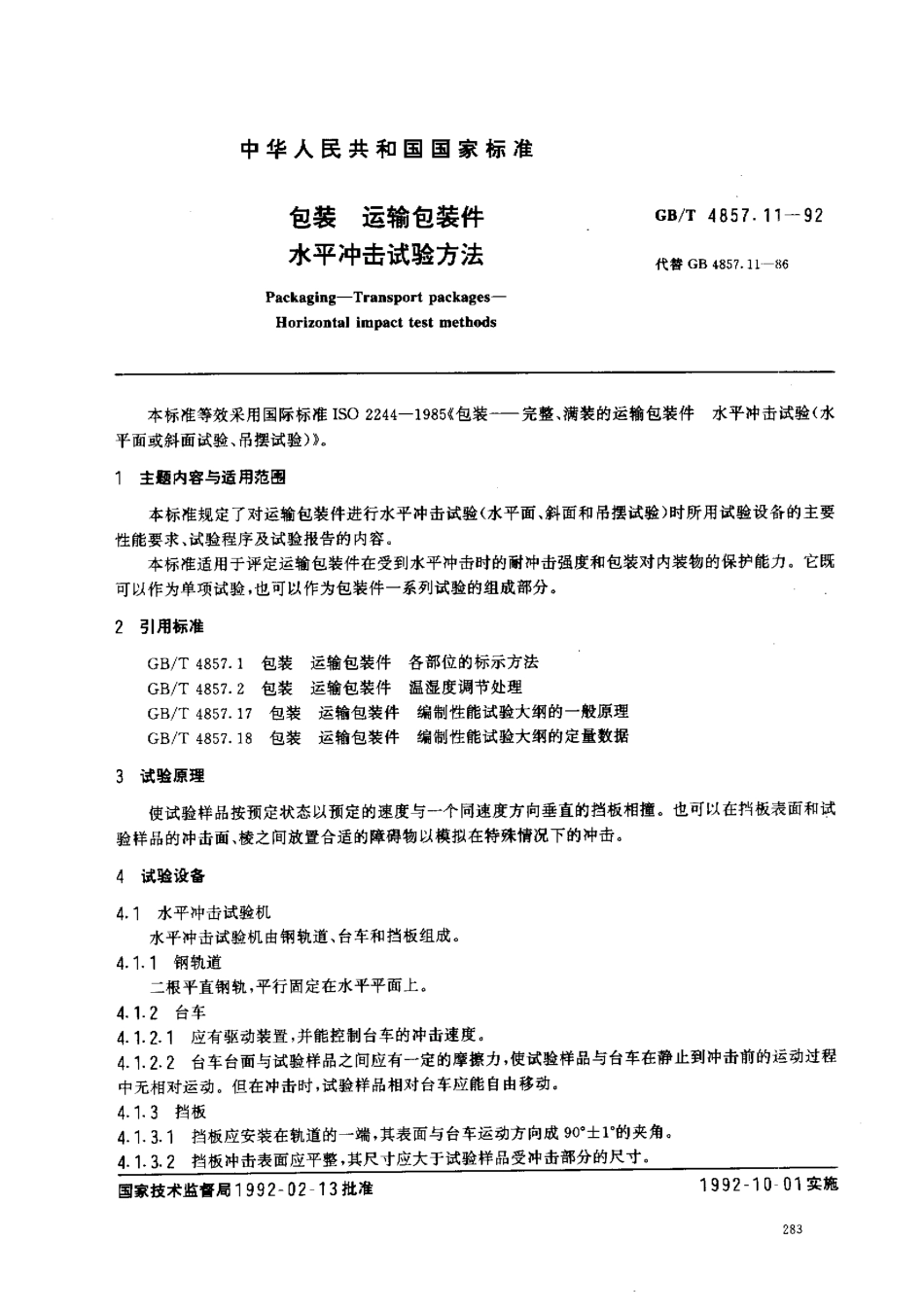

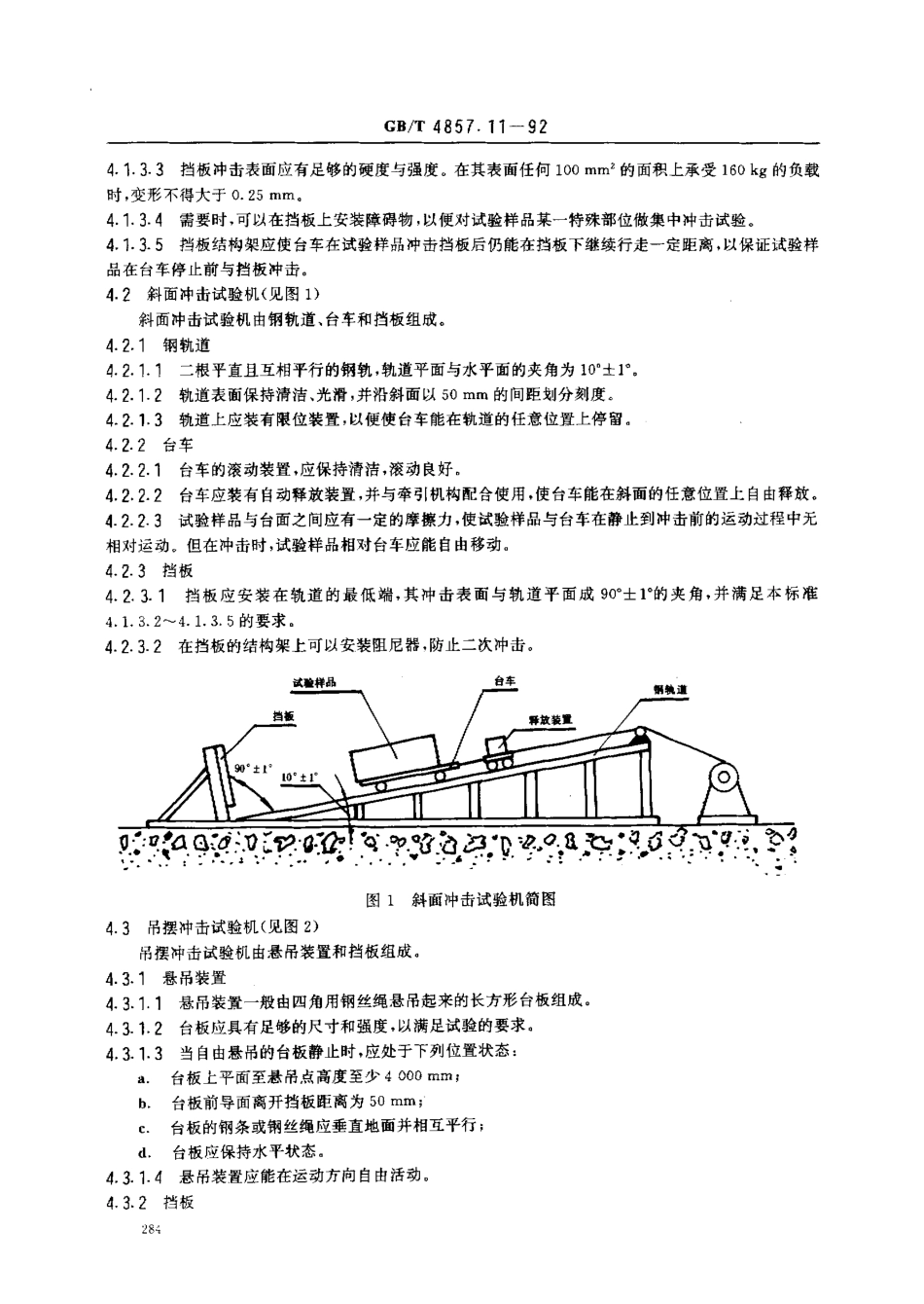

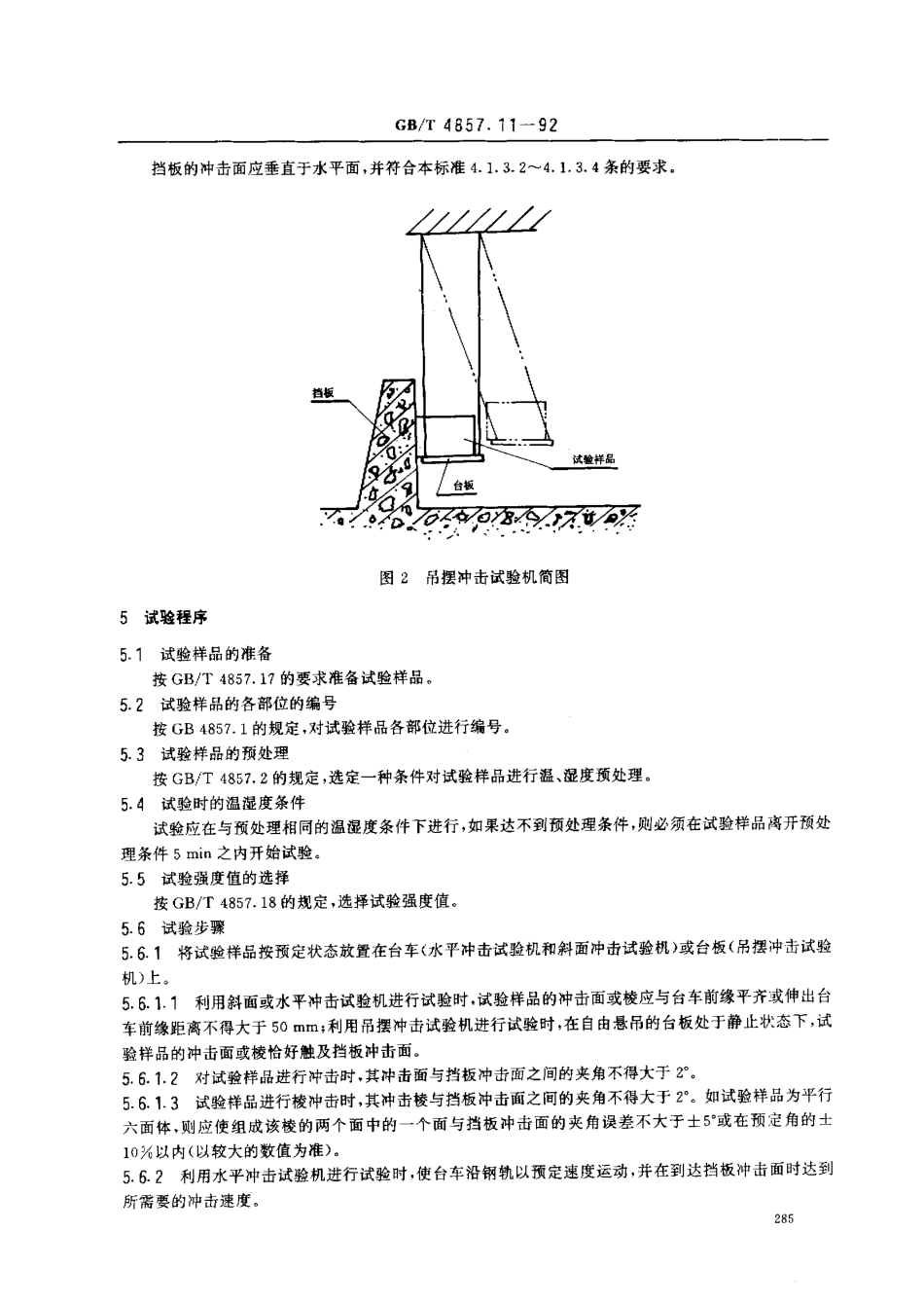

中华人民共和国国家标准包装运输包装件水平冲击试验方法GB/T4857.11一92代替GB4857.11-86Packaging-Transportpackages-Horizontalimpacttestmethods本标准等效采用国际标准ISO2244-1985《包装—完整、满装的运输包装件水平冲击试验(水平面或斜面试验、吊摆试验)》。1主题内容与适用范围本标准规定了对运输包装件进行水平冲击试验(水平面、斜面和吊摆试验)时所用试验设备的主要J性能要求、试验程序及试验报告的内容。本标准适用于评定运输包装件在受到水平冲击时的耐冲击强度和包装对内装物的保护能力。它既可以作为单项试验，也可以作为包装件一系列试验的组成部分。2引用标准GB/T4857.1包装运输包装件各部位的标示方法GB/T4857.2包装运输包装件温湿度调节处理GB/T4857.17包装运输包装件编制性能试验大纲的一般原理GB/T4857.18包装运输包装件编制性能试验大纲的定量数据3试验原理使试验样品按预定状态以预定的速度与一个同速度方向垂直的挡板相撞。也可以在挡板表面和试验样品的冲击面、棱之间放置合适的障碍物以模拟在特殊情况下的冲击。4试验设备4门水平冲击试验机水平冲击试验机由钢轨道、台车和挡板组成。4.1.1钢轨道二根平直钢轨，平行固定在水平平面上。4.1.2台车4.1.2.1应有驱动装置，并能控制台车的冲击速度。4.1.2.2台车台面与试验样品之间应有一定的摩擦力，使试验样品与台车在静止到冲击前的运动过程中无相对运动。但在冲击时，试验祥品相对台车应能自由移动。4门.3挡板4.1.3.1挡板应安装在轨道的一端，其表面与台车运动方向成90。士10的夹角。4.1.3.2挡板冲击表面应平整，其尺寸应大于试验样品受冲击部分的尺寸。国家技术监督局1992一02一13批准1992一10-01实施GB/T4857.11一924.1.3.3挡板冲击表面应有足够的硬度与强度。在其表面任何100mm,的面积上承受160kg的负载时，变形不得大于。.25mm,4.1.3.4需要时，可以在挡板上安装障碍物，以便对试验样品某一特殊部位做集中冲击试验。4.1.3-5挡板结构架应使台车在试验样品冲击挡板后仍能在挡板下继续行走一定距离，以保证试验样品在台车停止前与挡板冲击。4.2斜面冲击试验机(见图1)斜面冲击试验机由钢轨道、台车和挡板组成。4.2门钢轨道4.2门1二根平直且互相平行的钢轨，轨道平面与水平面的夹角为100士10,4.2.1-2轨道表面保持清洁、光滑，并沿斜面以50mm的间距划分刻度4.2.1.3轨道上应装有限位装置，以便使台车能在轨道的任意位置上停留。4.2.2台车4.2.2.1台车的滚动装置，应保持清洁，滚动...
