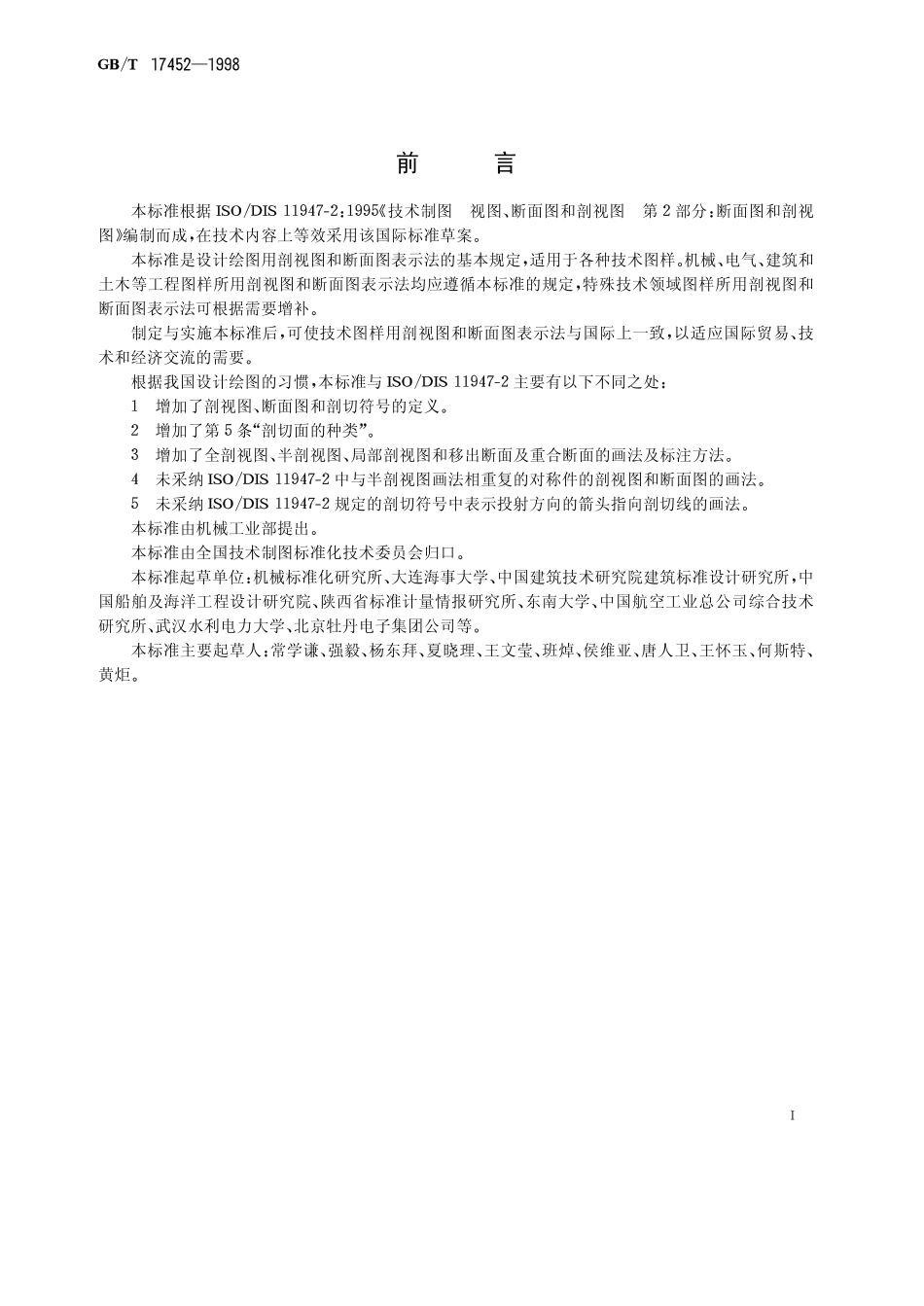

前言本标准根据技术制图视图断面图和剖视图第部分断面图和剖视图编制而成在技术内容上等效采用该国际标准草案本标准是设计绘图用剖视图和断面图表示法的基本规定适用于各种技术图样机械电气建筑和土木等工程图样所用剖视图和断面图表示法均应遵循本标准的规定特殊技术领域图样所用剖视图和断面图表示法可根据需要增补制定与实施本标准后可使技术图样用剖视图和断面图表示法与国际上一致以适应国际贸易技术和经济交流的需要根据我国设计绘图的习惯本标准与主要有以下不同之处增加了剖视图断面图和剖切符号的定义增加了第条剖切面的种类增加了全剖视图半剖视图局部剖视图和移出断面及重合断面的画法及标注方法未采纳中与半剖视图画法相重复的对称件的剖视图和断面图的画法未采纳规定的剖切符号中表示投射方向的箭头指向剖切线的画法本标准由机械工业部提出本标准由全国技术制图标准化技术委员会归口本标准起草单位机械标准化研究所大连海事大学中国建筑技术研究院建筑标准设计研究所中国船舶及海洋工程设计研究院陕西省标准计量情报研究所东南大学中国航空工业总公司综合技术研究所武汉水利电力大学北京牡丹电子集团公司等本标准主要起草人常学谦强毅杨东拜夏晓理王文莹班焯侯维亚唐人卫王怀玉何斯特黄炬前言国际标准化组织是由各国标准化团体成员团体组成的世界性的联合组织制定国际标准的工作通常由的技术委员会完成各成员团体若对某技术委员会确立的项目感兴趣均有权参加该委员会的工作与保持联系的各国际组织官方的或非官方的也可参加有关工作在电工技术标准化方面与国际电工委员会保持密切合作关系由技术委员会通过的国际标准草案提交各成员团体表决需取得至少参加的成员团体的同意才能作为国际标准正式发布国际标准由国际标准化组织技术制图产品定义及有关文件技术委员会起草在技术制图视图断面图和剖视图的同一名称下含有以下部分第部分视图第部分断面图和剖视图第部分断面和剖面区域的表示法的本部分是相对应修订的部分中华人民共和国国家标准技术制图图样画法剖视图和断面图国家质量技术监督局批准实施范围本标准规定了剖视图和断面图的基本表示法本标准适用于用正投影法绘制的技术图样如机械电气建筑和土木工程图样等引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性技术制图通用术语技术产品文件词汇投影法术语技...
