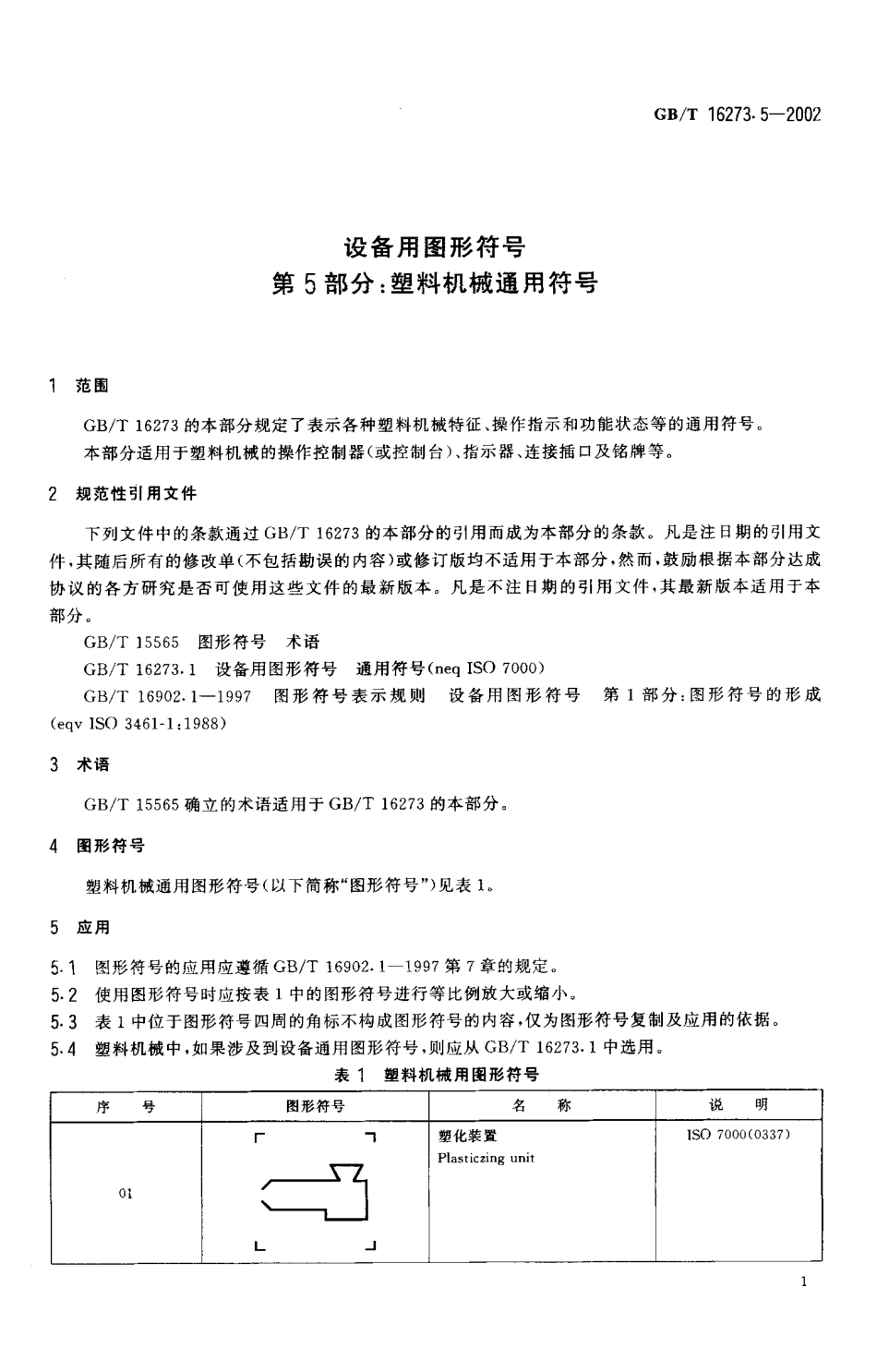

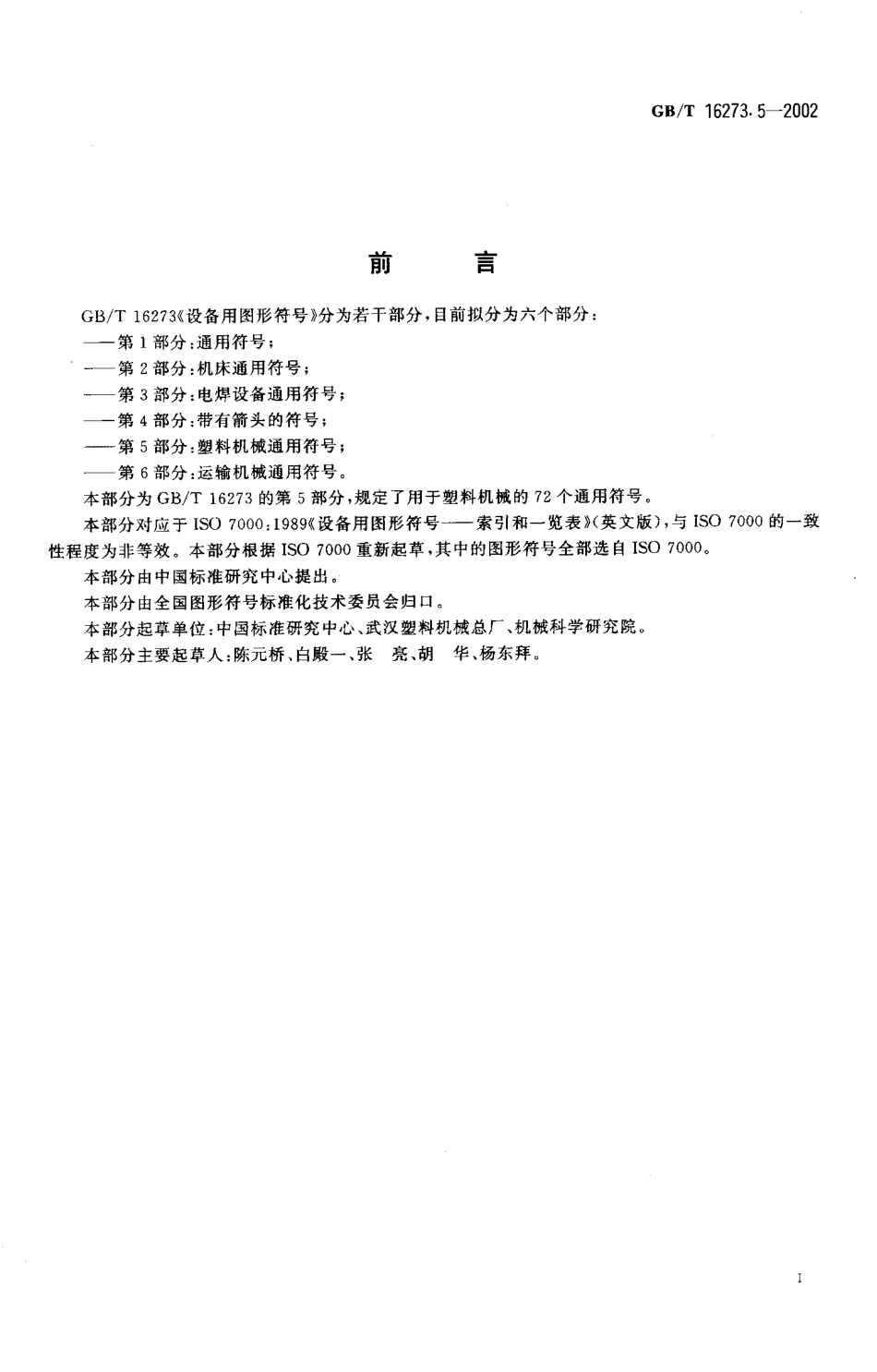

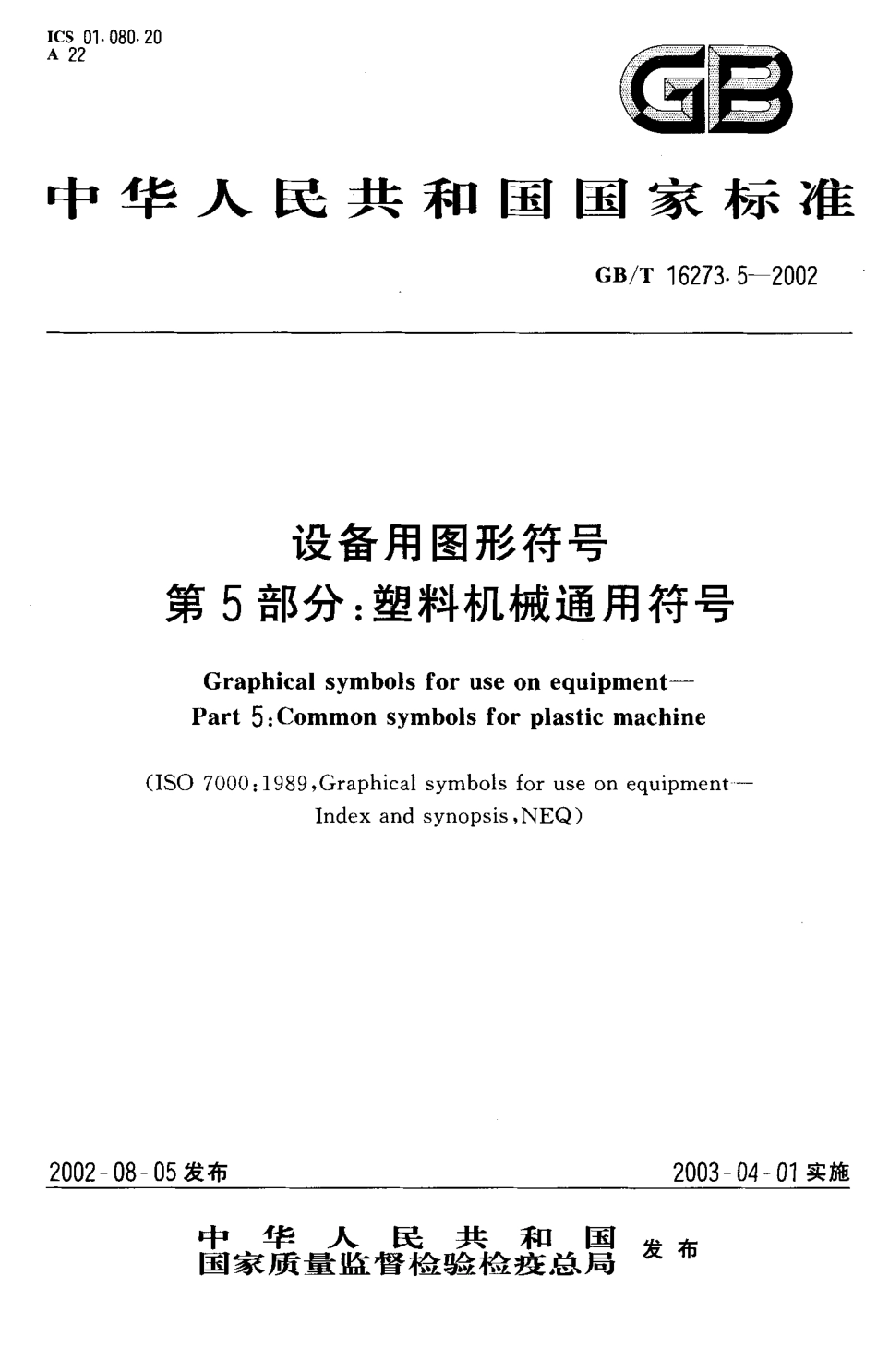

ICS01.080.20A22中华人民共和国国家标准Gs/T16273.5-2002设备用图形符号第5部分:塑料机械通用符号Graphicalsymbolsforuseonequipment-Part5:Commonsymbolsforplasticmachine(ISO7000:1989,Graphicalsymbolsforuseonequipment一Indexandsynopsis,NEQ)2002一08一05发布2003一04一01实施中华人民共和国国家质量监督检验检疫总局发布GB/T16273.5-2002前言GB/T16273《设备用图形符号》分为若干部分，目前拟分为六个部分:—第1部分:通用符号;—第2部分:机床通用符号;—第3部分:电焊设备通用符号;—第4部分:带有箭头的符号;—第5部分:塑料机械通用符号;—第6部分:运输机械通用符号。本部分为GB/T16273的第5部分，规定了用于塑料机械的72个通用符号。本部分对应于ISO700011989《设备用图形符号—索引和一览表})(英文版)，与ISO7000的一致性程度为非等效。本部分根据ISO7000重新起草，其中的图形符号全部选自ISO7000,本部分由中国标准研究中心提出。本部分由全国图形符号标准化技术委员会归口。本部分起草单位:中国标准研究中心、武汉塑料机械总厂、机械科学研究院本部分幸要翻草人陈元桥、白殿一、张亮、胡华、杨东拜GB/T16273.5-2002设备用图形符号第5部分:塑料机械通用符号范围GB/T16273的本部分规定了表示各种塑料机械特征、操作指示和功能状态等的通用符号。本部分适用于塑料机械的操作控制器(或控制台)、指示器、连接插口及铭牌等。2规范性引用文件下列文件中的条款通过GB/T16273的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T15565图形符号术语GB/T16273.1设备用图形符号通用符号(neqISO7000)GB/T16902.1-1997图形符号表示规则设备用图形符号第1部分:图形符号的形成(eqvISO3461-1;1988)3术语GB/T15565确立的术语适用于GB/T16273的本部分。4图形符号塑料机械通用图形符一号(以下简称“图形符号”)见表5应用5.1图形符号的应用应遵循GB/T16902.1-1997第7章的规定5.2使用图形符号时应按表1中的图形符号进行等比例放大或缩小5.3表1中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。5.4塑料机械中，如果涉及到设备通用图形符号，则应从GB/T16273.1中选用。表1塑料机械用图形符号序号图形符号名称说明01「，=:nLJ塑化...
