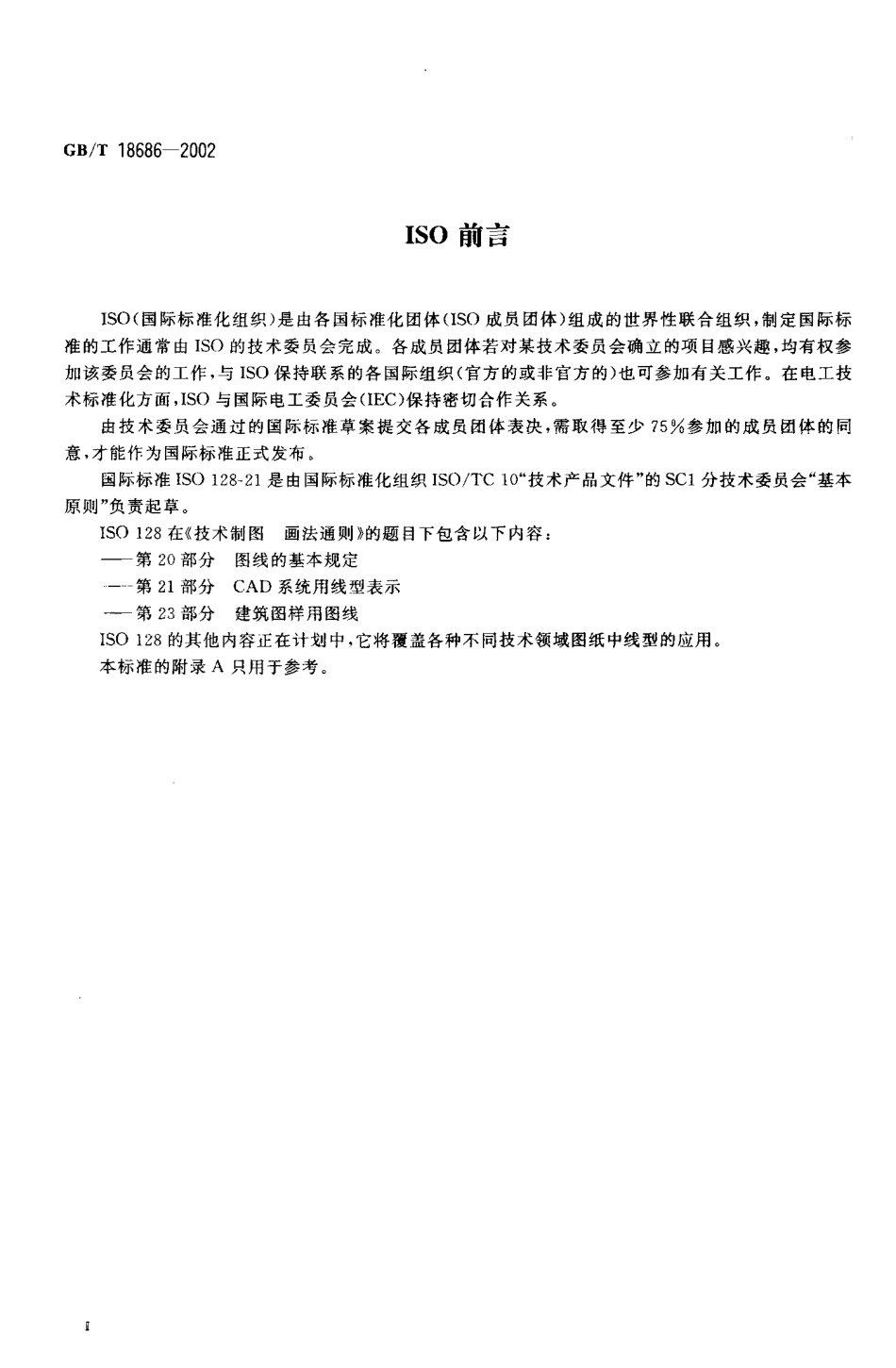

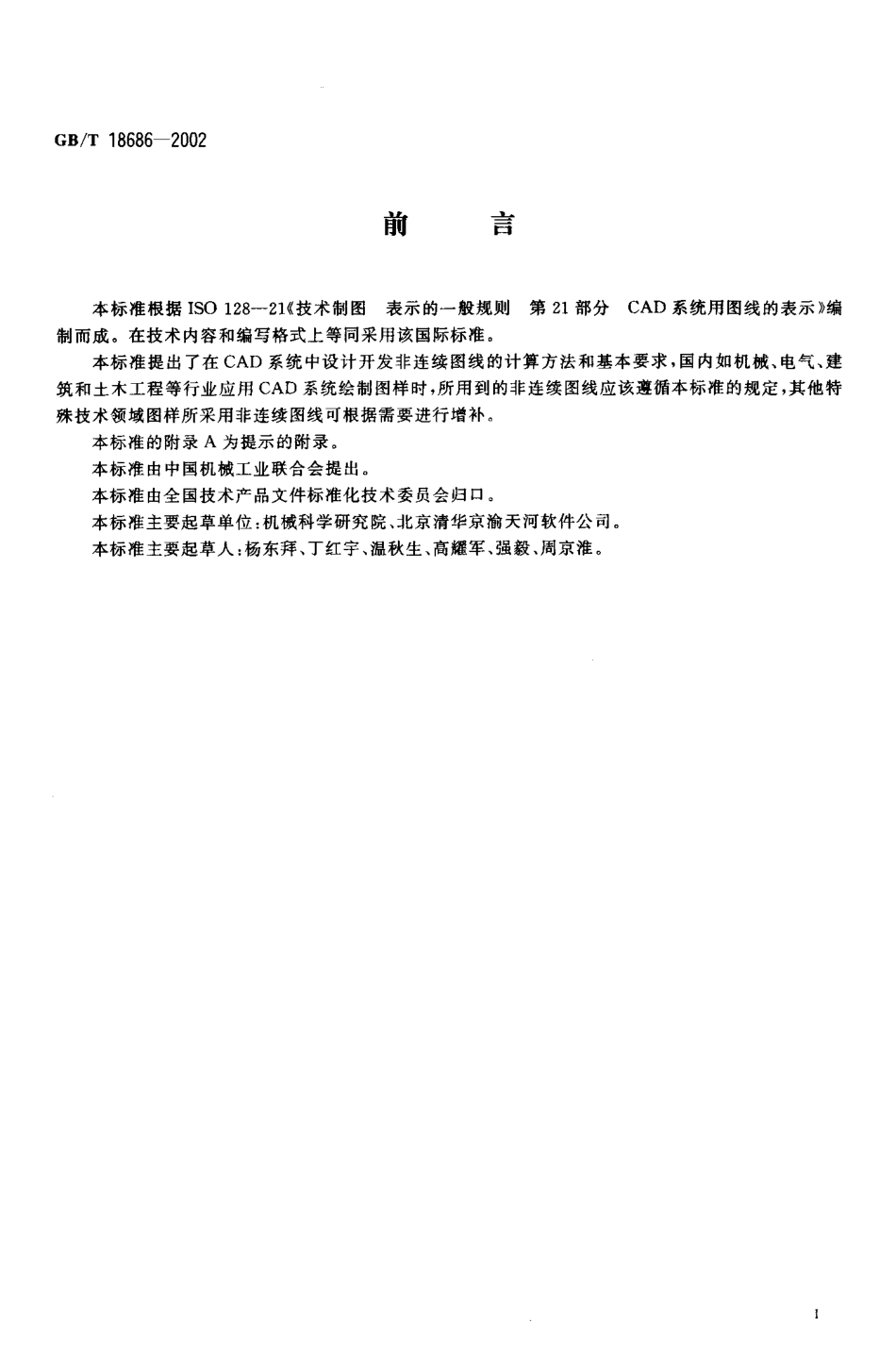

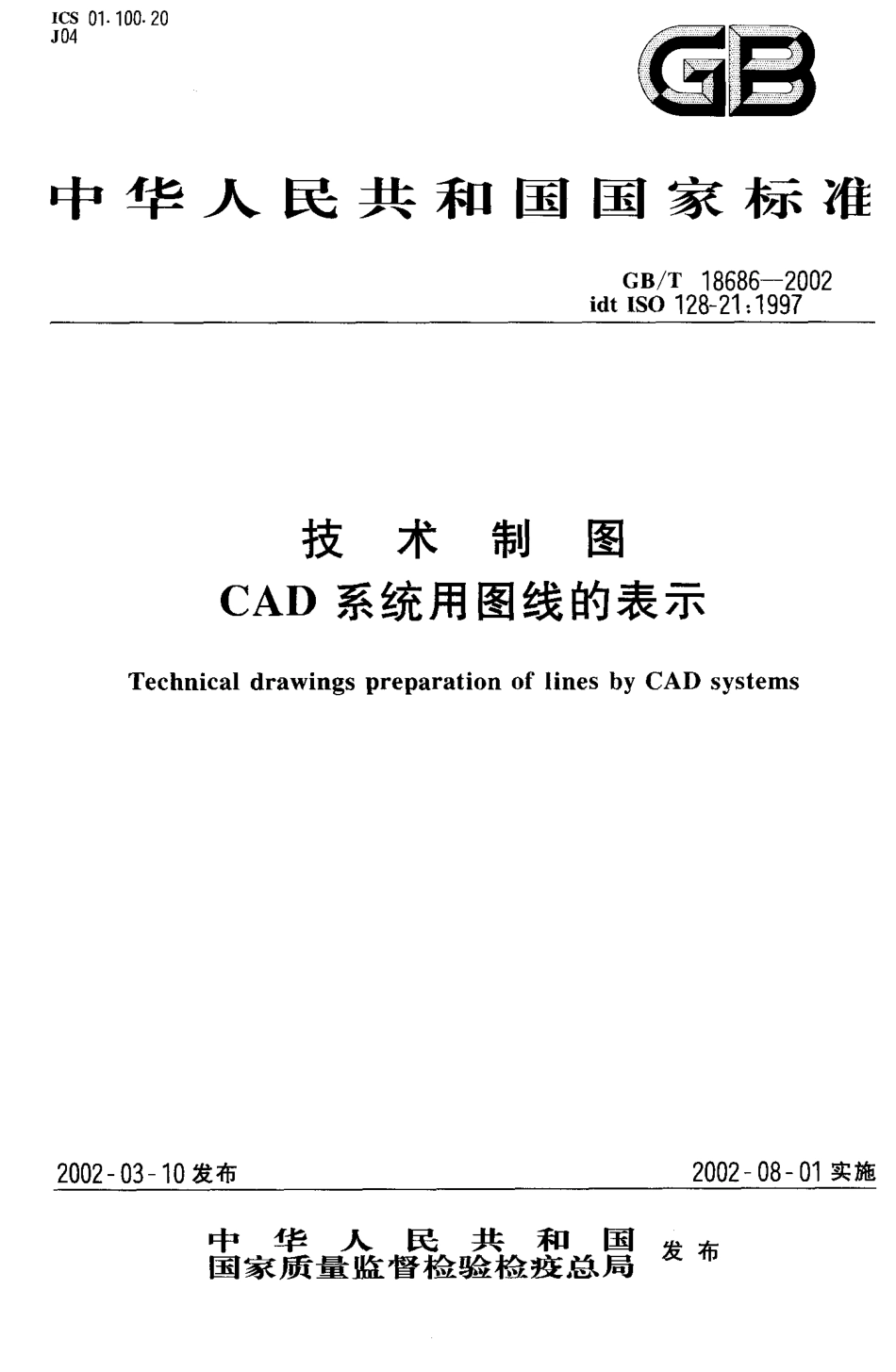

ICS01.100.20J04石黔中华人民共和国国家标准cB/T18686-2002idtISO128-21:1997技术制图CAD系统用图线的表示TechnicaldrawingspreparationoflinesbyCADsystems2002一03一10发布2002一08一01实施中华人民共和国*I&;国家质量监督检验检疫总局‘’.‘GB/T18686-2002前言本标准根据ISO128-21《技术制图表示的一般规则第21部分CAD系统用图线的表示》编制而成。在技术内容和编写格式上等同采用该国际标准。本标准提出了在CAD系统中设计开发非连续图线的计算方法和基本要求，国内如机械、电气、建筑和土木工程等行业应用CAD系统绘制图样时，所用到的非连续图线应该遵循本标准的规定，其他特殊技术领域图样所采用非连续图线可根据需要进行增补本标准的附录A为提示的附录。本标准由中国机械工业联合会提出。本标准由全国技术产品文件标准化技术委员会归口。本标准主要起草单位:机械科学研究院、北京清华京渝天河软件公司。本标准主要起草人:杨东拜、丁红宇、温秋生、高耀军、强毅、周京淮。GB/T18686-2002ISO前言ISO(国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性联合组织，制定国际标准的工作通常由ISO的技术委员会完成。各成员团体若对某技术委员会确立的项目感兴趣，均有权参加该委员会的工作，与ISO保持联系的各国际组织(官方的或非官方的)也可参加有关工作。在电工技术标准化方面，ISO与国际电工委员会(QEC)保持密切合作关系。由技术委员会通过的国际标准草案提交各成员团体表决，需取得至少75%参加的成员团体的同意，才能作为国际标准正式发布国际标准ISO128-21是由国际标准化组织ISO/TC10“技术产品文件”的SCl分技术委员会“基本原则”负责起草。ISO128在《技术制图画法通则》的题目下包含以下内容:—第2。部分图线的基本规定一第21部分CAD系统用线型表示—第23部分建筑图样用图线ISO128的其他内容正在计划中，它将覆盖各种不同技术领域图纸中线型的应用。本标准的附录A只用于参考。中华人民共和国国家标准技术制图CAD系统用图线的表示GB/T18686-2002idtISO128-21:1997TechnicaldrawingspreparationoflinesbyCADsystems1范围本标准规定了GB/T17450中非连续线的主要的基本类型及其线素的计算方法和基本要求。本标准适用于CAD系统用图线。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17450-...
