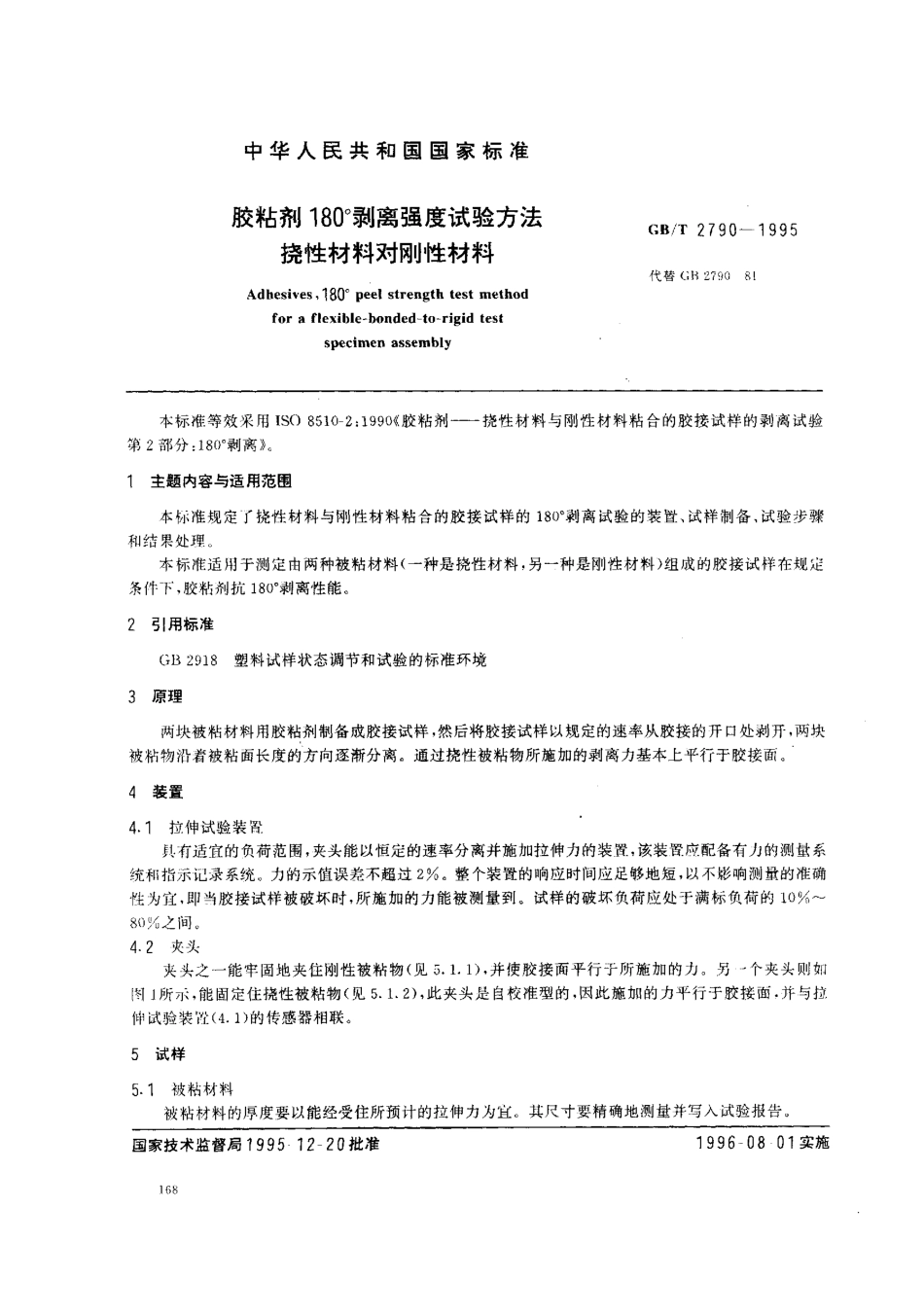

中华人民共和国国家标准胶粘剂1800剥离强度试验方法Gs/T2790一1995挠性材料对刚性材料代替〔出zv}osiAdhesives,180'peelstrengthtestforaflexible-bonded-to-rigidspecimenassemblymethod本标准等效采用I508510-2:1990(胶粘剂—挠性材料与刚性材料粘合的胶接试样的剥离试验第之部分:180剥离》1主题内容与适用范围本标准规定r挠性材料与刚性材料粘合的胶接试样的1800剥离试验的装置、试祥制备、试验步骤和结果处理本标准适用于测定由两种被粘材料(一种是挠性材料.另一种是刚性材料)组成的胶接试样在规定条件下，胶粘剂抗1800剥离性能2引用标准GB2918塑料试样状态调节和试验的标准环境3原理两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处剥开，两块被粘物沿着被粘面长度的方向逐渐分离。通过挠性被粘物所施加的剥离力基本上平行于胶接面4装置4门拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置，该装置应配备有力的测量系统和指示记录系统。力的示值误差不超过2%整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样被破坏时，所施加的力能被测量到。试样的破坏负荷应处于满标负荷的10%一8。%之间4.2夹头夹头之一能牢固地夹住刚性被粘物(见5.1.1)，并使胶接面平行于所施加的力。另一个夹头则如图i所示，能固定住侥性被粘物(见5.1.2)，此夹头是自校准型的.因此施加的力平行于胶接面.并与拉伸试验装段(4.1)的传感器相联5试样5.1被粘材料被粘材料的厚度要以能经受住所预计的拉伸力为宜。其尺寸要精确地测量并写入试验报告国家技术监督局1995-12一20批准1996一08-01实施GB/T2790一1995注被粘试片的厚度由胶粘剂供需方约定，推荐被粘试片的厚度是金属1.5mm,塑料I.5mm;木材3mm;硫化胶2mm侥性被粘试片的厚度与类型对试验结果影响较大必须加以记录，当被粘试片厚度人于1mm时，厚度测量精确到0.1mm当被粘试片厚度小干1mm时厚度测量精确到0.001mn5门.1刚性被粘试片刚性被粘试片宽为25.0mm士0.5mm,除非另有规定n，长为200mm以卜的长条，5.1-2挠性被粘试片挠性被粘材料能弯曲1800而无严重的不可回复的变形。除非另有规定，挠性被粘试片的长度不小丁350mm它的宽度为:a.边缘不磨损材料与刚性被粘试片的宽度相同;6.边缘易磨损材料，如棉帆布，试片两边比刚性被粘试片各宽5mm注:挠性被粘试片在制作时可能引起困难，并且由于试样制作和试验期间的挠曲或摆动破损使试验结果的偏差增大。...
