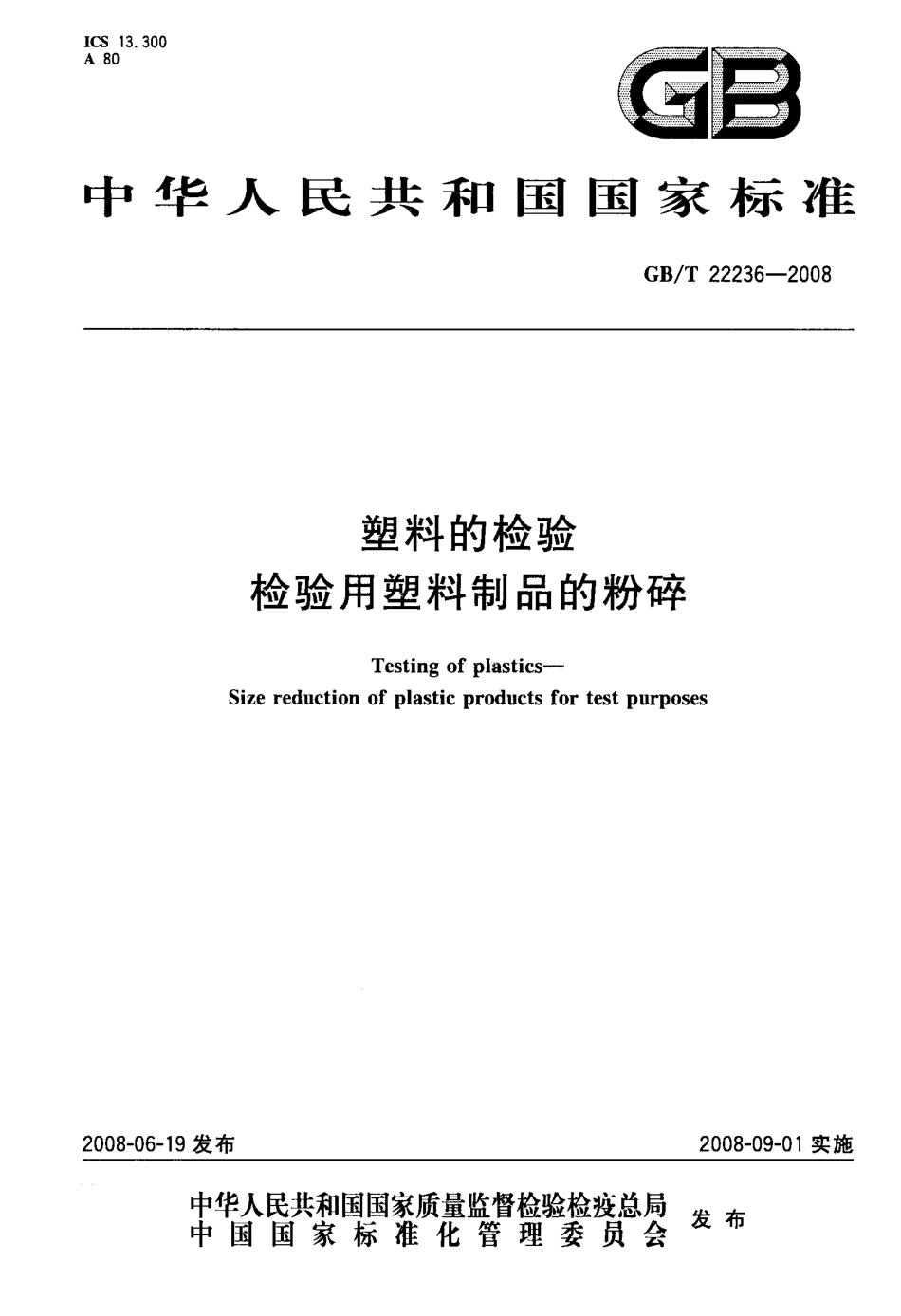

ICS13．300A80囝园中华人民共和国国家标准GB／T22236--2008塑料的检验检验用塑料制品的粉碎Testingofplastics--Sizereductionofplasticproductsfortestpurposes2008-06-19发布2008—09—01实施宰瞀粥鬻瓣警糌瞥星发布中国国家标准化管理委员会促19刖昌GB／T22236--2008本标准等同采用DIN53733：1976<塑料的检验——检验用塑料制品的粉碎》(英文版)。为便于使用，本标准做了下列编辑性修改：a)删除已经作废的引用DIN53738标准。b)删除DIN53733中的说明部分。本标准由全国危险化学晶管理标准化技术委员会(SAC／TC251)提出并归口。本标准起草单位：广东出入境检验检疫局、国家合成树脂质量监督检验中心。本标准主要起草人：林宏雄、粱美琼、刘中勇、萧达辉、张震坤、彭速标、张昌日、王建东、黎庆翔。本标准为首次发布。塑料的检验检验用塑料制品的粉碎GB／T22236--20081范围许多塑料制品的分析和试验，要求试样的比表面积特别大，例如可提取的成分的测定。因此，塑料制品常常需要粉碎。本标准描述的方法适用于模制塑料、塑料半成品和塑料成型部件。粉碎由制品的预粉碎和最终粉碎所组成。根据被粉碎的制品类型、研究目的和被粉碎材料的所需粒度，选择适当的方法。注：在本标准的范围内，不可能对任何试验给出适当的设备，本标准的目的是为许多标准和指南补充充分的信息，提供最适当的粉碎方法，并为受试样品的粉碎提供各种可能的有用方法。2取样从受试塑料制品中取下能代表成品特性的样品。如果发现受试塑料制品有明确的(肉眼可见的)不同成分，只要可能，在粉碎前应将不同成分的区域分离，然后单独地粉碎。3准备3．1试样的准备用擦拭、洗或刮等方法，仔细地除去塑料试样表面的其他物质。3．2设备的准备在使用前，小心清洁粉碎的设备，例如除去铁锈和以前试验的残留物质。4设备4．1概要选择粉碎设备应考虑以下因素：a)试样的数量；b)被粉碎试样的状况，例如：尺寸和形状，韧性和硬度；c)被粉碎试样要求的粒度；d)需要几个粉碎过程。少量的样品能用简单工具粉碎，例如，锉刀、刀、剪刀等；大量的样品用电动的机器，例如专用粉碎机。选择应用的工具和机器时，应考虑被粉碎样品的状况(如：硬的、软的、脆的、韧的、有弹性的)和所要求的粒度，如果必要，进行分阶段处理，例如先用锯子，后用粉碎机。粉碎塑料时，尤其是用机器粉碎，应注意受试材料不会熔融或熔化。用机器粉碎时，应采用适当的操作条件(切割和进样的速度，圆周速度)。此外，特别是粉碎软的、...
