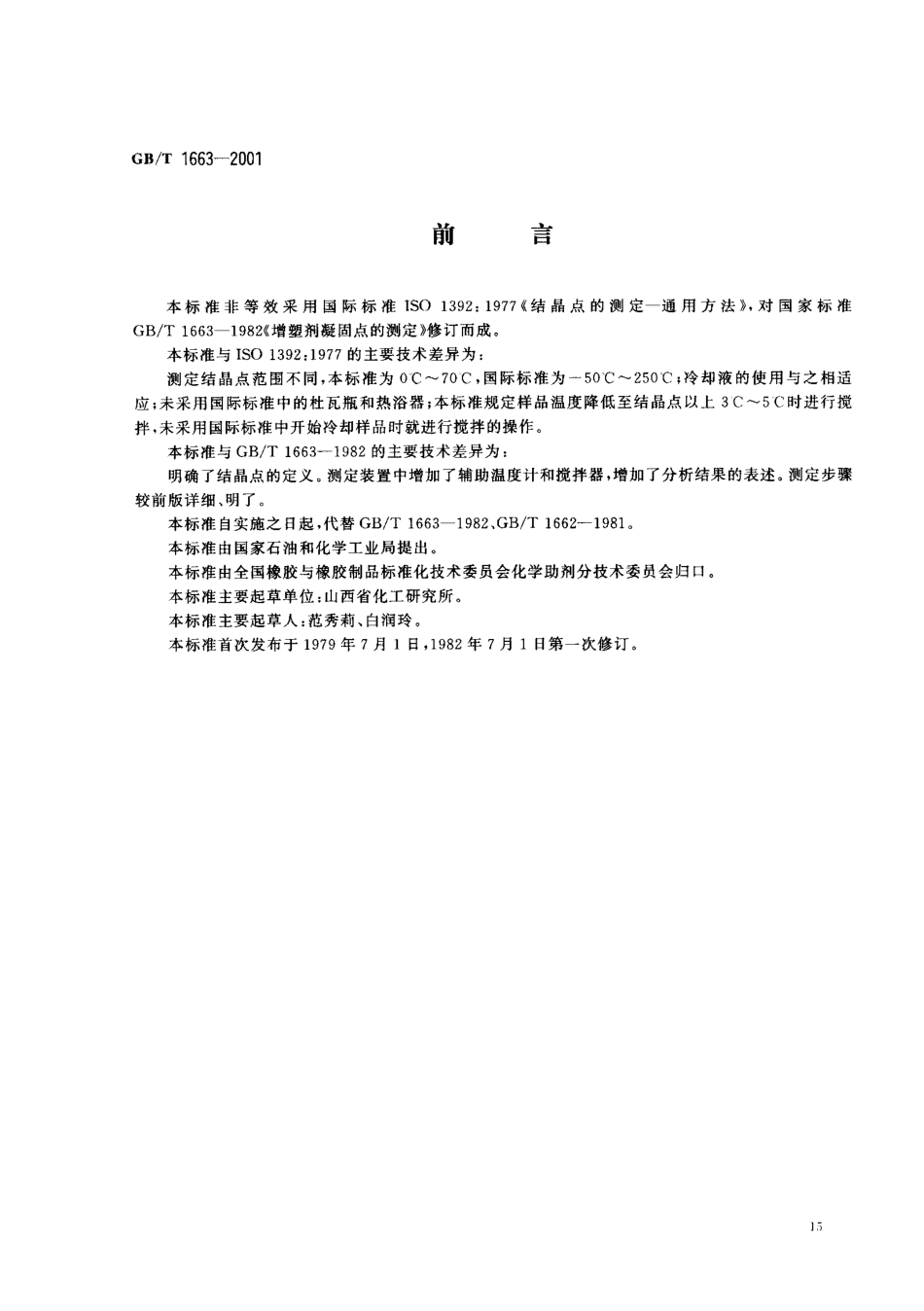

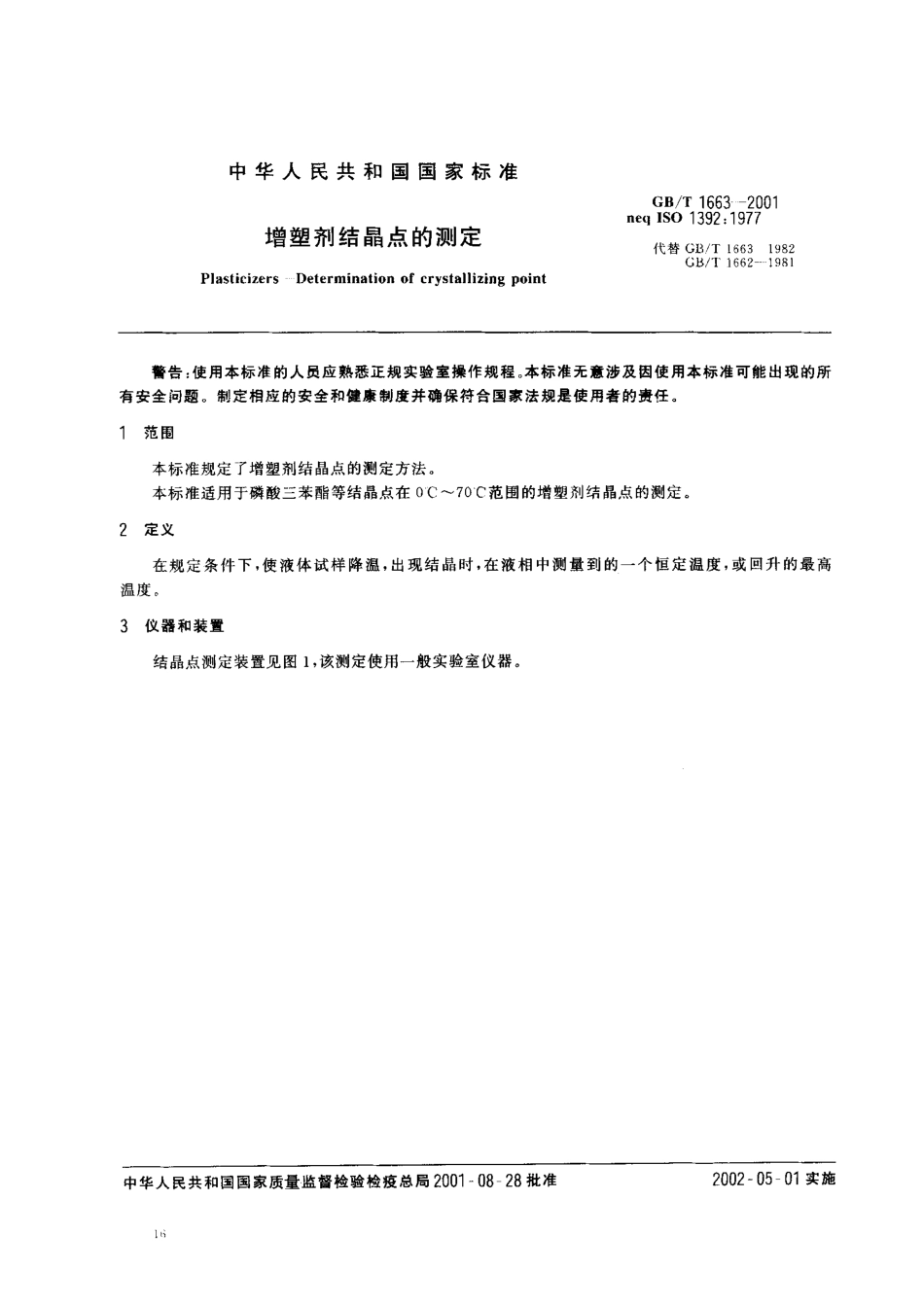

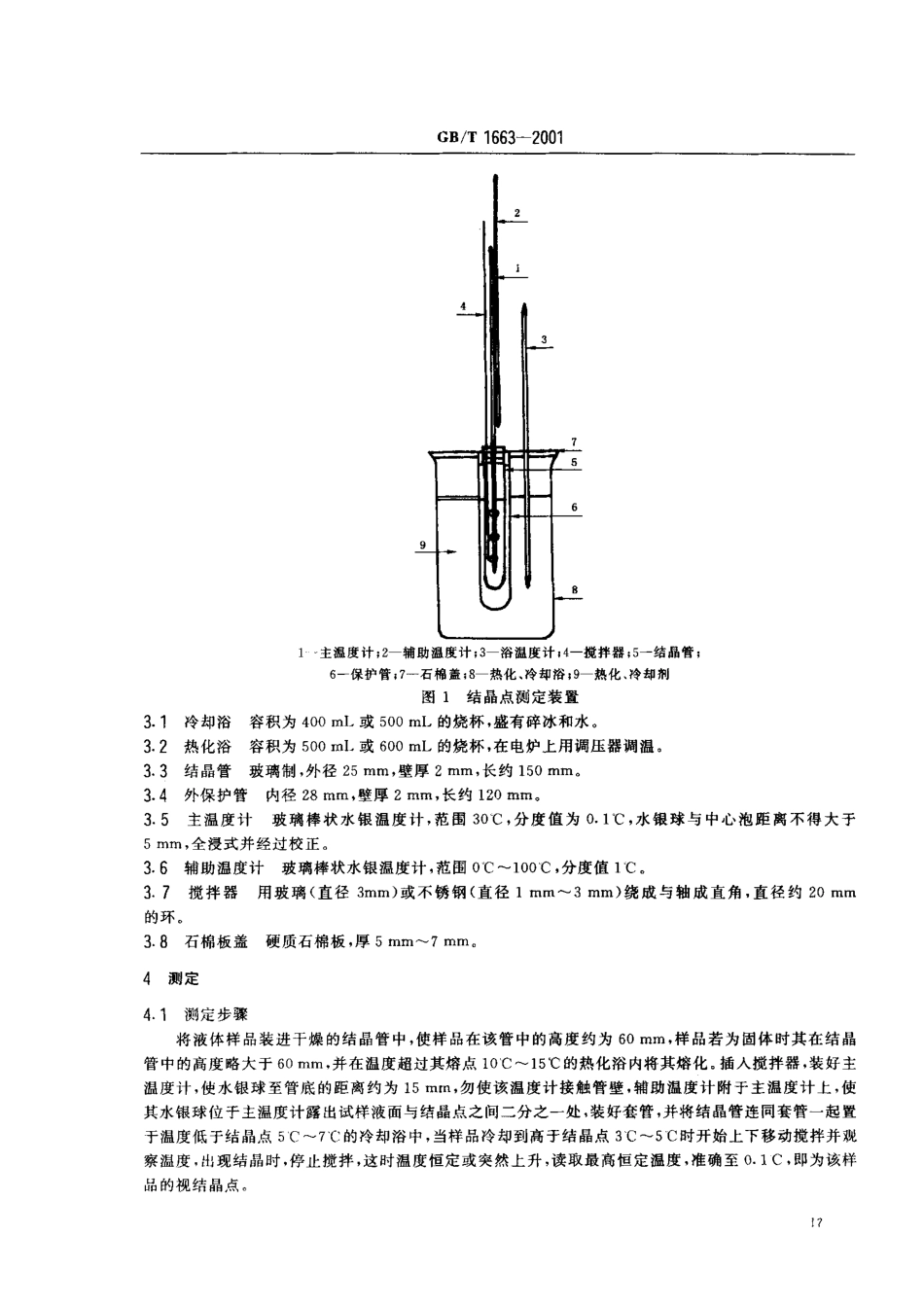

GB/'r1663-2001前言本标准非等效采用国际标准ISO1392:1977《结晶点的测定一通用方法》，对国家标准GB/T1663-1982《增塑剂凝固点的测定》修订而成。本标准与ISO1392:1977的主要技术差异为:测定结晶点范围不同，本标准为。C-70'C，国际标准为一50'C~250'C;冷却液的使用与之相适应;未采用国际标准中的杜瓦瓶和热浴器;本标准规定样品温度降低至结晶点以_L3'C-5C时进行搅拌，未采用国际标准中开始冷却样品时就进行搅拌的操作。本标准与GB/T1663-1982的主要技术差异为:明确了结晶点的定义。测定装置中增加了辅助温度计和搅拌器，增加了分析结果的表述。测定步骤较前版详细、明了。本标准自实施之日起，代替GB/T1663-1982,GB/T1662-19810本标准由国家石油和化学工业局提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会归口。本标准主要起草单位:山西省化工研究所。本标准主要起草人:范秀莉、白润玲。本标准首次发布于1979年7月1日，1982年7月1日第一次修订。中华人民共和国国家标准GB/T1663--2001neqISO1392:1977增塑剂结晶点的测定代替}1:〕{;::Plasticizers--Determinationofcrystallizingpoint普告:使用本标准的人员应熟悉正规实验室操作规程。本标准无愈涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的贵任。1范围本标准规定了增塑剂结晶点的测定方法。本标准适用于磷酸三苯醋等结晶点在。C-70C范围的增塑剂结晶点的测定。2定义在规定条件下，使液体试样降温，出现结晶时，在液相中测量到的一个恒定温度，或回升的最高温度3仪器和装置结晶点测定装置见图1，该测定使用一般实验室仪器。中华人民共和国国家质量监督检验检疫总局2001-08-28批准2002一05一0131}施GB/T1663-20011一主温度计;2-辅助温度计3-浴温度计;4一搅拌器;5一结晶管;6一保护管;7一石棉盖;8一热化、冷却浴;9一热化、冷却剂图1结晶点测定装置3.1冷却浴容积为400ml或500ml的烧杯，盛有碎冰和水。3.2热化浴容积为500ml或600mL的烧杯，在电炉上用调压器调温。3.3结晶管玻璃制，外径25mm，壁厚2mm，长约150mm,3.4外保护管内径28mm，壁厚2mm，长约120mm,3.5主温度计玻璃棒状水银温度计，范围30'C，分度值为0.10C，水银球与中心泡距离不得大于5mm，全浸式并经过校正。3.6辅助a度计玻璃棒状水银温度计，范围o'c--100C。分度值1Ce3.7搅拌器用玻璃(直径3mm)或不锈钢(直径1mm-3mm)绕成与轴成直角，直径约20mm的环。3.8石棉板...
