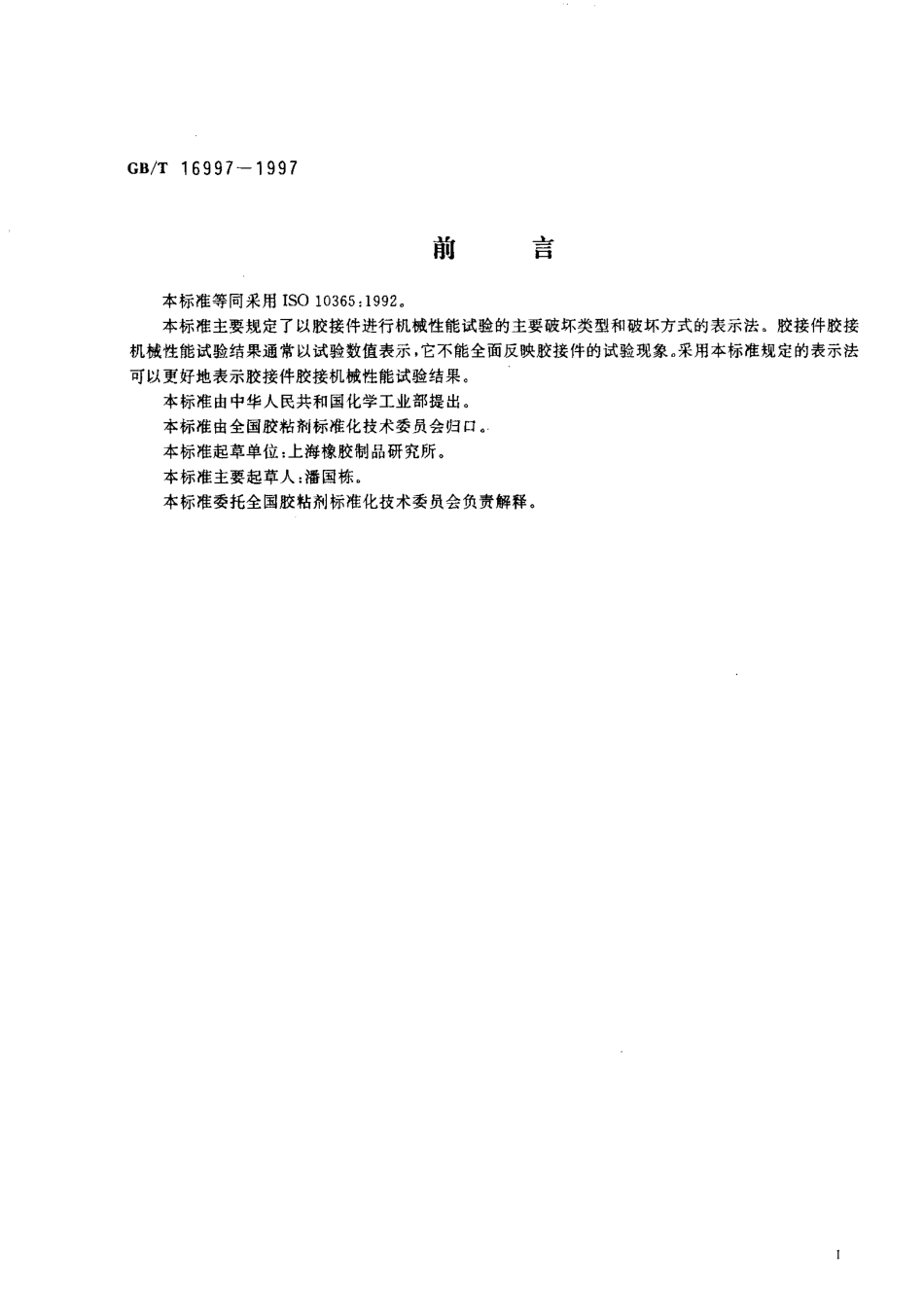

ICS83-180C38崛臀中华人民共和国国家标准GB/T16997一1997idtISO10365:1992胶粘剂主要破坏类型的表示法Adhesives--Designationofmainfailturepatterns1997一09一26发布1998一04一01实施国家技术监督局发布GB/T16997一1997前言本标准等同采用ISO1036511992,本标准主要规定了以胶接件进行机械性能试验的主要破坏类型和破坏方式的表示法。胶接件胶接机械性能试验结果通常以试验数值表示，它不能全面反映胶接件的试验现象。采用本标准规定的表示法可以更好地表示胶接件胶接机械性能试验结果。本标准由中华人民共和国化学工业部提出。本标准由全国胶粘剂标准化技术委员会归口。本标准起草单位:上海橡胶制品研究所。本标准主要起草人:潘国栋。本标准委托全国胶粘剂标准化技术委员会负责解释。中华人民共和国国家标准胶粘剂主要破坏类型的表示法Adhesives-DesignationofmainfailturepatternsGB/T16997一1997idtISO10365:1992范围本标准规定了胶接件主要破坏类型和破坏方式的表示法，并用图表明它们的破坏现象。本标准适用于以胶接件进行的所有机械性能试验，与被粘物的性质及组成试样的胶粘剂无关。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2943-94胶粘剂术语(neqISO472:1988)3定义本标准采用下列定义，均取自于GB/T294303.1胶接件已完成胶接的组合件3.2粘附破坏胶粘剂和被粘物界面处发生目视可见的破坏现象。3.3内聚破坏胶粘剂或被粘物发生目视可见的破坏现象。4应用胶接件胶接机械性能试验结果通常以试验数值表示，为了更好地反映胶接件的胶接效果，对各类破坏提供破坏类型的表示法。破坏类型按表1中所示表示。国家技术监督局1997一09一26批准1998一04一01实施1GB/T16997一1997表1破坏类型的表示法分类破坏类型表示法基材0一种或二种被粘物的破坏非胶接处基材破坏SF冲擎粤立被枯物的破坏胶接处基材内聚破坏CSF一一巨舀丝9一司Pi竺一--一r-i由分层产生破坏基材分层破坏DF胶粘剂r军丰邃邂男军}}ut辫胶枯剂内聚破坏胶粘剂特殊内聚破坏CFSCF一飞滋溉习一一一飞笼犷一-一一一口睡刁一粘附破坏AF声窿雾/·匕经之巴兰二二剥离方式的枯附和内聚破坏ACFPGB/T16997一1997如果有一种类型以上的破坏出现，在每个表示法后应给出每种类型破坏方式的近似百分率(见图1)0粘附破坏(50%)十胶粘剂内聚破坏(50%)图1“混合破坏”...
