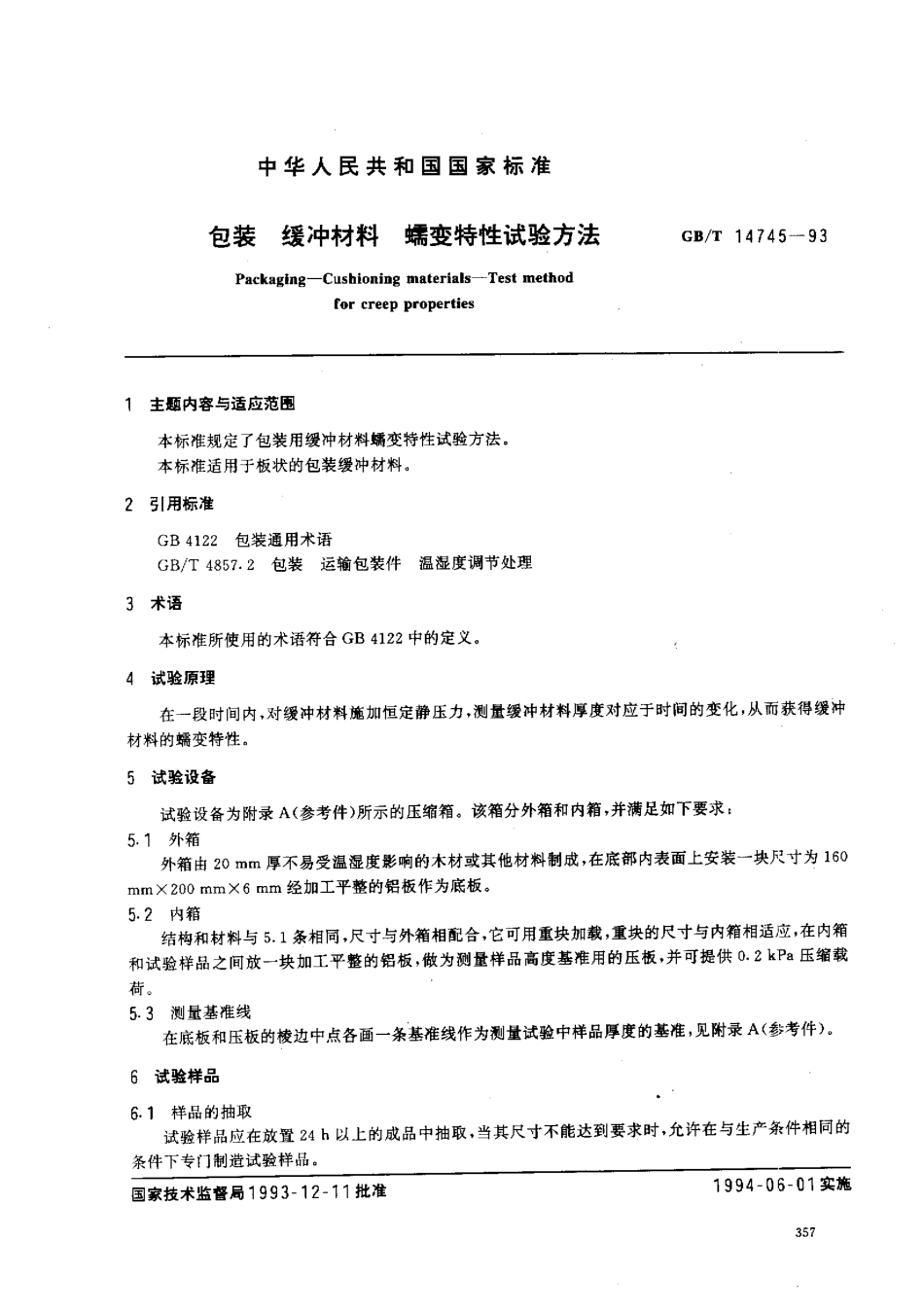

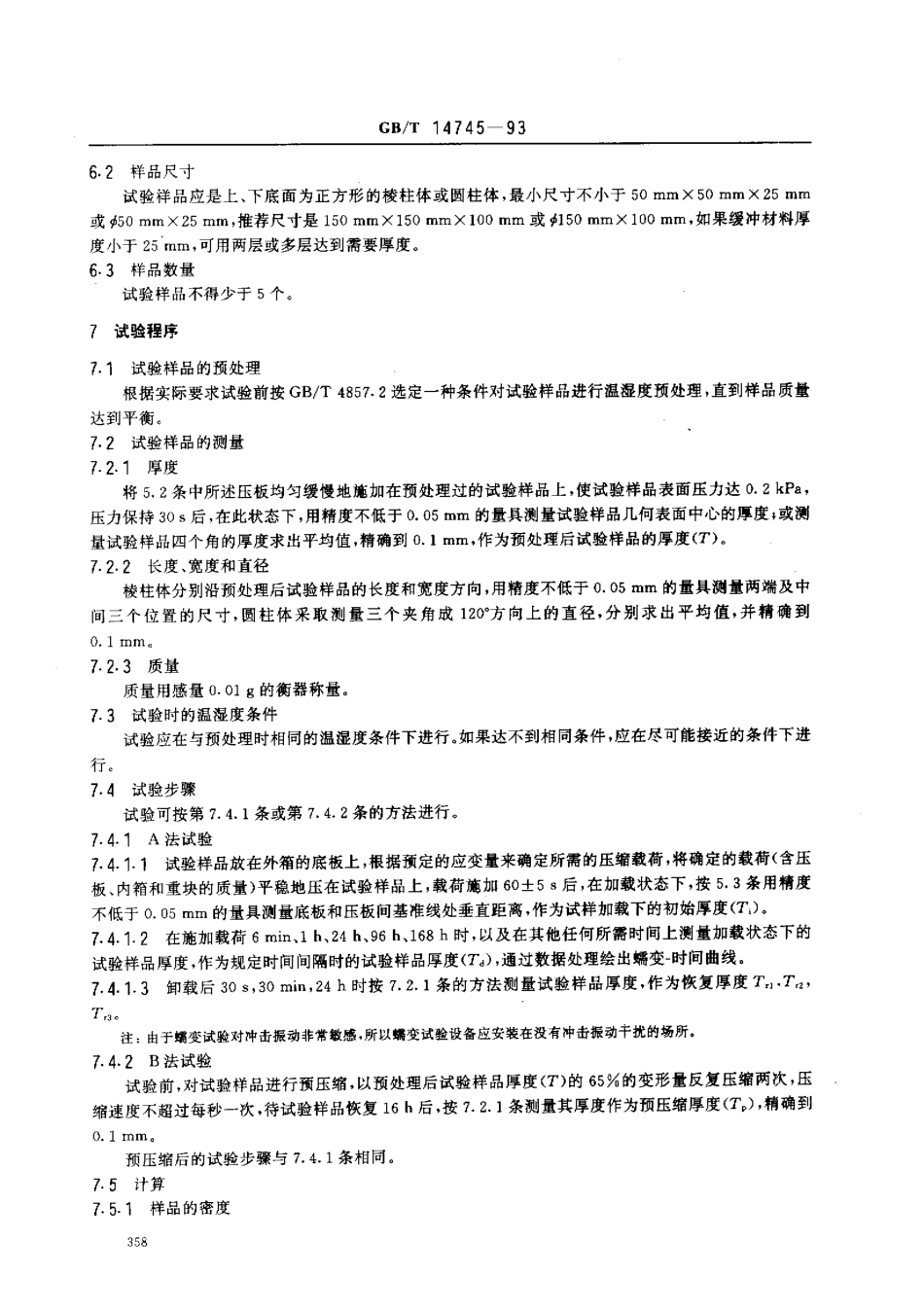

中华人民共和国国家标准包装缓冲材料蠕变特性试验方法GB/T14745一93Packaging-Cushioningmaterials-Testmethod肠rcreepproperties1主题内容与适应范围本标准规定了包装用缓冲材料蠕变特性试验方法。本标准适用于板状的包装缓冲材料。2引用标准GB4122包装通用术语GB/T4857.2包装运输包装件温湿度调节处理3术语本标准所使用的术语符合GB4122中的定义。4试验原理在一段时间内，对缓冲材料施加恒定静压力，测量缓冲材料厚度对应于时间的变化，从而获得缓冲材料的蠕变特性。5试验设备试验设备为附录A(参考件)所示的压缩箱。该箱分外箱和内箱，并满足如下要求:5门外箱外箱由20mm厚不易受温湿度影响的木材或其他材料制成，在底部内表面上安装一块尺寸为160mmX200mmX6mm经加工平整的铝板作为底板。5.2内箱结构和材料与5.1条相同，尺寸与外箱相配合，它可用重块加载，重块的尺寸与内箱相适应，在内箱和试验样品之间放一块加工平整的铝板，做为测量样品高度基准用的压板，并可提供。2kPa压缩载荷5-3测量基准线在底板和压板的棱边中点各画一条基准线作为测量试验中样品厚度的基准，见附录AC参考件)。6试验样品6.1样品的抽取试验样品应在放置24h以上的成品中抽取，当其尺寸不能达到要求时，允许在与生产条件相同的条件下专门制造试验样品。国家技术监督局1993一12一11批准1994一06一01实施GB/'r14745一936.2样品尺寸试验祥品应是上、下底面为正方形的梭柱体或圆柱体，最小尺寸不小于50mmX50mmX25mm或"50mmX25mm,推荐尺寸是150mmX150mmX100mm或0150MMX100mm,如果缓冲材料厚度小于25mm，可用两层或多层达到需要厚度。6.3样品数量试验样品不得少于5个。了试验程序7.1试验样品的预处理根据实际要求试验前按GB/T4857.2选定一种条件对试验样品进行温湿度预处理，直到样品质量达到平衡7.2试验样品的测量了.2门厚度将5.2条中所述压板均匀缓慢地施加在预处理过的试验样品上，使试验样品表面压力达0.2kPa,压力保持30s后.在此状态下，用精度不低于。.05mm的量具测量试验样品几何表面中心的厚度;或测量试验样品四个角的厚度求出平均值，精确到。.1mm，作为预处理后试验样品的厚度(T),了.22长度、宽度和直径棱柱体分别沿预处理后试验样品的长度和宽度方向，用精度不低于。.05mm的量具测量两端及中间三个位置的尺寸，圆柱体采取测量三个夹角成120。方向上的直径，分别求出平均值，并精确到mln门3质量质量用感量。.01g的衡器称量。试验时的温湿度条件试验应在与预处理时相同的...
