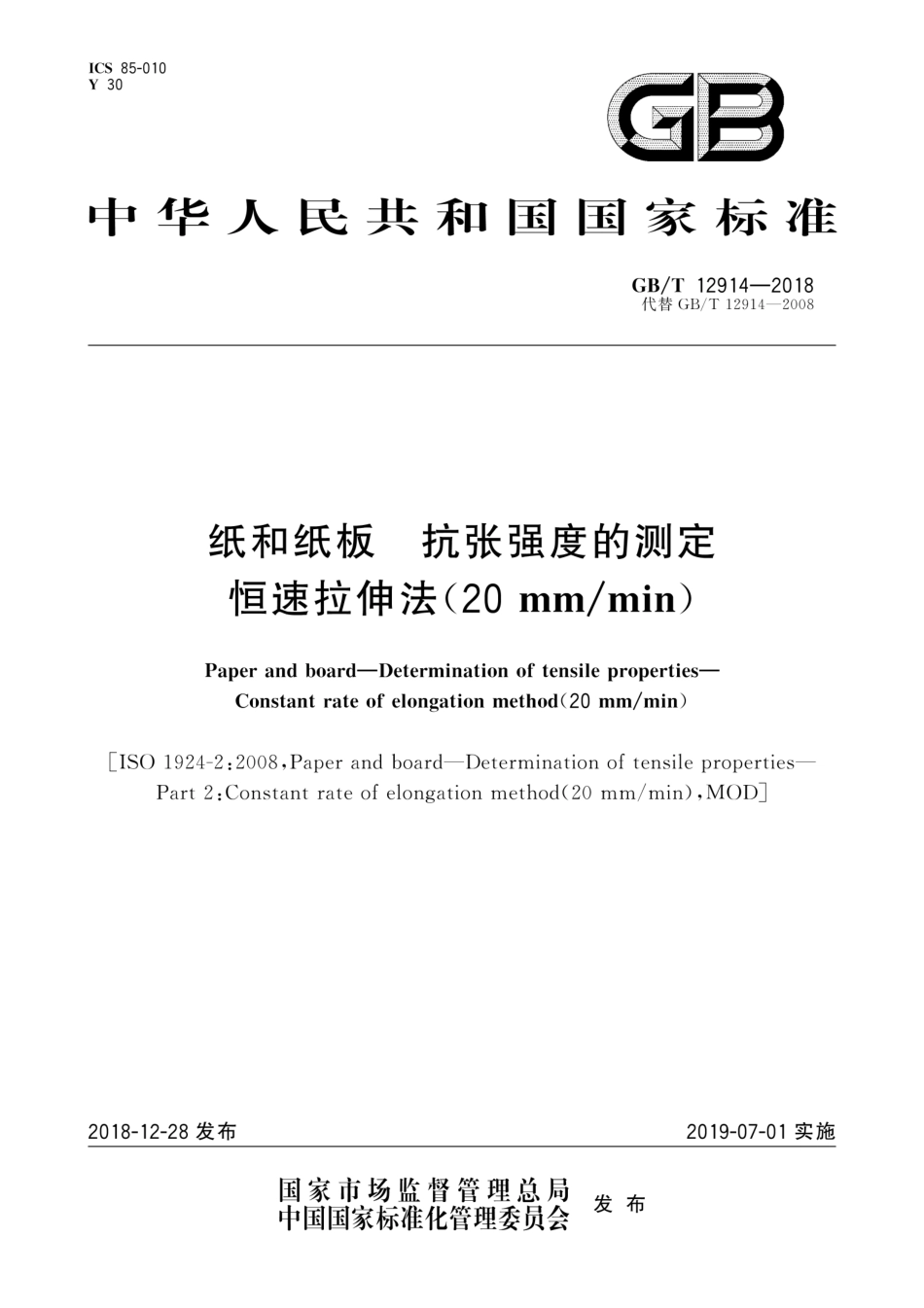

GBT 12914-2018 纸和纸板 抗张强度的测定 恒速拉伸法（20mmmin）.pdf

GB/T12914-2018纸和纸板抗张强度的测定恒速拉伸法(20mm/min)1范围本标准规定了使用恒定拉伸速度(20mm/min)的试验仪器测定纸和纸板抗张强度、断裂时伸长率、裂断长和抗张能量吸收的方法，并规定了抗张指数、抗张能量吸收指数和弹性模量的计算公式本标准适用于除瓦楞纸板外的所有纸和纸板。注：GB/T22898一2008纸和纸板抗张强度的测定恒速拉伸法(100mm/min)(1IS01924-3:2005,MOD)规定了恒速拉伸法的另外一种形式，使用100mm/min的恒定拉伸速度和100mm试验长度。对于不同的试样，拉伸速度对抗张强度、断裂时伸长率、抗张能量吸收和弹性模量的影响不同。大多数情况下，当拉伸速度从20mm/min(180mm试验长度)增加到100mm/min(100mm试验长度)时，抗张强度增加5%15%。使用两种方法得到的试验结果不宜相互比较。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定(GB/T450一2008，ISO186:2002,MOD)GB/T451.2纸和纸板定量的测定(GB/T451.2一2002，eqv IS0536:1995)GB/T451.3纸和纸板厚度的测定(GB/T451.3一2002，idt IS0534:1988)GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件(GB/T10739一2002，egv ISO187:1990)3术语和定义下列术语和定义适用于本文件。3.1抗张强度tensile strength在规定的试验条件下，单位宽度的试样断裂前所能承受的最大张力。3.2抗张指数tensile index抗张强度除以定量。3.3伸长量elongation试样长度的增加量。注：以毫米(mm)表示。3.4伸长率strain试样的伸长量与初始试验长度的比值。1
