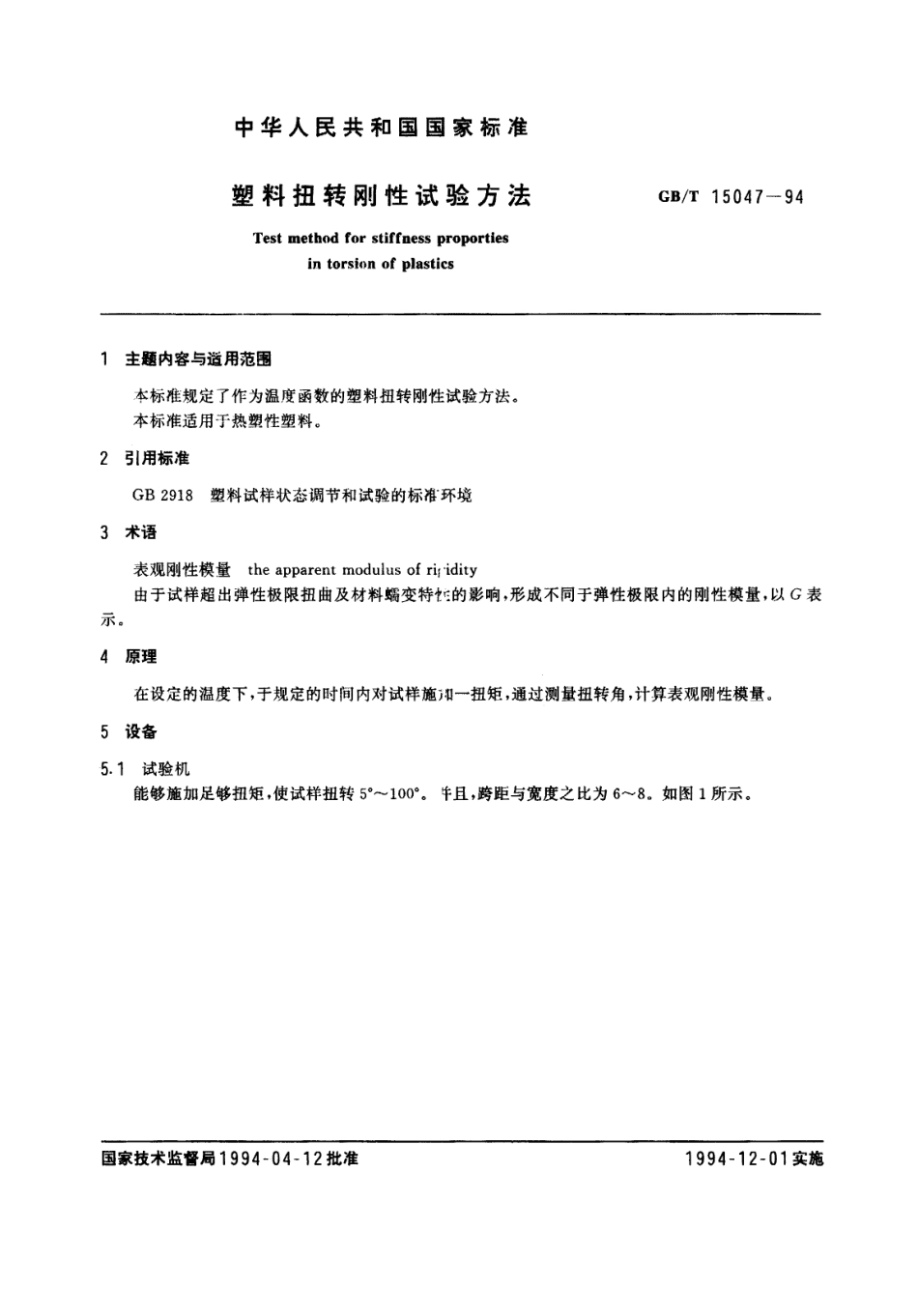

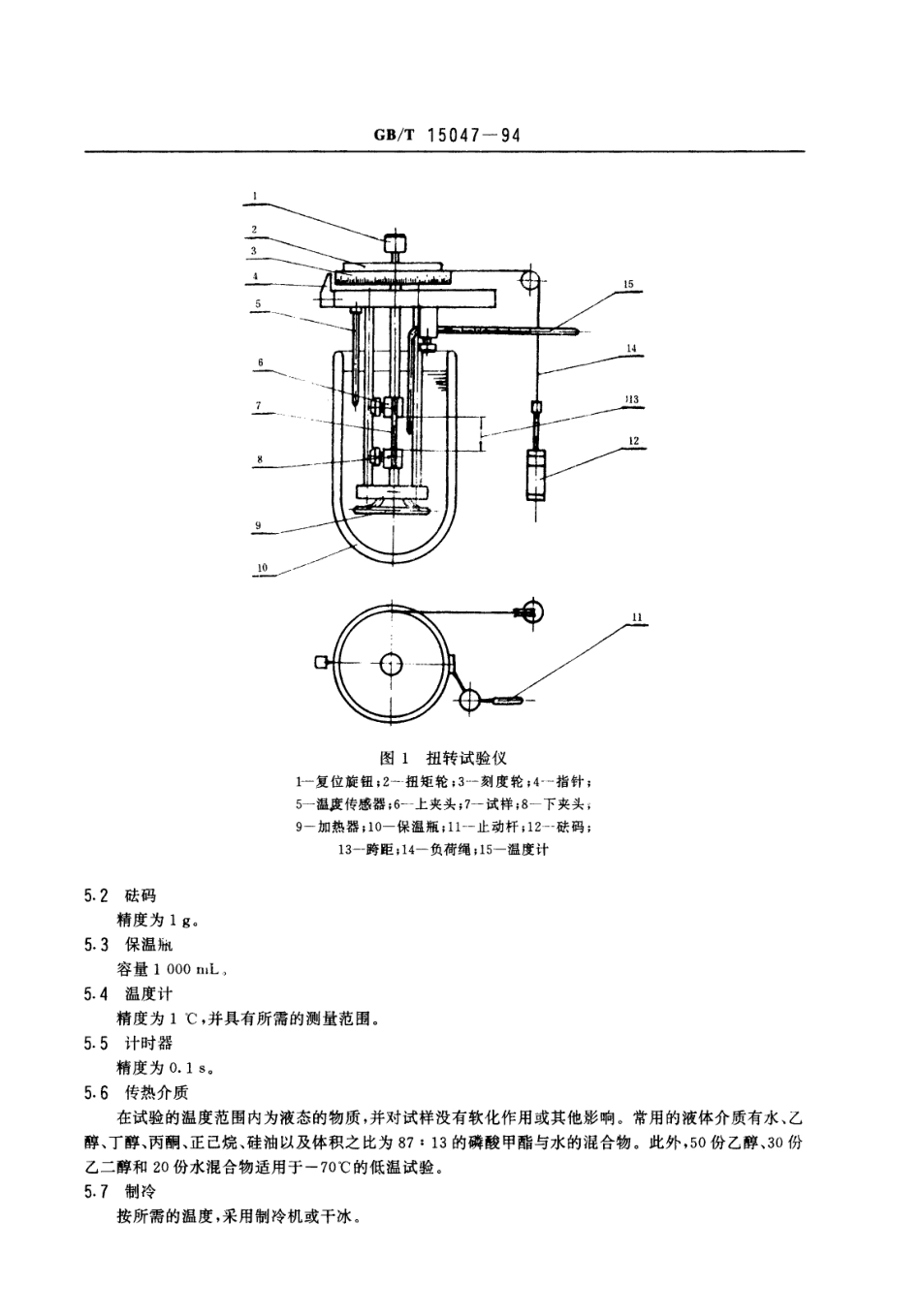

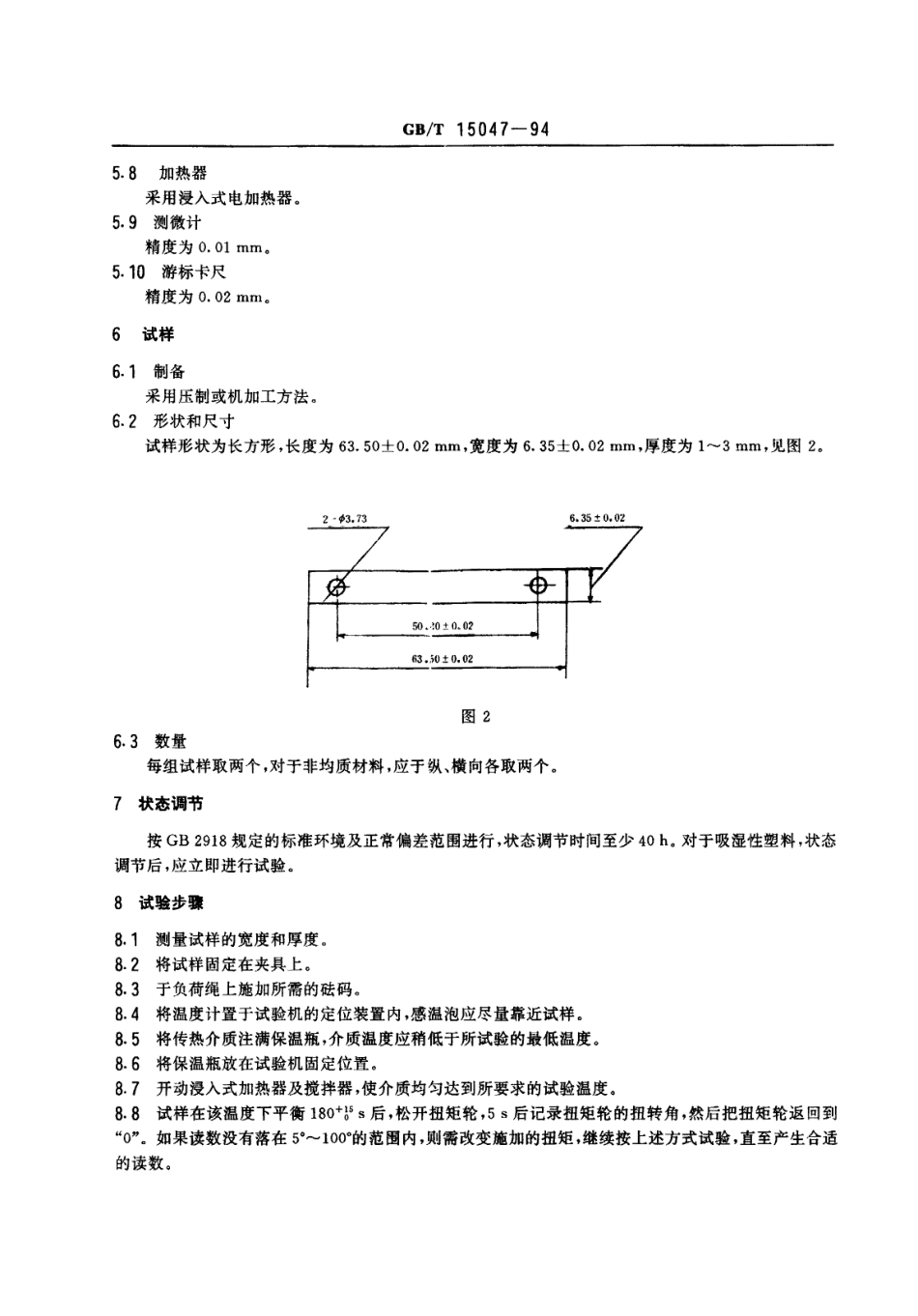

中华人民共和国国家标准塑料扭转刚性试验方法GB/T15047一94Testmethodforstiffnessproportiesintorsionofplastics1主题内容与适用范围本标准规定了作为温度函数的塑料扭转刚性试验方法。本标准适用于热塑性塑料。2引用标准GB2918塑料试样状态调节和试验的标准环境3术语表观刚性模量theapparentmodulusofris-idity由于试样超出弹性极限扭曲及材料蠕变特性的影响，形成不同于弹性极限内的刚性模量，以G表示。4原理在设定的温度下，于规定的时间内对试样施A一扭矩，通过测量扭转角，计算表观刚性模量。5设备5.1试验机能够施加足够扭矩，使试样扭转5*-100'.牛且，跨距与宽度之比为6^-8。如图1所示。国家技术监督局1994一04一12批准1994一12一01实施GB/T15047一94-2-／图I扭转试验仪｝一复位旋钮；2一扭矩轮；3一刻度轮；4一指针；5--温度传感器；6一上夹头；7-一试样；8一下夹头；9一加热器；10一保温瓶；11一止动杆；12一祛码；13--跨距；14一负荷绳；15--温度计5.2祛码精度为19。5.3保温瓶容量1000rul..5.4温度计精度为1℃，并具有所需的测量范围。5．5计时器精度为0.1s,5。6传热介质在试验的温度范围内为液态的物质，并对试样没有软化作用或其他影响。常用的液体介质有水、乙醇、丁醇、丙酮、正己烷、硅油以及体积之比为87:13的磷酸甲醋与水的混合物。此外，50份乙醇,30份乙二醇和20份水混合物适用于一70℃的低温试验。5.7制冷按所需的温度，采用制冷机或干冰。GB/T15047一945.8加热器采用浸入式电加热器。5．9测微计精度为0.01mm,5.10游标卡尺精度为0.02m.o6试样6.1制备采用压制或机加工方法。6.2形状和尺寸试样形状为长方形，长度为63.50士0.02mm，宽度为6.35士0.02mm，厚度为1^-3mm，见图2,03.?36.35土0.02声D50图26．3数量每组试样取两个，对于非均质材料，应于纵、横向各取两个。了状态调节按GB2918规定的标准环境及正常偏差范围进行，状态调节时间至少40h。对于吸湿性塑料，状态调节后，应立即进行试验。8试验步骤8.1测量试样的宽度和厚度。8.2将试样固定在夹具上。8.3于负荷绳上施加所需的祛码。8.4将温度计置于试验机的定位装置内，感温泡应尽量靠近试样。8.5将传热介质注满保温瓶，介质温度应稍低于所试验的最低温度。8.6将保温瓶放在试验机固定位置。8.7开动浸入式加热器及搅拌器，使介质均匀达到所要求的试验温度。8.8试样在该温度下平衡180+os后，松开扭矩轮，5s后记录扭矩轮的扭转角，然后把扭矩轮返回到+0。如果读数没有落在50^-1000...
