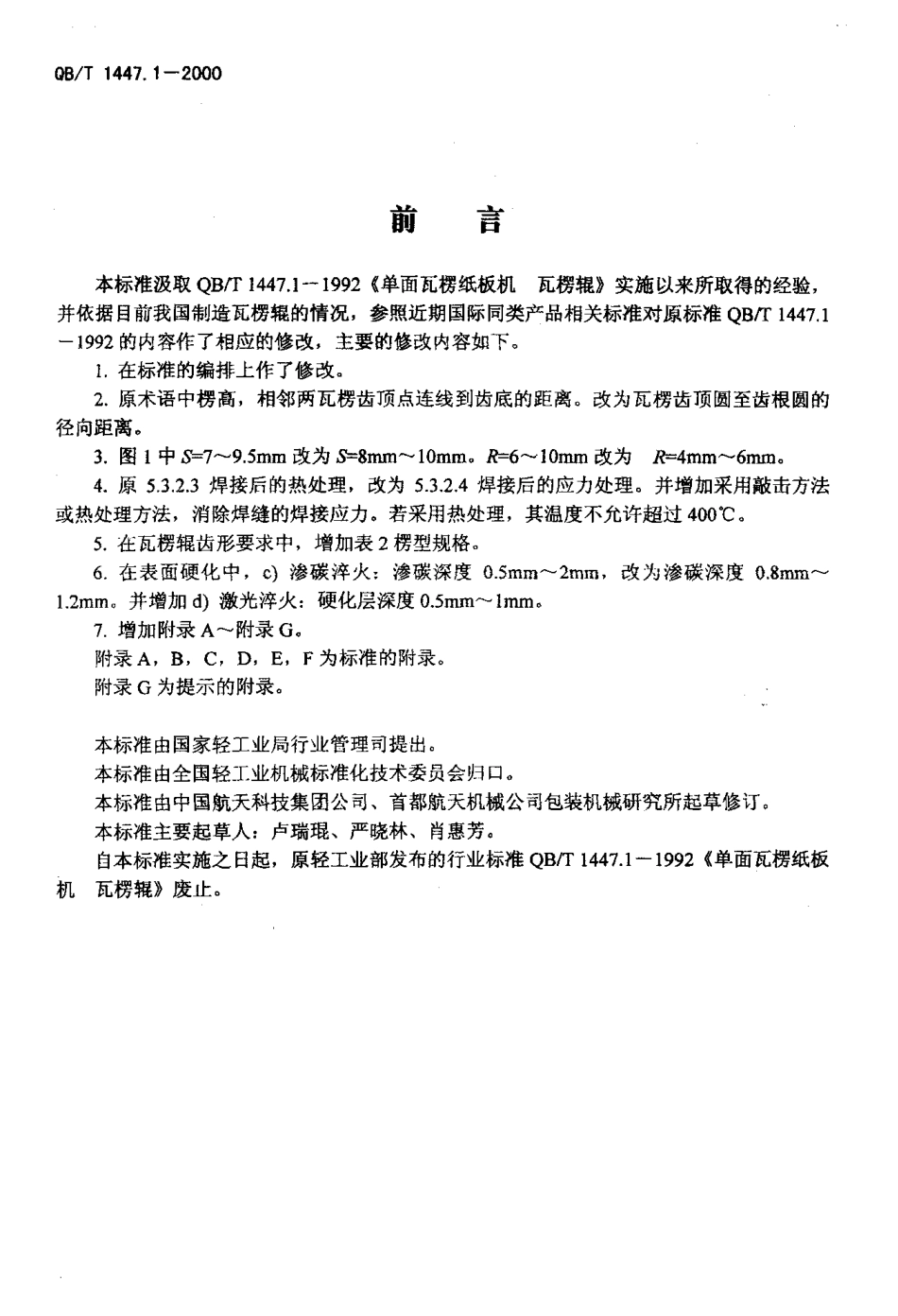

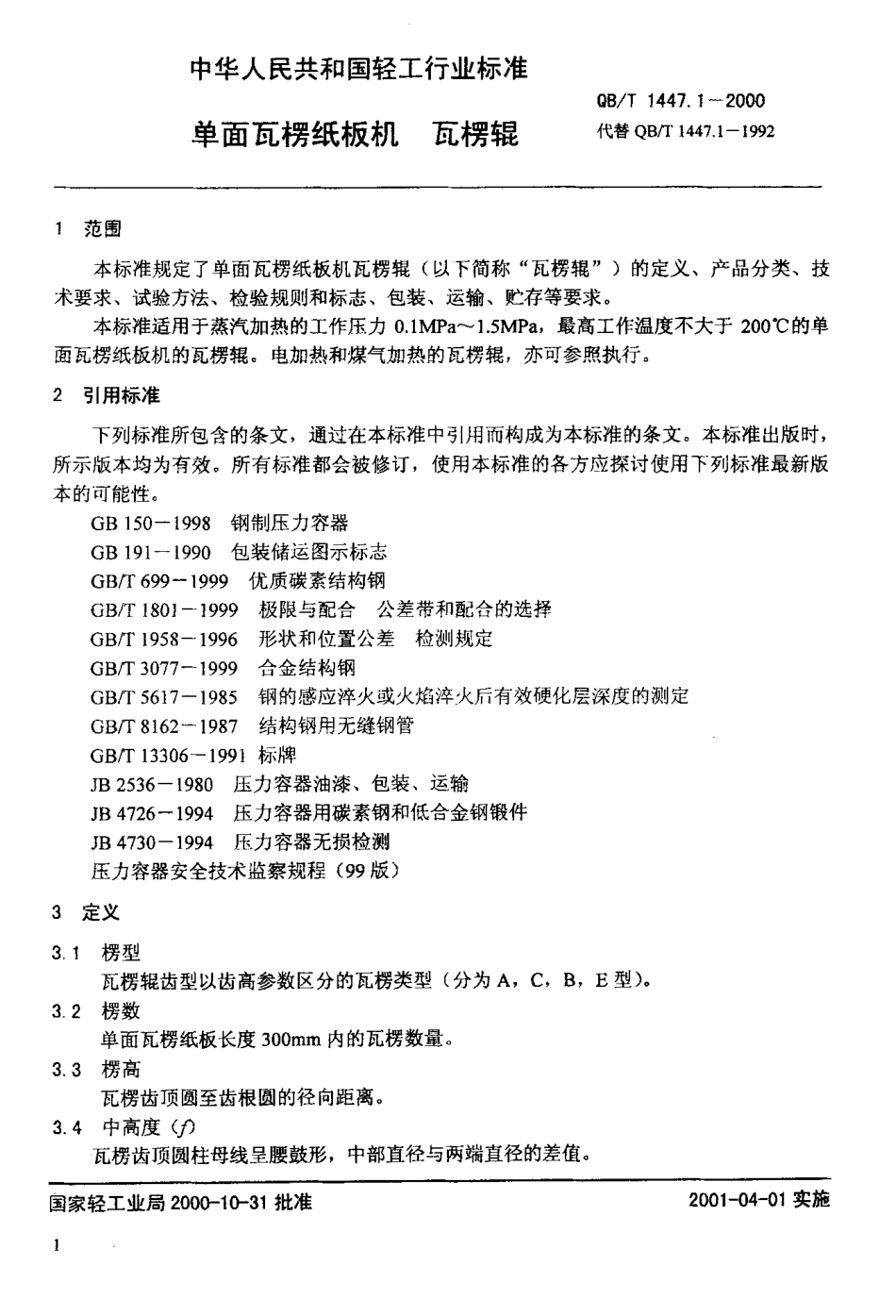

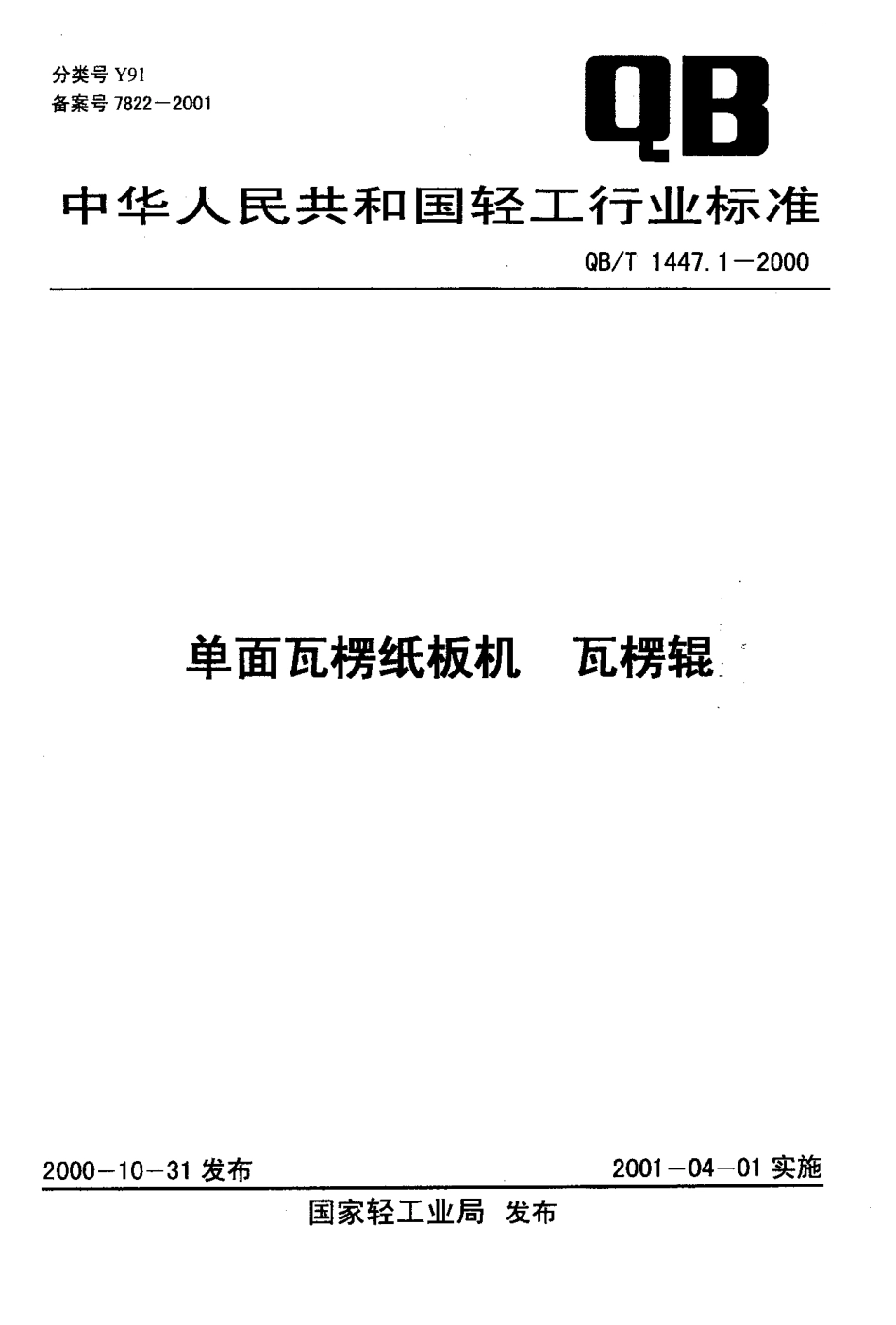

分类号Y91备案号7822-2001qj中华人民共和国轻口二行业标准OUT1447.1一2000单面瓦楞纸板机瓦楞辊2000一10一31发布2001一04-01实施国家轻工业局发布OUT1447.1-2000前言本标准汲取QB/T1447.1-1992《单面瓦楞纸板机瓦楞辊》实施以来所取得的经验，并依据目前我国制造瓦楞辊的情况，参照近期国际同类产品相关标准对原标准QB/T1447.1一1992的内容作了相应的修改，主要的修改内容如下。I.在标准的编排上作了修改。2.原术语中楞高，相邻两瓦楞齿顶点连线到齿底的距离。改为瓦楞齿顶圆至齿根圆的径向距离。3.图1中S=7-9.5mm改为S=8mm^-1OmmoR=6-1Omm改为R=4mm^-6mme4.原5.3.2.3焊接后的热处理，改为5.3.2.4焊接后的应力处理。并增加采用敲击方法或热处理方法，消除焊缝的焊接应力。若采用热处理，其温度不允许超过4000Ce5.在瓦楞辊齿形要求中，增加表2楞型规格。6.在表面硬化中，灼渗碳淬火;渗碳深度0.5mm一2mm，改为渗碳深度0.8二一1.2mm并增加d)激光淬火:硬化层深度0.5mm-1mme7.增加附录A一附录Ga附录A,B,C,D,E,F为标准的附录。附录G为提示的附录。本标准由国家轻工业局行业管理司提出。本标准由全国轻工业机械标准化技术委员会归口。本标准由中国航天科技集团公司、首都肮天机械公司包装机械研究所起草修订。本标准主要起草人:卢瑞现、严晓林、肖惠芳。自本标准实施之日起，原轻工业部发布的行业标准QB/T1447.1-1992《单面瓦楞纸板机瓦楞辊》废止。中华人民共和国轻工行业标准单面瓦楞纸板机瓦楞辊OB/T1447.1-2000代替QB/T1447.1一19921范围本标准规定了单面瓦楞纸板机瓦楞辊(以下简称“瓦楞辊”)的定义、产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等要求。本标准适用于蒸汽加热的工作压力0.1MPa-1.5MPa，最高工作温度不大于加0℃的单面瓦楞纸板机的瓦楞辊。电加热和煤气加热的瓦楞辊，亦可参照执行。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB150-1998钢制压力容器GB191一1990包装储运图示标志GBfT699一1999优质碳素结构钢GB/T1801-1999极限与配合公差带和配合的选择GB/T1958-1996形状和位置公差检测规定GB/T3077-1999合金结构钢GB/T5617一1985钢的感应淬火或火焰淬火后有效硬化层深度的测定GB/T8162一1987结构钢用无缝钢管GB/T13306-1991标牌JB2536-1980压力容器油漆、包装、运输JB...
