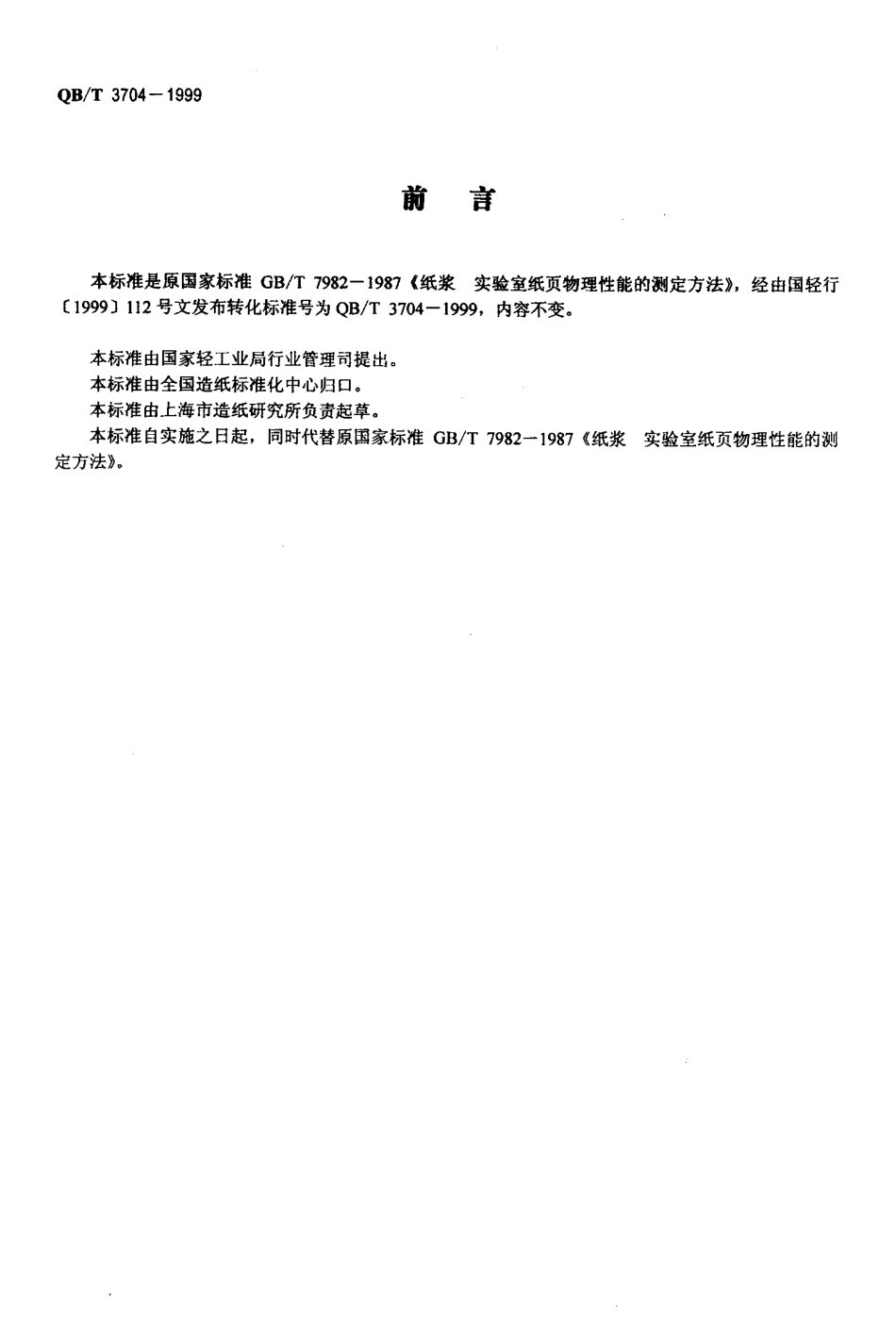

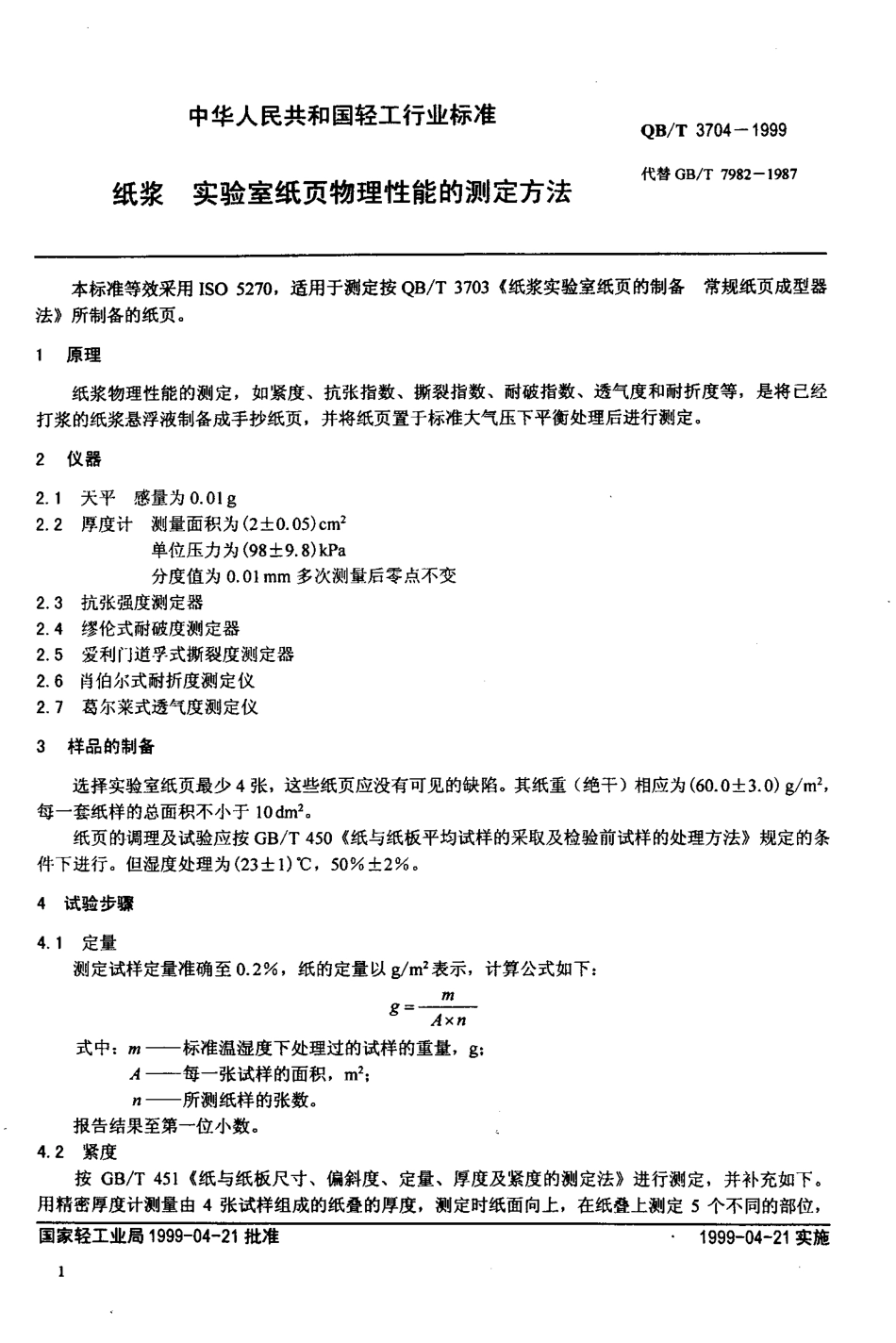

分类号:Y30qfIL"J中华人民共和国轻二〔行业标准QB/T3704一1999代替GB/T7982一1987纸浆实验室纸页物理性能的测定方法1999-04-21发布1999-04-21实施国家轻工业局发布QB/T3704一1999前言本标准是原国家标准GB/T7982-1987《纸浆实验室纸页物理性能的测定方法》，经由国轻行〔1999)112号文发布转化标准号为QB/T3704-1999，内容不变。本标准由国家轻工业局行业管理司提出。本标准由全国造纸标准化中心归口。本标准由上海市造纸研究所负责起草。本标准自实施之日起，同时代替原国家标准GB/T7982-1987《纸浆实验室纸页物理性能的测定方法》。中华人民共和国轻工行业标准QB/T3704一1999纸浆实验室纸页物理性能的测定方法代替GB/T7982-1987本标准等效采用ISO5270，适用于测定按QB/T3703《纸浆实验室纸页的制备常规纸页成型器法》所制备的纸页。1原理纸浆物理性能的测定，如紧度、抗张指数、撕裂指数、耐破指数、透气度和耐折度等，是将已经打浆的纸浆悬浮液制备成手抄纸页.并将纸页置于标准大气压下平衡处理后进行测定。2仪器2.1天平感量为0.01g2.2厚度计测量面积为(210.05)cm'单位压力为(98土9.8)kPa分度值为0.01mm多次测量后零点不变2.3抗张强度测定器2.4缪伦式耐破度测定器2.5爱利门道孚式撕裂度测定器2.6肖伯尔式耐折度测定仪2.7葛尔莱式透气度测定仪3样品的制备选择实验室纸页最少4张，这些纸页应没有可见的缺陷。其纸重(绝干)相应为(60.013.0)以m2,每一套纸样的总面积不小于10(Im20纸页的调理及试验应按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》规定的条件下进行。但湿度处理为(23士I)℃，50%士2%04试验步骤4.1定量测定试样定量准确至0.2%，纸的定量以岁m2表示，计算公式如下:m了通X刀式中:m—标准温湿度下处理过的试样的重量，g;A—每一张试样的面积，m2:n—所测纸样的张数。报告结果至第一位小数。4.2紧度按GB/T451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法》进行测定，并补充如下。用精密厚度计测量由4张试样组成的纸叠的厚度，测定时纸面向上，在纸叠上测定5个不同的部位，国家轻T-业局1999-04-21批准·1999-04-21实施QB/T3704一1999每次测量时要注意不要因移动纸叠位置而使纸页错位，然后计算单张纸样的平均厚度。计算紧度P，用g/cm'表示，公式如下:_SP=一气，d式中:9—经温湿处理过的试样的定量，g/m2;d—单层纸样的平均厚度，Am.计算平均紧度和报告结果，取二位有效数字。4.3抗张指数按GB/T453《纸与纸板抗张强度和伸...
