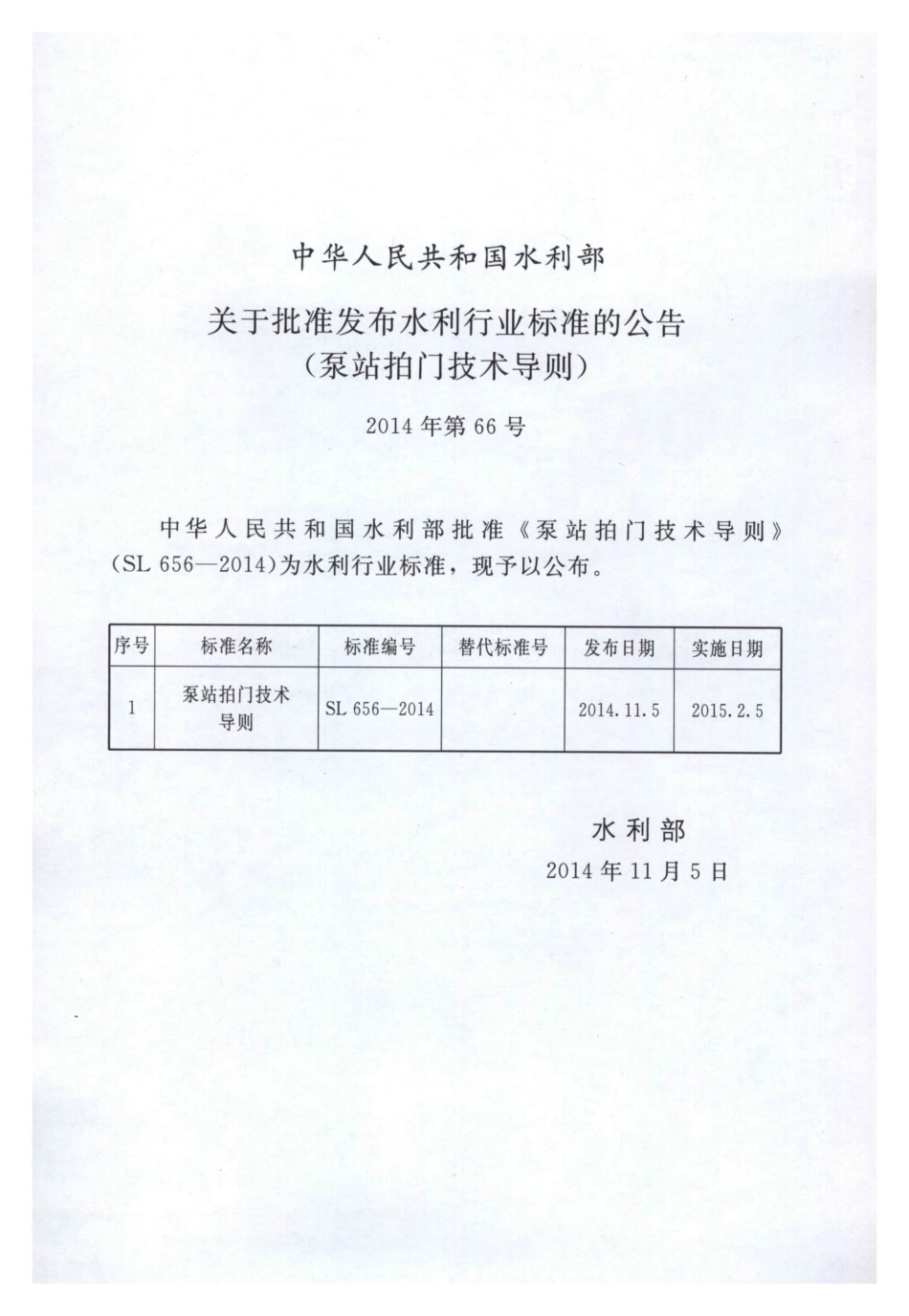

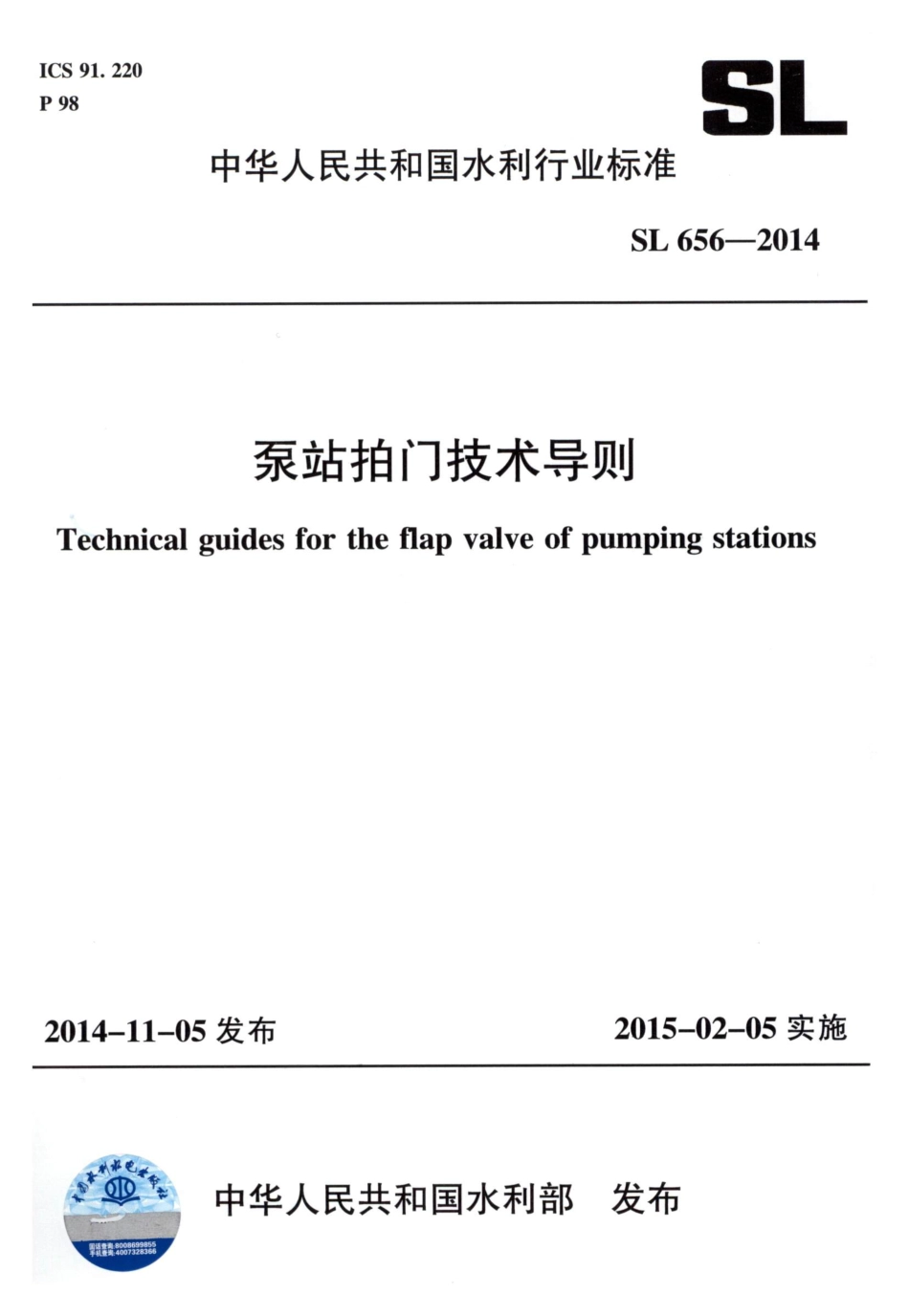

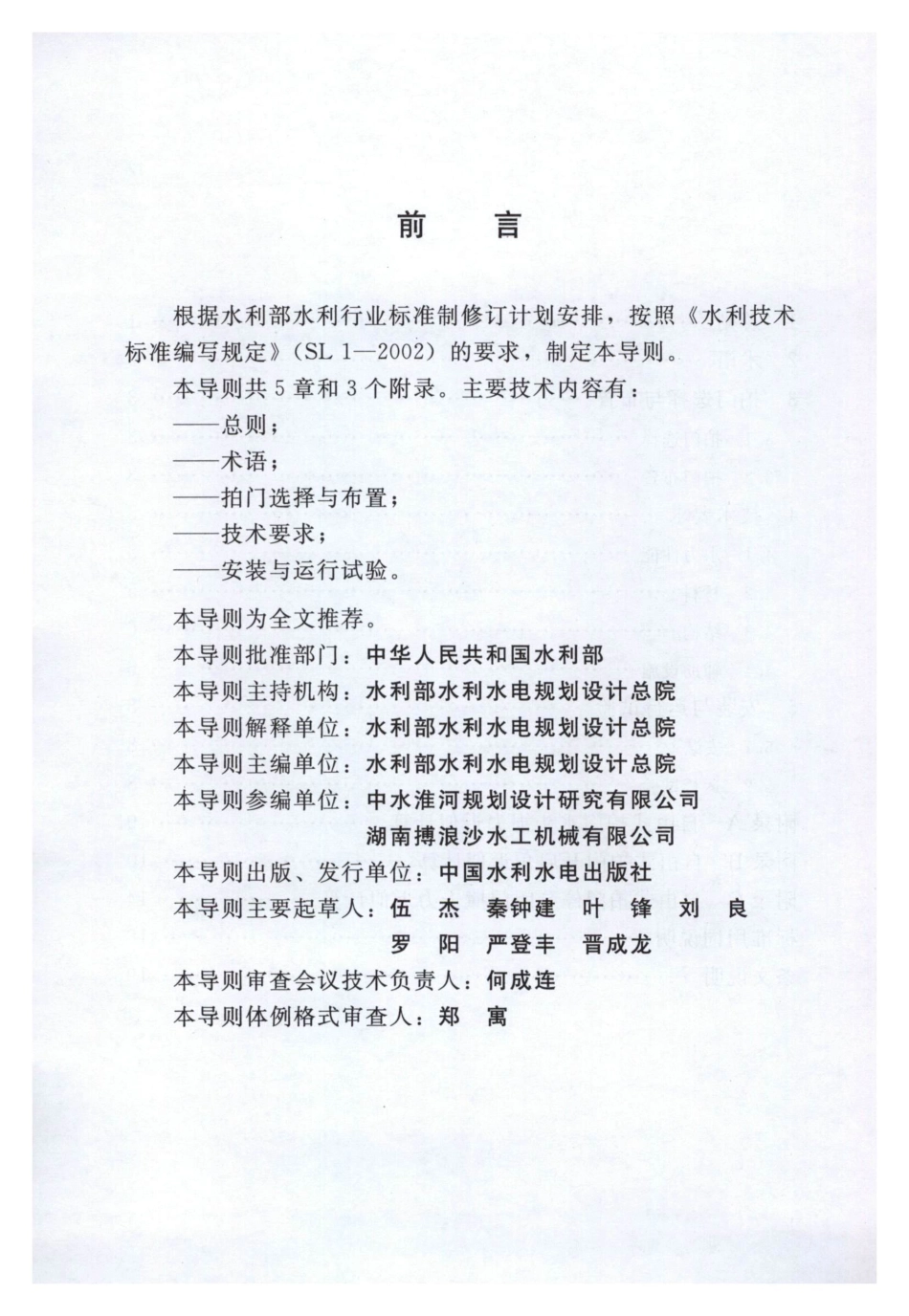

ICS91.220P98SL中华人民共和国水利行业标准SL656-2014泵站拍门技术导则Technical guides for the flap valve of pumping stations2014-11-05发布2015-02-05实施水利功中华人民共和国水利部发布A132836中华人民共和国水利部关于批准发布水利行业标准的公告(泵站拍门技术导则)2014年第66号中华人民共和国水利部批准泵站拍门技术导则(SL656一2014)为水利行业标准，现予以公布。序号标准名称标准编号替代标准号发布日期实施日期泵站拍门技术SL656-2014导则2014.11.52015.2.5水利部2014年11月5日前言根据水利部水利行业标准制修订计划安排，按照水利技术标准编写规定(SL1-2002)的要求，制定本导则。本导则共5章和3个附录。主要技术内容有：总则；术语；拍门选择与布置；技术要求；安装与运行试验。本导则为全文推荐。本导则批准部门：中华人民共和国水利部本导则主持机构：水利部水利水电规划设计总院本导则解释单位：水利部水利水电规划设计总院本导则主编单位：水利部水利水电规划设计总院本导则参编单位：中水淮河规划设计研究有限公司湖南搏浪沙水工机械有限公司本导则出版、发行单位：中国水利水电出版社本导则主要起草人：伍杰秦钟建叶锋刘良罗阳严登丰晋成龙本导则审查会议技术负责人：何成连本导则体例格式审查人：郑寓目次1总则12术语23拍门选择与布置33.1拍门选择33.2拍门布置34技术要求54.1水力性能54.2材料54.3结构64.4辅助设施65安装与运行试验85.1安装85.2运行试验8附录A自由式拍门水头损失近似计算9附录B自由式拍门开启角近似计算10附录C自由式拍门停泵闭门撞击力近似计算14标准用词说明18条文说明191总则1.0.1为规范泵站拍门技术要求，保证拍门工作可靠、运行安全、降低能耗、技术先进，制定本导则。1.0.2本导则适用于泵站水泵出水流（管）道出口断流用拍门的选择、设计、制造、安装、试验及验收。1.0.3本导则规定了水泵出水流（管）道出口断流用拍门的选择与布置、技术要求及安装与运行试验等方面的内容。1.0.4本导则的引用标准主要有以下标准优质碳素结构钢(GB/T699)碳素结构钢(GB/T700)不锈钢焊条(GB/T983)铸造铜合金技术条件(GB/T1176焊接用钢丝(GB/T1300)球墨铸铁件(GB/T1348)低合金高强度结构钢(GB/T1591)合金结构钢(GB/T3077碳钢焊条(GB/T5117)低合金钢焊条(GB/T5118)埋弧焊用碳钢焊丝和焊剂(GB/T5293)一般工程用铸造碳钢件(GB/T11352)水工金属结构防腐蚀规范(SL105)大型低合金钢铸件(JB/T6402)1.0.5泵站拍门除应符合本导则规定外，尚应符合国家现行有关标准的规定。l
