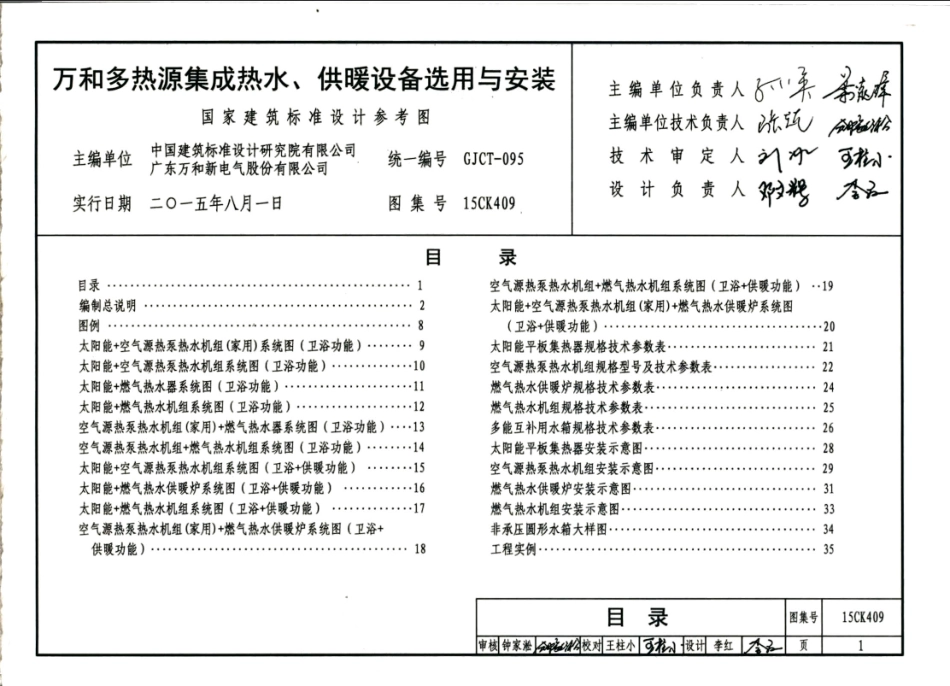

15CK409万军D~热源集成热水、供暖设备选用与安婆组织编制：中国建筑标准设计研究院万和多热源集成热水、供暖设备选用与安装国家建筑标准设计参考图主编单位负责人俨朵朵朵4主编单位技术负责人协i七，ψ以技术审定人η2俨亨似－设计负责人似号及许主编单位中国建筑标准设计研究院有限公司统一编号GJCT-095电气股份有限公司实行日期二O一五年八月一日图集号15CK409目录··编制总说明··图例··太阳能＋空气源热泵热水机组（家用）系统图（卫浴功能）……..9太阳能＋空气源热泵热水机组系统图（卫浴功能）…………··10太阳能＋燃气热水器系统图（卫浴功能）…………………·11太阳能＋燃气热水机组系统图（卫浴功能）………………··12空气嚣热泵热水机组（家用）＋燃气热水器系统图（卫浴功能）…·13空气源热泵热水机组＋燃气热水机组系统图（卫浴功能）…·…14太阳能＋空气源热泵热水机组系统图（卫浴＋供暖功能）……··15太阳能＋燃气热水供暖炉系统图（卫浴＋供暖功能）…………16太阳能喘气热水机组系统图（卫浴＋供暖功能）………….·17空气源热泵热水机组（家用）＋燃气热水供暖炉系统图（卫浴＋供暖功能）………………··目录空气源热泵热水机组＋燃气热水机组系统图（卫浴＋供暖功能）··19太阳能＋空气源热泵热水机组（家用）＋燃气热水供暖炉系统图（卫浴＋供暖功能）…太阳能平板集热器规格技术参数表……………………..21空气源热泵热水机组规格型号及技术参数表………………22燃气热水供暖炉规格技术参数表·．．．燃气热水机组规格技术参数表·．．．．．多能互补用本箱规格技术参数表·．．．太阳能平板集热器安装示意图…………………………28空气掠热泵热水机组安装示意图·．．．．燃气热水供暖炉安装示意图··．．．．．．．．．．．燃气热水机组安装示意图··．．．非承压圆形水箱大样图··．．．．．．．．．．．．．．．．．．工程实例…………………………………………35附｜川409审核｜钟家淤页I1编制总说明1编制目的1.1为在新建、扩建、改建的建设工程项目中，指导从事热水及供暖工程的工作人员在设备选型、系统设计、施工安装、工程验收等方面有效地应用多热源集成热水、供暖设备，有效利用可再生能源和清洁能嚣，节约资源，提高供热工程能源利用效率，提升居民的生活质量，特编制本图集．1.2万和多热源集成热水、供暖设备系统，可根据不同使用地点、建筑类型、热水需求等条件，灵活搭配热嚣形式，旨在为...
