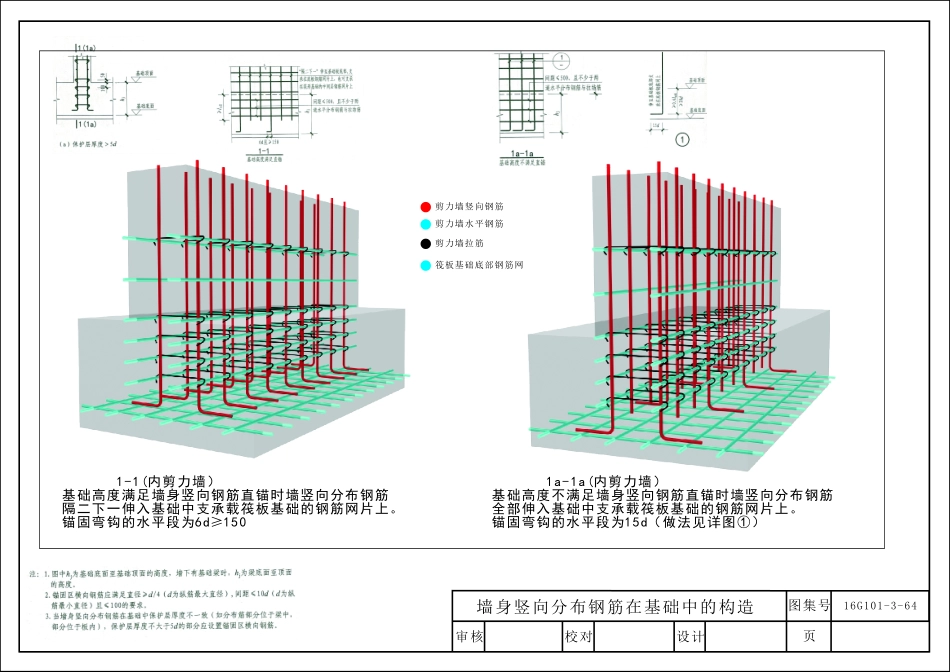

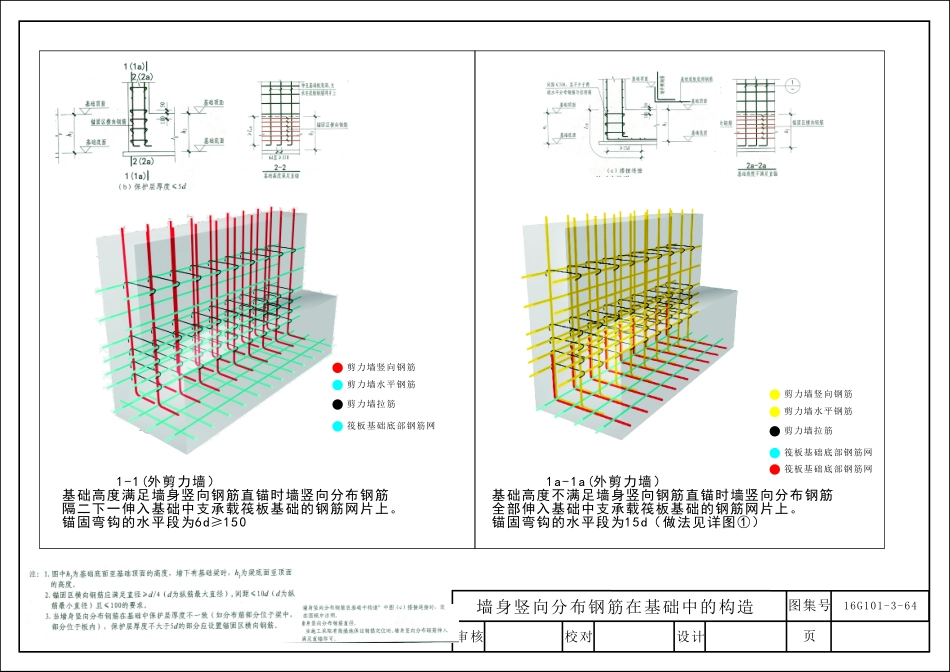

第七章:基础平法标准构造详图及三维示意图-129-审核校对设计页图集号16G101-3-64墙身竖向分布钢筋在基础中的构造1-1(内剪力墙）基础高度满足墙身竖向钢筋直锚时墙竖向分布钢筋隔二下一伸入基础中支承载筏板基础的钢筋网片上。锚固弯钩的水平段为6d≥1501a-1a基础高度不满足墙身竖向钢筋直锚时墙竖向分布钢筋全部伸入基础中支承载筏板基础的钢筋网片上。锚固弯钩的水平段为15d（做法见详图①）(内剪力墙）剪力墙竖向钢筋剪力墙水平钢筋剪力墙拉筋筏板基础底部钢筋网审核校对设计页图集号16G101-3-64墙身竖向分布钢筋在基础中的构造1-1(外剪力墙）基础高度满足墙身竖向钢筋直锚时墙竖向分布钢筋隔二下一伸入基础中支承载筏板基础的钢筋网片上。锚固弯钩的水平段为6d≥1501a-1a基础高度不满足墙身竖向钢筋直锚时墙竖向分布钢筋全部伸入基础中支承载筏板基础的钢筋网片上。锚固弯钩的水平段为15d（做法见详图①）(外剪力墙）剪力墙竖向钢筋剪力墙水平钢筋剪力墙拉筋筏板基础底部钢筋网剪力墙竖向钢筋剪力墙水平钢筋剪力墙拉筋筏板基础底部钢筋网筏板基础底部钢筋网16G101-3-65边缘构件纵向钢筋在基础中的构造-13-审核校对设计页图集号筏板基础中部约束边缘暗柱纵向钢筋在基础中的构造筏板基础中部约束边转角墙2纵向钢筋在基础中的构造筏板基础中部约束边翼墙3纵向钢筋在基础中的构造筏板基础中部约束边翼墙4纵向钢筋在基础中的构造边缘构件纵向受力钢筋、箍筋、拉筋筏形基础底层钢筋网基础保护层厚度＞5d；基础高度满足直锚时基础中部约束边缘构件在基础中的锚固构造16G101-3-65边缘构件纵向钢筋在基础中的构造-13-审核校对设计页图集号约束边缘暗柱纵向钢筋在基础中的构造约束边转角墙纵向钢筋在基础中的构造约束边翼墙纵向钢筋在基础中的构造约束边翼墙纵向钢筋在基础中的构造边缘构件纵向受力钢筋、箍筋、拉筋筏形基础底层钢筋网基础保护层厚度＞5d；基础高度不满足直锚时基础中部约束边缘构件在基础中的锚固构造16G101-3-65边缘构件纵向钢筋在基础中的构造-13-审核校对设计页图集号约束边缘暗柱纵向钢筋在基础中的构造约束边转角墙纵向钢筋在基础中的构造约束边翼墙纵向钢筋在基础中的构造约束边翼墙纵向钢筋在基础中的构造边缘构件纵向受力钢筋、箍筋、拉筋筏形基础底层钢筋网基础保护层厚度＞5d；基础高度满足直锚时基础边部约束边缘构件在基础中的锚固构造16G101-3-65边缘构件纵向钢筋在基础中的构造-13-审核校对设计页图集号约束边缘暗柱纵向钢...
