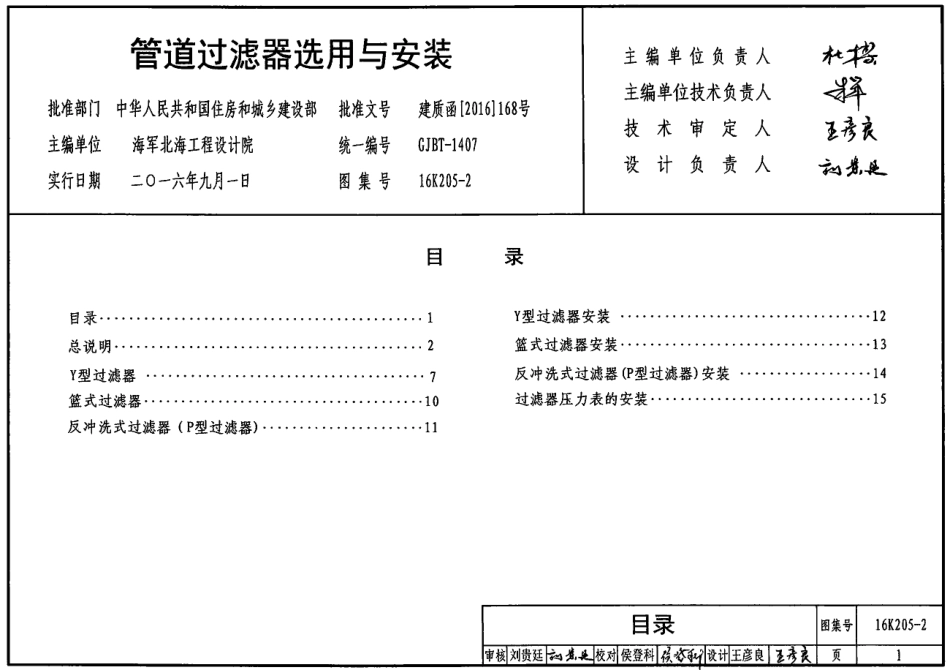

管道过滤器选用与安装主编单位负责人和将批准部门中华人民共和国住房和城乡建设部批准文号建质画［2016]168号主编单位技术负责人寻寻E夺我主编单位海军北海工程设计院统一编号GJBT-1407实行日期二。一六年九月二日图集号16K205-2目目录··总说明…Y型过滤器…篮式过滤器·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．……·10反冲洗式过施器（P型过滤器）…·技术审定人设计负责人录Y型过滤器安装·篮式过滤器安装·．．争鸣扎扎反冲洗式过滤器（P型过滤器）安装………………14过滤器压力表的安装·．．．．．．目录｜叫16K205-2｜审核｜刘贵廷队必叫校对｜侯酬｜戒创刊｜设计｜王彦良性生主｜页I1总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2014)119号文“关于《2014年国家建筑标准设计编制工作计划》的通知”进行编制．1.2本困集依据的主要标准规范《管道用三通过滤器》GB/T14382-2008《工业用筛板板厚＜3mm的圆孔和方孔筛板》GB/T10612-2003《工业用金属丝编织方孔筛网》GB/T5330-2003《筛板筛孔的标记方法》GB/T10061-20081.3当依据的标准规范进行修订或有新的标准、规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效．工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用．2适用范围本图集适用于暖通空调专业工作压力小于等于2.5MPa和工作温度小于等于150℃供冷和供热管道、工作压力小于等于1.3MPa和工作温度小于等于200℃供热蒸汽管道、管径范围DN15-DN300管道常用过滤器的选型与安装．3主要内容本图集编制了过滤器选择的一般原则和注意事项；Y型过滤器、篮式过滤器及反冲洗式过滤器常用规格参数；过滤器通用安装图．其中Y型过搏器给出了过搏器的局部阻力参数，供工程设计时参考．4过滤器选用4.1过滤器用于滤除水系统或蒸汽系统管道中的垃圾、琐屑等固体颗粒（如焊渣、脱落的水垢、铁锈等），以保护设备、控制调节等重要阀门、仪表，设置于拟保护设备、阀门、仪表的上游侧。4.2常用管道过滤器型式见第4页表1.4.3管道管径DN,;;;;100直选用Y型过漉器，管径DN》150宜选用篮式过滤器或除污器，除污器参考国标图集03R40《除污器》。4.4对于禁止停机检修的系统，过滤器应设置旁通或备用过滤器。4.5过滤器选择应确定过滤器的公称管径、公称压力、适用温度、过滤网规格、阻力等参数。4.6选用过滤器时，应保证过滤器在设计温度下的允许工作压力不小于...
